Werkzeug-Länge und -Durchmesser eingeben
Längen und Durchmesser Ihrer Werkzeuge tragen Sie in die
Werkzeug-Tabelle des POSITIPs ein.
Sie können bis zu 99 Werkzeuge eingeben.
Bevor Sie mit der Werkstück-Bearbeitung beginnen, wählen Sie in
der Werkzeug-Tabelle das Werkzeug. Der POSITIP berücksichtigt
dann den eingegebenen Durchmesser des Werkzeugs und die
Werkzeug-Länge.
Als „Werkzeug-Länge“ geben Sie die Längendifferenz DL zwischen
Werkzeug und Null-Werkzeug ein.
Vorzeichen für die Längendifferenz DL
Das Werkzeug ist länger als das Nullwerkzeug: DL > 0
Das Werkzeug ist kürzer als das Nullwerkzeug: DL < 0
Beispiel: Werkzeug-Länge und -Durchmesser in die
Werkzeug-Tabelle eingeben
Werkzeug-Nummer z.B. 7
Werkzeug-Achse Z
Werkzeug-Durchmesser D = 8 mm
Werkzeug-Länge L = 12 mm
Z
L
7
>0
L
0
=0
T
0
T
7
D
7
X
MOD
Anwender-Parameter wählen.
Zur Softkey-Leiste mit dem Softkey Wkz.-Tabelle blättern.
Werkzeug-Nummer
eingeben ( z.B. 7 ) und übernehmen.
/
7
ENT
W e r k z e u g - N u m m e r ?
Werkzeug-Tabelle
öffnen.
Zur Spalte „Durchmesser“ springen.
Werkzeug-Durchmesser
eingeben ( 8 mm ) und übernehmen.
8 ENT
W e r k z e u g - D u r c h m e s s e r ?
Z
X
∆L
3
<0
∆L
2
>0
∆L
1
=0
D
1
T
1
T
2
T
3
D
2
D
3
MOD

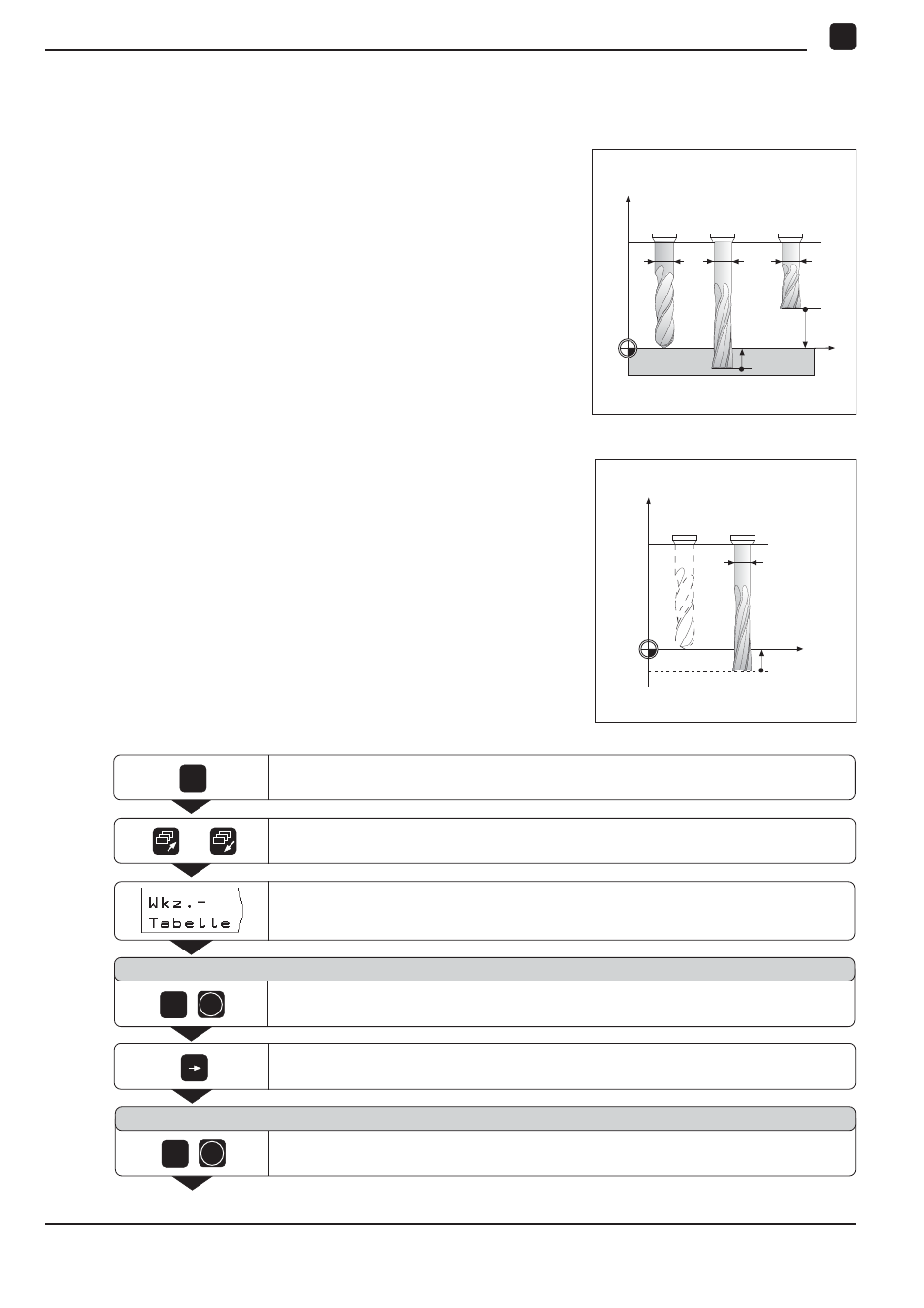

Bild 17: Werkzeug-Längen und -Durchmesser
