I - 4 POSITIP programmieren
POSITIP 855 Benutzer-Anleitung 61
Rechtecktasche fräsen im Programm

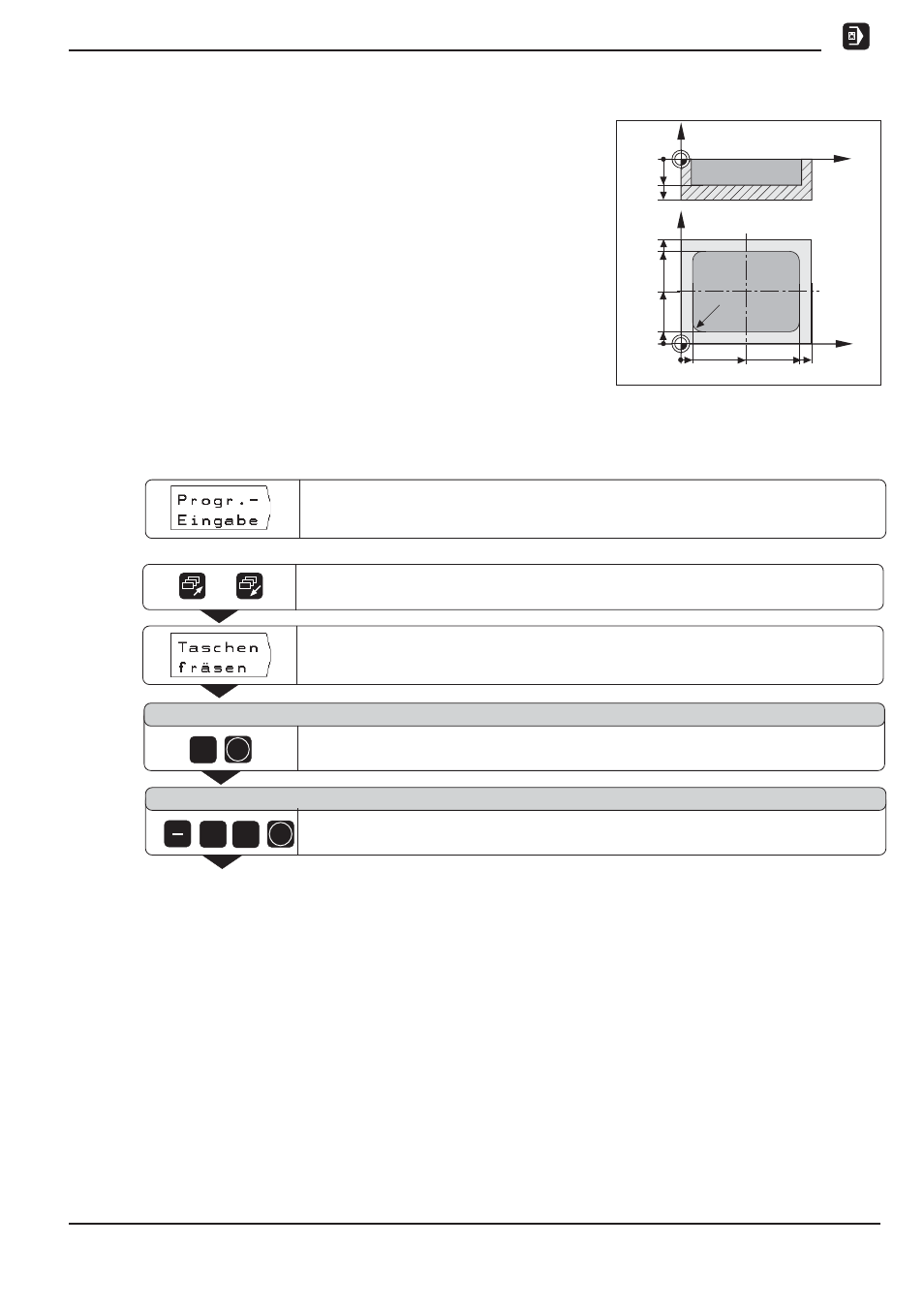

Beispiel: Rechtecktasche in ein Programm eingeben
Betriebsart: PROGRAMM EINSPEICHERN
Programm-Beispiel: Rechtecktasche fräsen
Start-Position: 2mm
Frästiefe: – 20 mm
Taschenmitte X: 50 mm
Taschenmitte Y: 40 mm
Seitenlänge X: 80 mm
Seitenlänge Y: 60 mm
Richtung: 0: GLEICH
Schlichtaufmaß: 0.5 mm
Y
X
10
0
90
100
0
70
–20
80
Z
X
–30
0
10
R10
50
40
Zur dritten Softkey-Leiste blättern.
/
Zyklus 5.0 Recktecktasche in ein Programm eingeben.
S t a r t - P o s i t i o n ?
Start-Position
eingeben ( 2 mm ).
Eingabe bestätigen.
0
ENT
ENT 2
F r ä s t i e f e ?
2
Frästiefe
eingeben ( - 20 mm ).
Eingabe bestätigen.
Programm-Eingabe
wählen.
•
•
•
