I - 2 Arbeiten mit dem POSITIP – Erste Schritte
32 Benutzer-Anleitung POSITIP 855
Y
X
50
50
30
30
1
20
20
2
0
0
Positionen anzeigen und anfahren
Betriebsart: RESTWEG

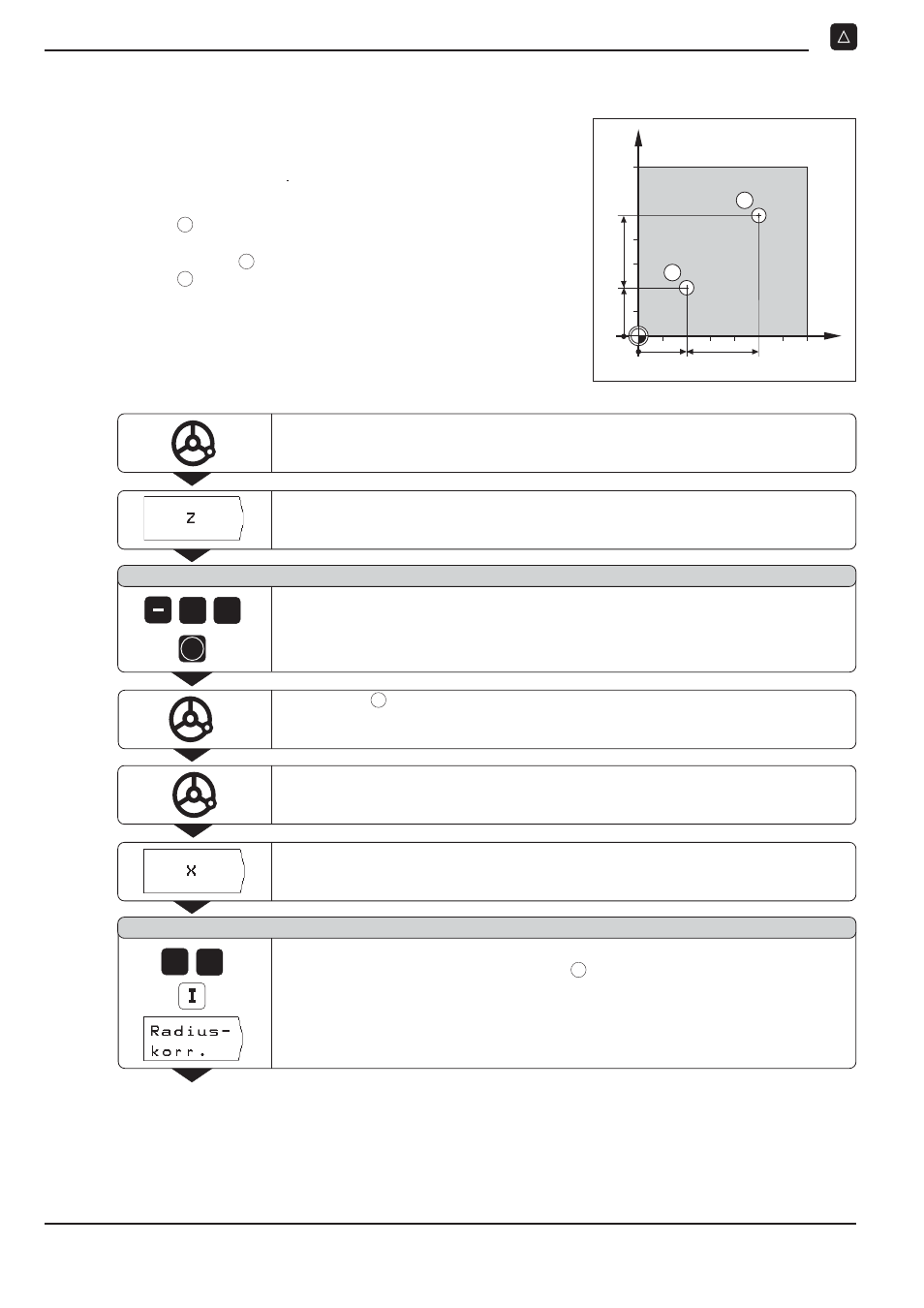

Beispiel: Bohren durch „Fahren auf Null“
Die Koordinaten werden als Inkremental-Maße eingegeben:
Sie sind hier und am Bildschirm mit einem „ I “ gekennzeichnet.
Bezugspunkt ist der Werkstück-Nullpunkt.
Bohrung
1 bei X = 20 mm
Y = 20 mm
Abstand Bohrung 2 von
Bohrung 1 I X= 30 mm
I Y= 30 mm
Bohrtiefe Z =–12 mm
Bohrer über der ersten Bohrung vorpositionieren.
Z-Achse wählen.
P o s i t i o n s - S o l l w e r t ?
1 2
ENT
Positions-Sollwert
für die Bohrtiefe eingeben: Z = – 12 mm.
Eingabe bestätigen.
Die grafische Positionierhilfe wird für die Z-Achse angezeigt.
Bohrung 1 bohren: Z-Achse auf Anzeigewert Null fahren.
Das Kästchen der grafischen Positionierhilfe ist
zwischen den Marken zentriert.
P o s i t i o n s - S o l l w e r t ?
Bohrer in der Werkzeug-Achse ( Z ) freifahren.
X-Achse wählen.
0 3
Positions-Sollwert
für Bohrung 2 eingeben: X = 30 mm
und
Eingabe als Inkrementalmaß kennzeichnen.
Werkzeugradius-Korrektur wählen: R 0
