I - 2 Arbeiten mit dem POSITIP Erste Schritte
POSITIP 855
Benutzer-Anleitung
23

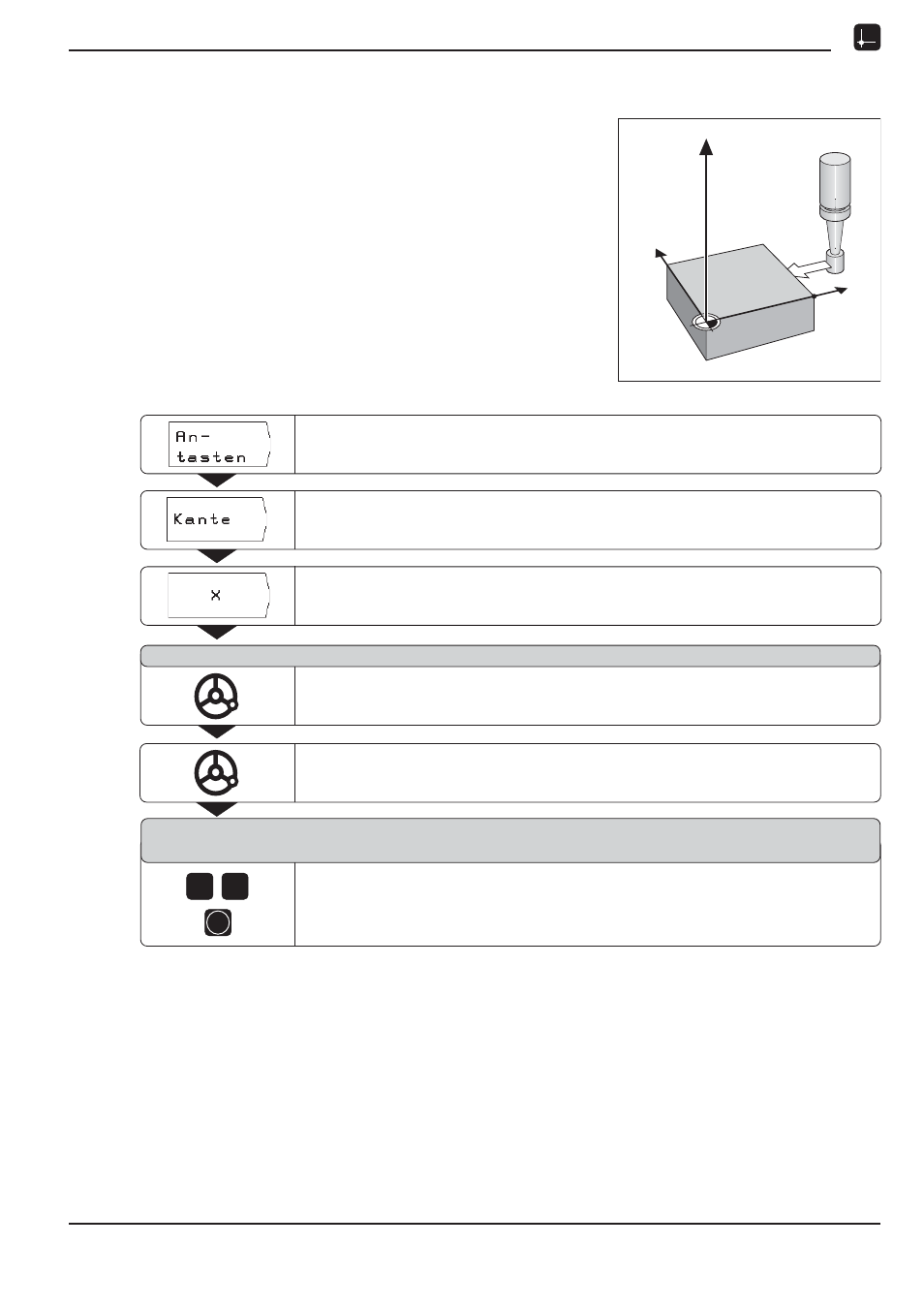

Antast-Funktionen zum Bezugspunkt-Setzen
Beispiel: Werkstück-Kante antasten, Position der Werkstück-Kante
anzeigen lassen und die Kante als Bezugslinie setzen
Die angetastete Kante liegt parallel zur Y-Achse.
Für alle Koordinaten eines Bezugspunkts können Sie
Kanten und Flächen wie auf der nächsten Seite beschrieben
antasten und als Bezugslinien setzen.
Y
X
Z
X?
Betriebsart: ISTWERT
Antasten
wählen.
Achse wählen, für die die Koordinate gesetzt wird: X-Achse.
Kante
wählen.
Kantentaster KT von der Werkstück-Kante wegfahren.
Kantentaster KT gegen die Werkstück-Kante fahren,
bis Lämpchen im Taster aufleuchten.
Der POSITIP zeigt die Position der Kante auf der X-Achse an.
A n t a s t e n i n X - A c h s e
2
0
ENT
W e r t f ü r X e i n g e b e n
+ 0
Der POSITIP gibt den Wert 0 für die Koordinate vor.
Gewünschte Koordinate der Werkstück-Kante eingeben, z.B. X = 20 mm
und
Koordinate als Bezugswert für diese Werkstück-Kante setzen.
