I - 3 Arbeiten mit dem POSITIP Bohrbilder
POSITIP 855
Benutzer-Anleitung
39
Lochreihen
Von den Lochreihen müssen Sie wissen:
Koordinaten der ersten Bohrung
Anzahl der Bohrungen je Zeile
Abstand der Bohrungen auf der Reihe
Winkel zwischen der ersten Lochreihe und der X-Achse
Anzahl der Lochreihen
Abstand der Lochreihen voneinander
Der POSITIP berechnet die Koordinaten der Bohrungen, die Sie
einfach durch Fahren auf Null positionieren.
Die grafische Positionierhilfe steht für alle Achsen zur Verfügung,
die verfahren werden. Für die Werkzeug-Achse zeigt der POSITIP
den Rahmen gestrichelt an.
Mit einer Grafik können Sie vor der Bearbeitung prüfen, ob der
POSITIP die Lochreihen wie gewünscht berechnet hat.
Die Lochreihen-Grafik hilft Ihnen auch, wenn Sie Bohrungen
direkt wählen
separat ausführen
überspringen
Funktion
Softkey/Taste
Zur nächsthöheren Eingabezeile springen
Zur nächsttieferen Eingabezeile springen
Eingabewerte übernehmen
Eingabe beenden

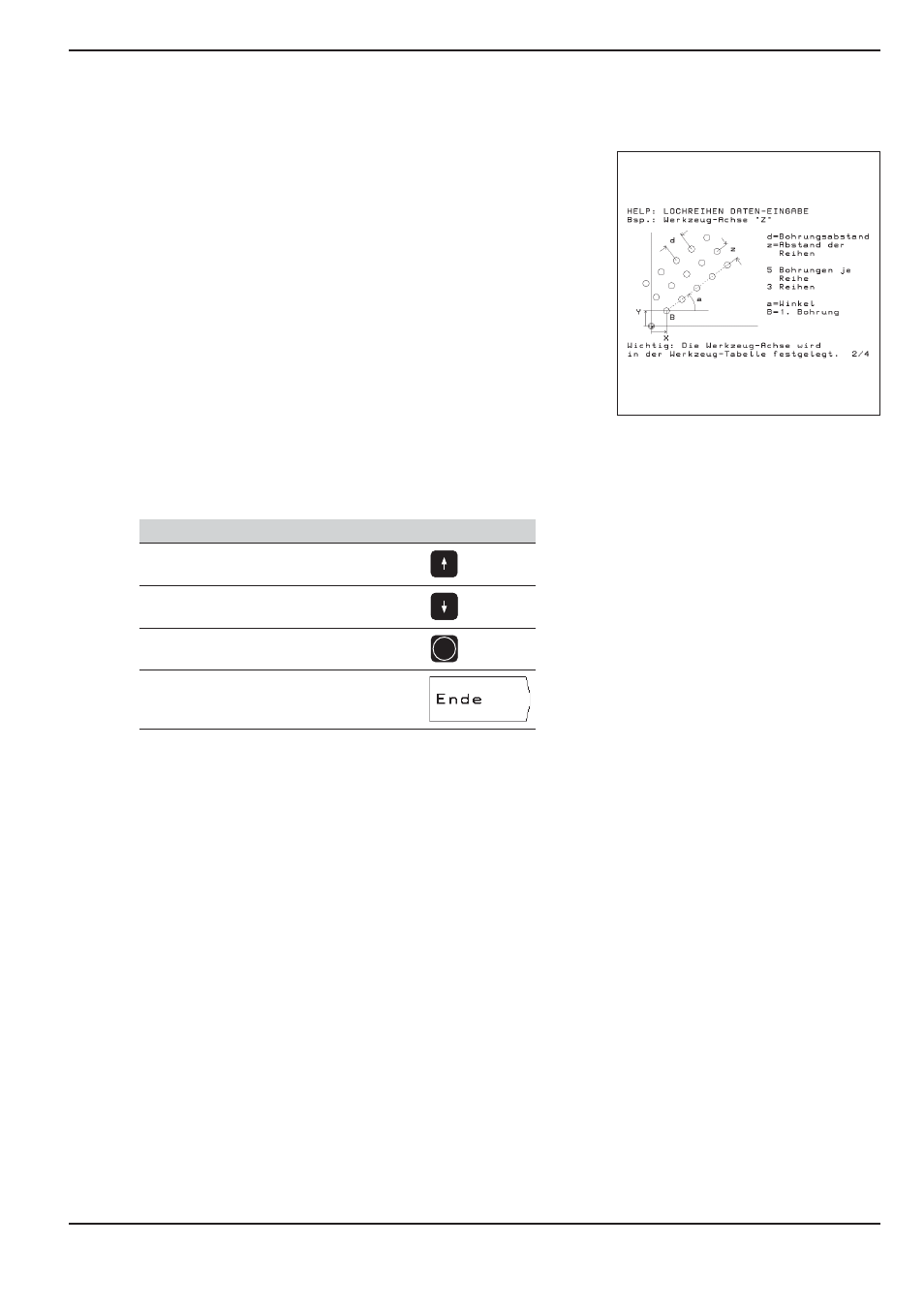

Bild 25: Integrierte Benutzer-Anleitung:
Grafik zu Lochreihen
ENT
