I - 4 POSITIP programmieren
POSITIP 855
Benutzer-Anleitung
49
Y
X
1
2
3
4
60
30
20
50
0
0
Programm-Sätze eintippen

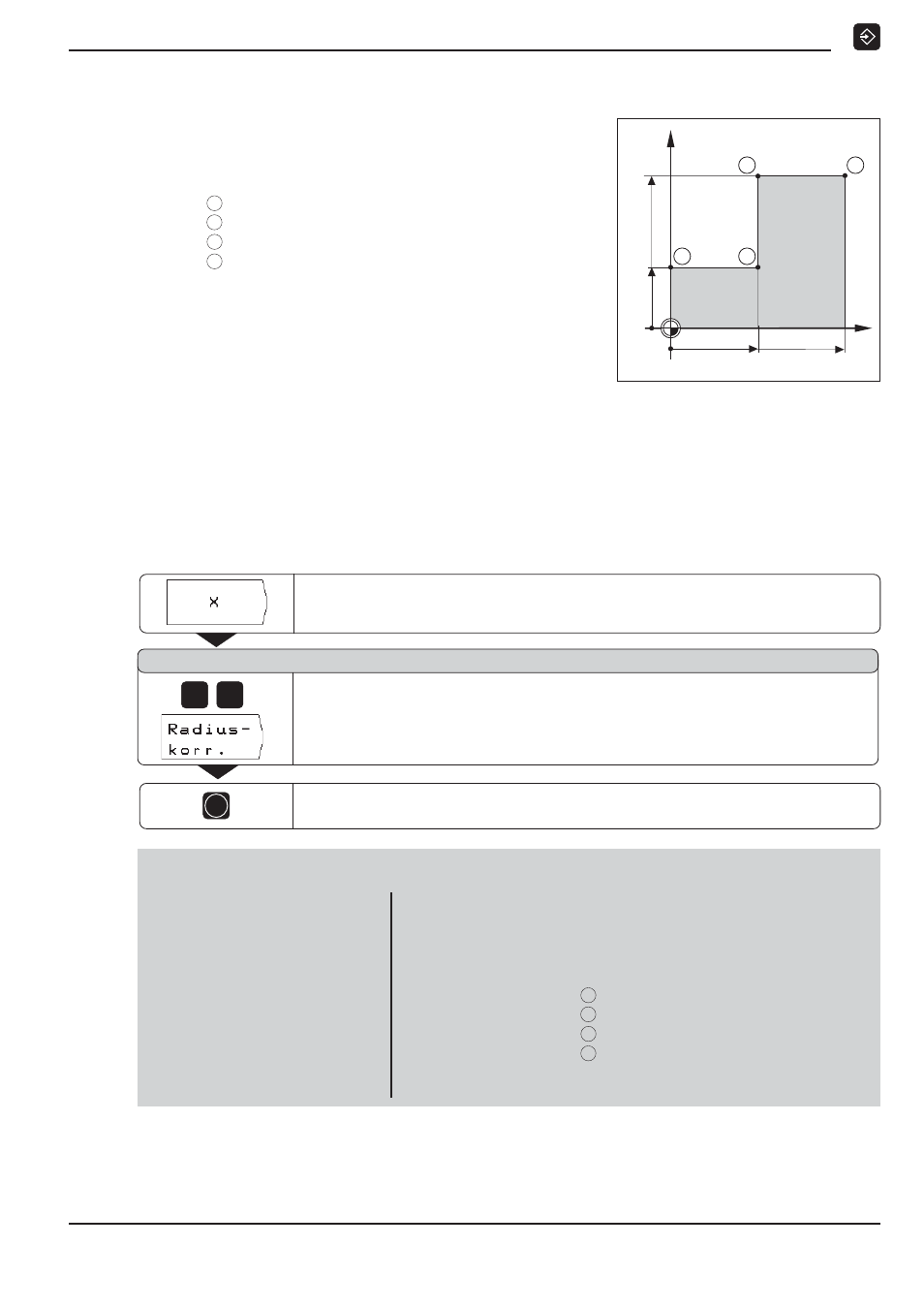

Programm-Beispiel: Stufe fräsen
Die Koordinaten werden als Absolutmaße programmiert,
Bezugspunkt ist der Werkstück-Nullpunkt.
Eckpunkt
1
X = 0 mm Y = 20 mm
Eckpunkt
2
X = 30 mm Y = 20 mm
Eckpunkt
3
X = 30 mm Y = 50 mm
Eckpunkt
4
X = 60 mm Y = 50 mm
Zusammenfassung aller Programmierschritte
ä Im Hauptmenü PROGRAMM-EINSPEICHERN wählen Sie mit
dem Softkey Progr.-Nummer die Programm-Übersicht.
ä Geben Sie die Nummer des Programms ein, das Sie
bearbeiten wollen und drücken Sie die Taste ENT.
ä Im Hauptmenü PROGRAMM-EINSPEICHERN wählen Sie
Programm-Eingabe
.
ä Geben Sie die Soll-Positionen ein.
Ein fertiges Programm abarbeiten
Ein fertiges Programm arbeiten Sie in der Betriebsart PROGRAMM-
ABARBEITEN
ab (siehe Kapitel I - 5).
Eingabe-Beispiel: Eine Soll-Position in ein Programm eingeben
(Satz 6 im Beispiel)
Koordinatenachse wählen ( X - Achse ).
Programm-Sätze
0
BEGIN PGM 10
MM
Programm-Anfang, Programm-Nummer und Maßsystem
1
Z+20.000
Sichere Höhe
2
X–20.000
R0
Werkzeug vorpositionieren auf der X-Achse
3
Y–20.000
R0
Werkzeug vorpositionieren auf der Y-Achse
4
Z–10.000
Werkzeug auf Frästiefe fahren
5
Y+20.000
R+
Y-Koordinate Eckpunkt
1
6
X+30.000
R–
X-Koordinate Eckpunkt
2
7
Y+50.000
R+
Y-Koordinate Eckpunkt
3
8
X+60.000
R+
X-Koordinate Eckpunkt
4
9
Z+20.000
Sichere Höhe
10
END PGM 10
MM
Programm-Ende, Programm-Nummer und Maßsystem
P o s i t i o n s - S o l l w e r t ?
3
0
Eingabe bestätigen. Die eingegebene Sollposition steht
jetzt als aktueller Satz zwischen den gestrichelten Linien.
ENT
Positions-Sollwert
eingeben, z.B. 30 mm
und
Werkzeugradius-Korrektur wählen: R .
