Lochkreis

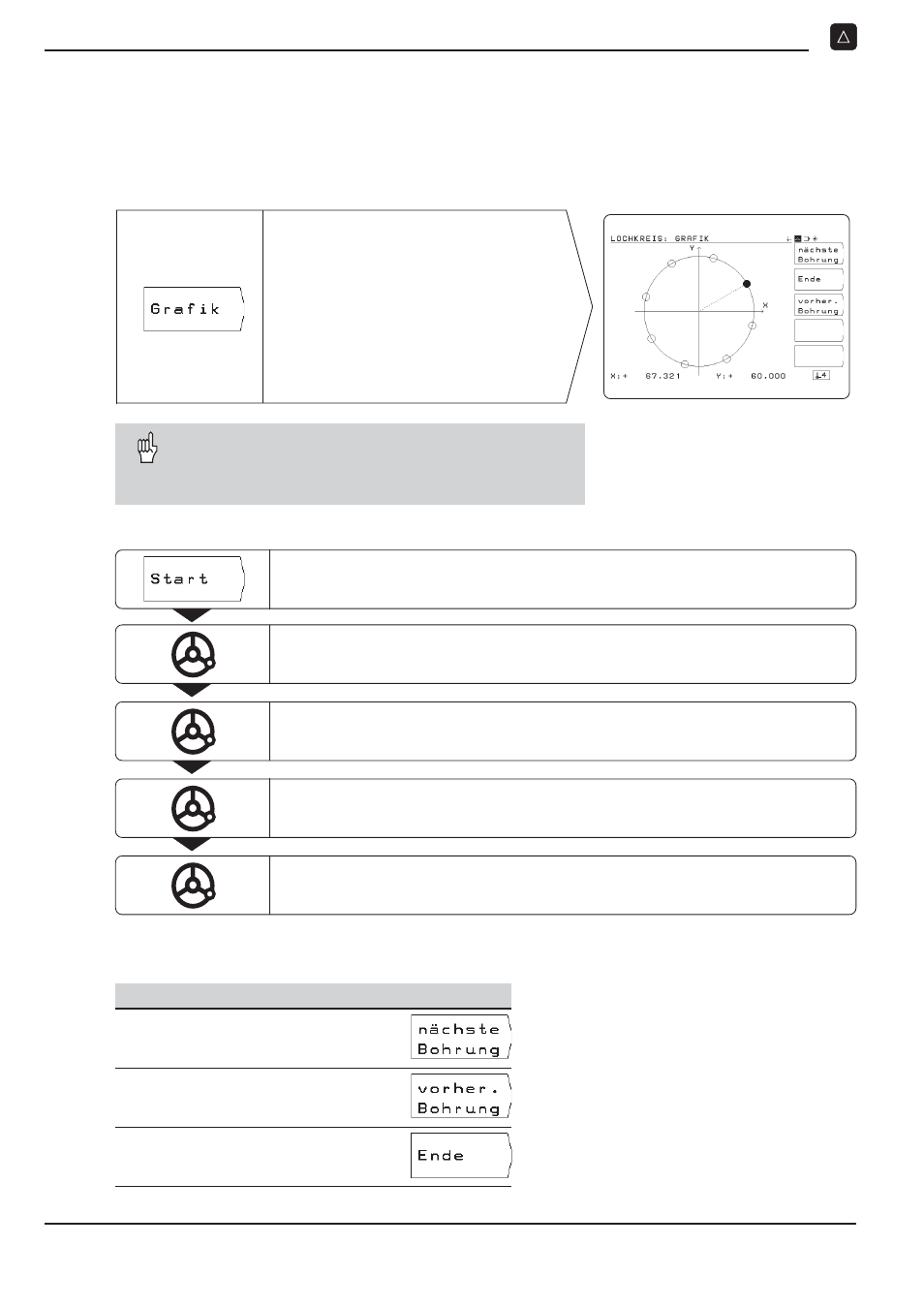

2. Schritt: Lochkreis-Grafik anzeigen
Mit der Lochkreis-Grafik lassen sich die eingegebenen
Lochkreis-Daten schnell überprüfen.
Die Grafik stellt die aktuelle Bohrung als ausgefüllten Kreis dar.
Der POSITIP stellt den Lochkreis
grafisch am Bildschirm dar;
hier ein Vollkreis mit 8 Bohrungen,
erste Bohrung bei 30°.
Die Koordinaten der Bohrung stehen
unten im Bildschirm.
Die Lochkreis-Grafik wird durch die Betriebs-Parameter
P 88 und P 89 beeinflußt (siehe Kapitel II - 2).
Der Betriebs-Parameter P 88 (Drehsinn) beeinflußt auch
die Lochkreis-Bearbeitung.
3. Schritt: Bohren
Lochkreis starten.
Bohrung anfahren:
Nacheinander die Koordinaten der Bearbeitungsebene auf Null fahren.
Der Rahmen der Positionierhilfe wird für diese Achsen ausgezogen angezeigt.
Werkzeug nach dem Bohren in der Werkzeug-Achse freifahren.
Alle weiteren Bohrungen wie hier beschrieben ausführen.
Funktionen beim Bohren und für die Grafik
Funktion
Softkey
Nächste Bohrung
Zurück zur vorherigen Bohrung
Bohren beenden
Bohren:
In der Werkzeug-Achse auf Null fahren.
Der Rahmen der Positionierhilfe wird für diese Achse gestrichelt angezeigt.
