II - 6 Schalteingänge und Schaltausgänge
108
Technische Information
POSITIP 855
P60.2
P61.2
P61.2
X:
0
–
+
Ist-Wert-Anzeige nullen
Jede Ist-Wert-Anzeige läßt sich über einen der Eingänge Pin 2 bis
Pin 5 separat auf den Anzeigewert Null setzen (siehe vorherige Seite).
Mindest-Dauer des Impulses zum Nullen: t
min
³ 100 ms
Null-Signal: Schalter gegen 0 V (Pin 1) schließen oder
Impuls über einen TTL-Baustein eingeben ( z.B. SN 74 LS XX):
U
H
³ 3,9 V (U
MAX
= 15 V)
U
L
£ 0,9 V bei I
L
£ 6 mA
Abschaltsignale nutzen
Wenn Sie die Abschaltsignale nutzen wollen, müssen Sie den
POSITIP am Sub-D-Anschluß EXT (Pin 23 bis Pin 25) mit 24 V
Gleichspannung versorgen (0 V an Pin 10 anlegen).
An den Pins 14 bis 21 liegen dann 24 V an, solange sich der
Anzeigewert nicht in einem Abschaltbereich befindet.
Diese Pins werden über den Betriebs-Parameter P60.x den
Achsen zugeordnet. Sobald ein Anzeigewert sich innerhalb des
Schaltbereichs befindet, wird die Spannung am zugeordneten
Pin abgeschaltet.
Den Schaltbereich legen Sie im Betriebs-Parameter P61.x
symmetrisch um Null fest.
Wenn Sie die Lage des Bezugspunkts ändern,
verschieben Sie die Schaltbereiche mit.
Zuordnung der Koordinatenachsen: P60.x
Keine Achse zugeordnet (aus):
P60.x = 0
Achse 1 zugeordnet:
P60.x = 1
Achse 2 zugeordnet:
P60.x = 2
Achse 3 zugeordnet:
P60.x = 3
Achse 4 zugeordnet:
P60.x = 4
Abschaltbereich festlegen: P 61.x
0 bis 99 999,999 [mm] symmetrisch um Null
P61.x
Zulässige Belastung der Schaltausgänge
I
MAX
= 100 mA
Ohmscher Widerstand
Gefahr für interne Bauteile!
Induktive Lasten nur mit Löschdiode parallel zur
Induktivität anschließen!
Genauigkeit der Abschaltbereiche und Schaltverzögerung: P 69
Sie können die Schalt-Verzögerung wählen und die Genauigkeit,
mit der die Schaltausgänge geschaltet werden.
Sie können wählen zwischen
Genauigkeit = Anzeigeschritt; Schalt-Verzögerung = 80 ms
-> Mode 1: P 69 = 0 (engl. mode: Art und Weise)
Genauigkeit =
Teilungsperiode TP des Meßsystems
Schalt-Verzögerung = 5 ms -> Mode 2: P 69 = 1

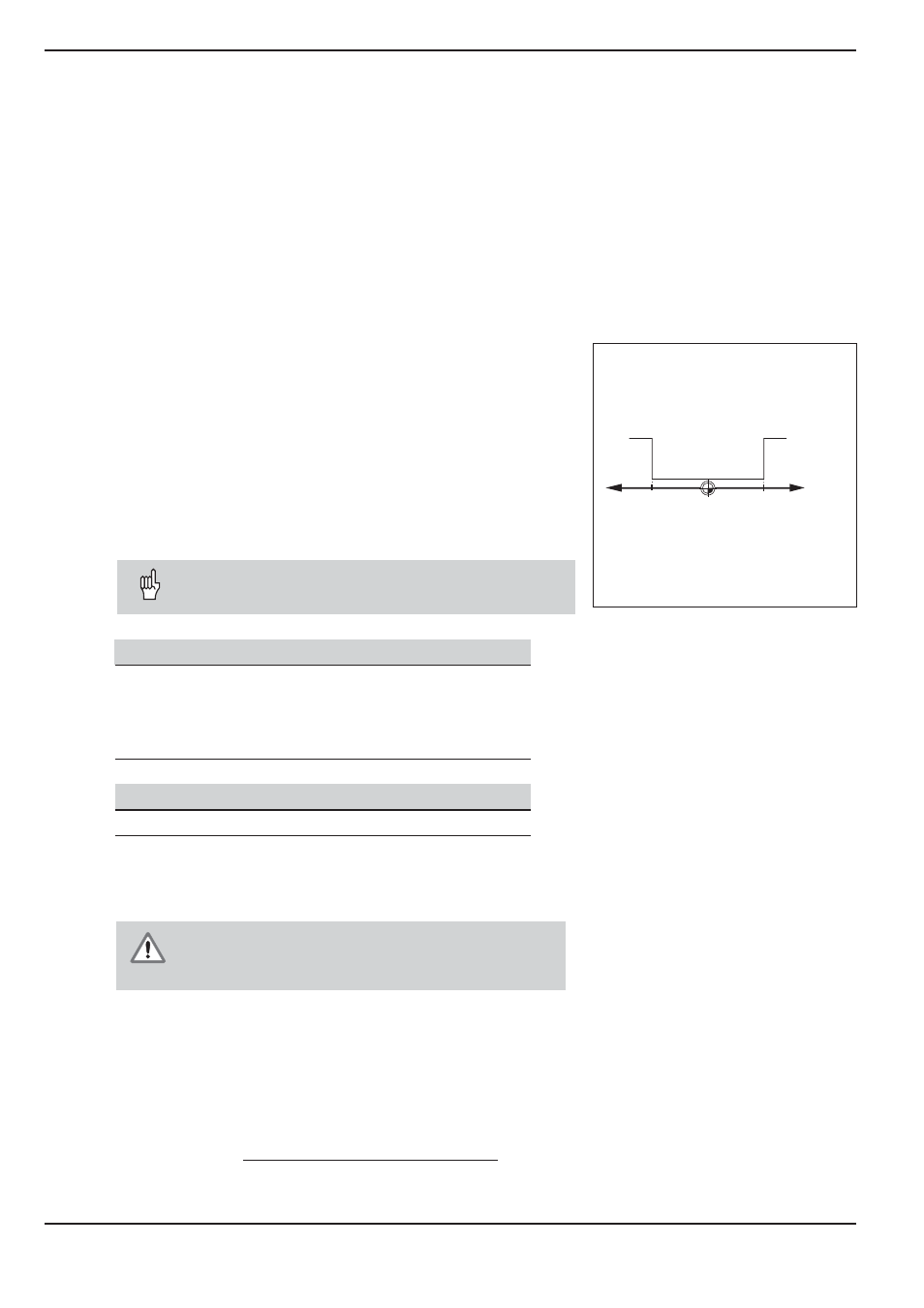

Bild 50: Die Schaltbereiche liegen symmetrisch
um Null
