I - 3 Arbeiten mit dem POSITIP Bohrbilder
42
Benutzer-Anleitung
POSITIP 855

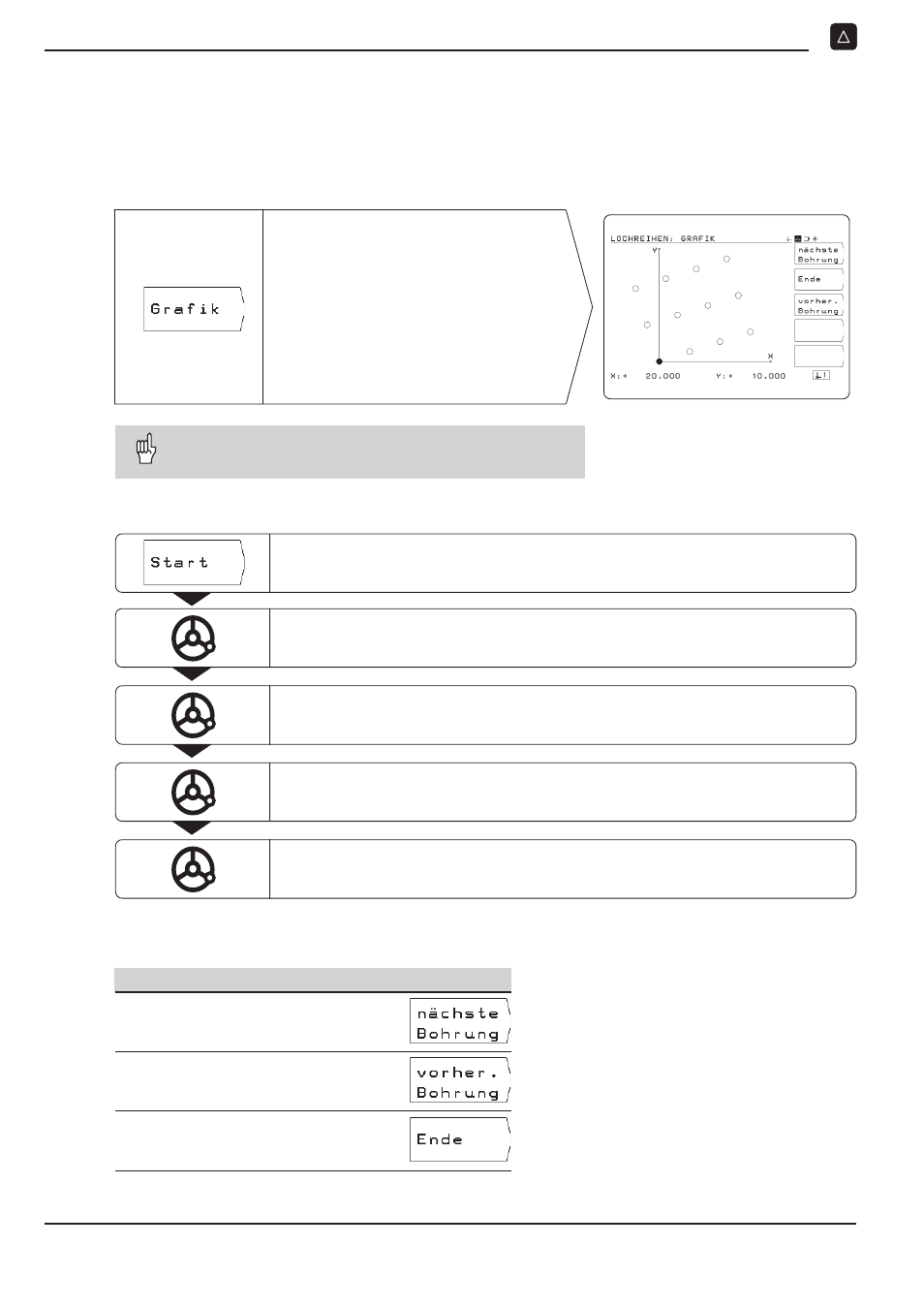

2. Schritt: Lochreihen-Grafik anzeigen
Mit der Lochreihen-Grafik lassen sich die eingegebenen
Lochreihen-Daten schnell überprüfen.
Die Grafik stellt die aktuelle Bohrung als ausgefüllten Kreis dar.
Lochreihen
Der POSITIP stellt die Lochreihen
grafisch am Bildschirm dar, hier
3 Lochreihen mit je 4 Bohrungen:
1. Bohrung bei X=20 mm, Y=10 mm;
Abstand der Bohrungen 10 mm;
Winkel zwischen Lochreihen und
X-Achse 18°;
Abstand der Lochreihen 12 mm;
Die Koordinaten der aktuellen
Bohrung stehen unten im Bildschirm.
Die Lochreihen-Grafik wird durch den Betriebs-Parameter
P 89 beeinflußt (siehe Kapitel II - 2).
3. Schritt: Bohren
Lochreihen
starten.
Werkzeug nach dem Bohren in der Werkzeug-Achse freifahren.
Alle weiteren Bohrungen wie hier beschrieben ausführen.
Funktionen beim Bohren und für die Grafik
Funktion
Softkey
Nächste Bohrung
Zurück zur letzten Bohrung
Bohren beenden
Bohren:
In der Werkzeug-Achse auf Null fahren.
Der Rahmen der Positionierhilfe wird für diese Achse gestrichelt angezeigt.
Bohrung anfahren:
Nacheinander die Koordinaten der Bearbeitungsebene auf Null fahren.
Der Rahmen der Positionierhilfe wird für diese Achsen ausgezogen angezeigt.
