HEIDENHAIN iTNC 530 (340 422) Touch Probe Cycles Benutzerhandbuch
Seite 108
108
3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen
8

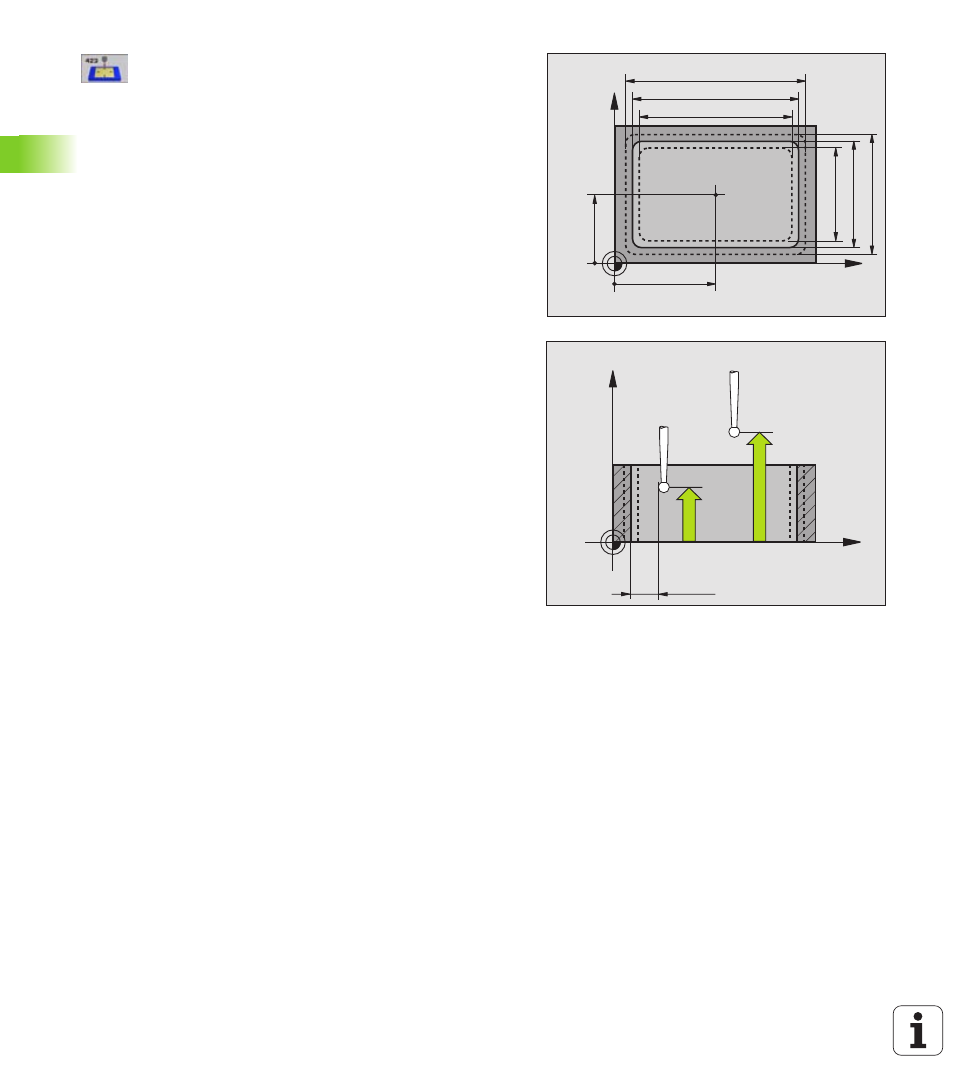

Mitte 1. Achse
Q273 (absolut): Mitte der Tasche in
der Hauptachse der Bearbeitungsebene
8
Mitte 2. Achse
Q274 (absolut): Mitte der Tasche in
der Nebenachse der Bearbeitungsebene
8
1. Seiten-Länge
Q282: Länge der Tasche, parallel zur
Hauptachse der Bearbeitungsebene
8
2. Seiten-Länge
Q283: Länge der Tasche, parallel zur
Nebenachse der Bearbeitungsebene
8
Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
8
Sicherheits-Abstand
Q320 (inkremental): Zusätzli-
cher Abstand zwischen Messpunkt und Tastsystem-
kugel. Q320 wirkt additiv zu MP6140
8
Sichere Höhe
Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tast-
system und Werkstück (Spannmittel) erfolgen kann
8
Fahren auf sichere Höhe
Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe verfah-
ren
8
Größtmaß 1. Seiten-Länge
Q284: Größte erlaubte
Länge der Tasche
8
Kleinstmaß 1. Seiten-Länge
Q285: Kleinste erlaubte
Länge der Tasche
8
Größtmaß 2. Seiten-Länge
Q286: Größte erlaubte
Breite der Tasche
8
Kleinstmaß 2. Seiten-Länge
Q287: Kleinste erlaubte
Breite der Tasche
8
Toleranzwert Mitte 1. Achse
Q279: Erlaubte Lageab-
weichung in der Hauptachse der Bearbeitungsebene
8
Toleranzwert Mitte 2. Achse
Q280: Erlaubte Lageab-
weichung in der Nebenachse der Bearbeitungsebene
X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
X
Z
Q261
Q260
MP6140
+
Q320
