28 2 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
2.2 Sc
halt
endes T
a
stsyst
em k
a
libr
ier
en

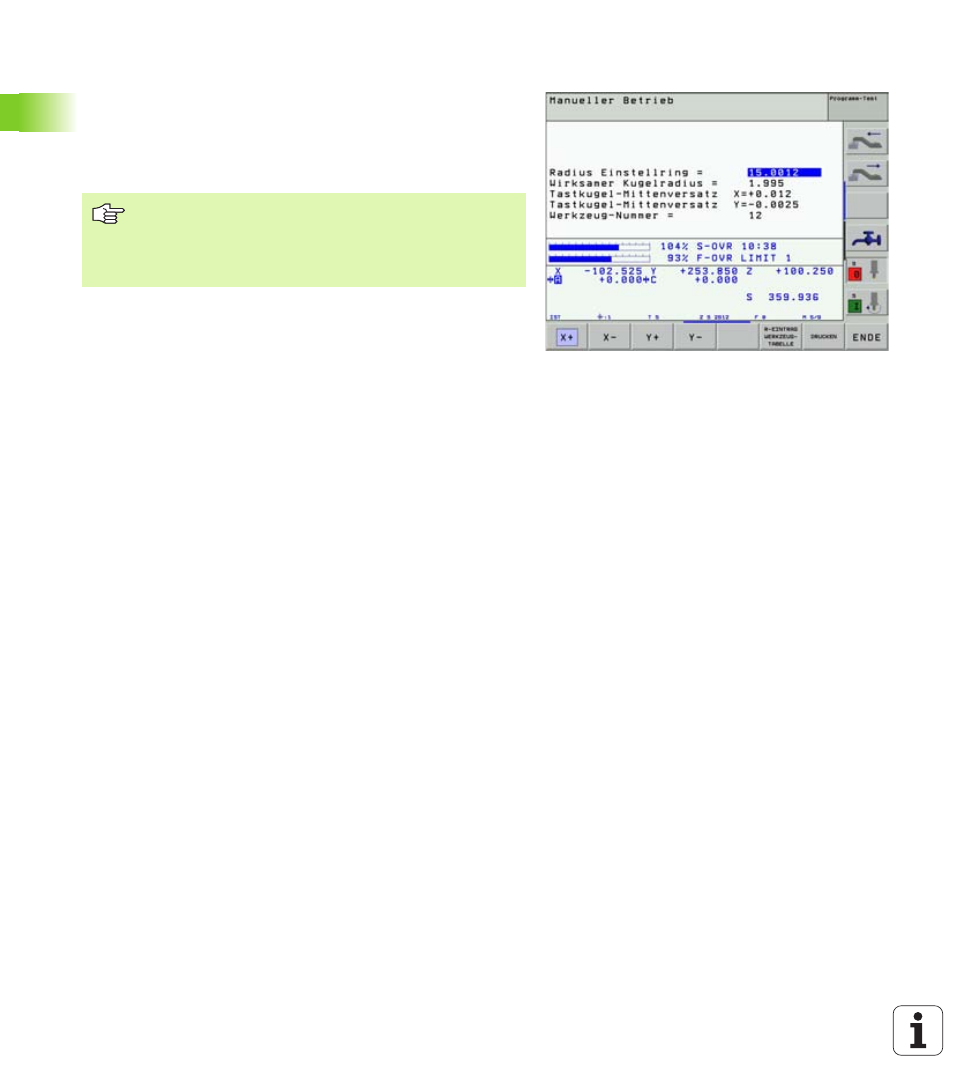

Kalibrierwerte anzeigen
Die TNC speichert wirksame Länge, den wirksamen Radius und den
Betrag des Tastsystem-Mittenversatzes und berücksichtigt diese
Werte bei späteren Einsätzen des 3D-Tastsystems. Um die gespei-
cherten Werte anzuzeigen, drücken Sie KAL. L und KAL. R.
Kalibrierwerte in der Werkzeug-Tabelle TOOL.T speichern
Wenn Sie Messungen während des Programmlaufs durchführen, kön-
nen Sie über einen TOOL CALL die Korrekturdaten für das Tastsystem
aus der Werkzeug-Tabelle aktivieren. Um die Kalibrierdaten in der
Werkzeug-Tabelle TOOL.T zu speichern, geben Sie im Kalibriermenü
die Werkzeug-Nummer an (mit ENT bestätigen) und drücken anschlie-
ßend den Softkey R-EINTRAG WERKZEUG-TABELLE bzw. L-EIN-
TRAG WERKZEUG-TABELLE.
Diese Funktion steht nur zur Verfügung, wenn Sie Bit 0 im
Maschinen-Parameter 7411 = 1 (Tastsystemdaten mit
TOOL CALL
aktivieren) gesetzt haben und die Werkzeug-
Tabelle TOOL.T aktiv ist (Maschinen-Parameter 7260
ungleich 0).
