HEIDENHAIN iTNC 530 97
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen

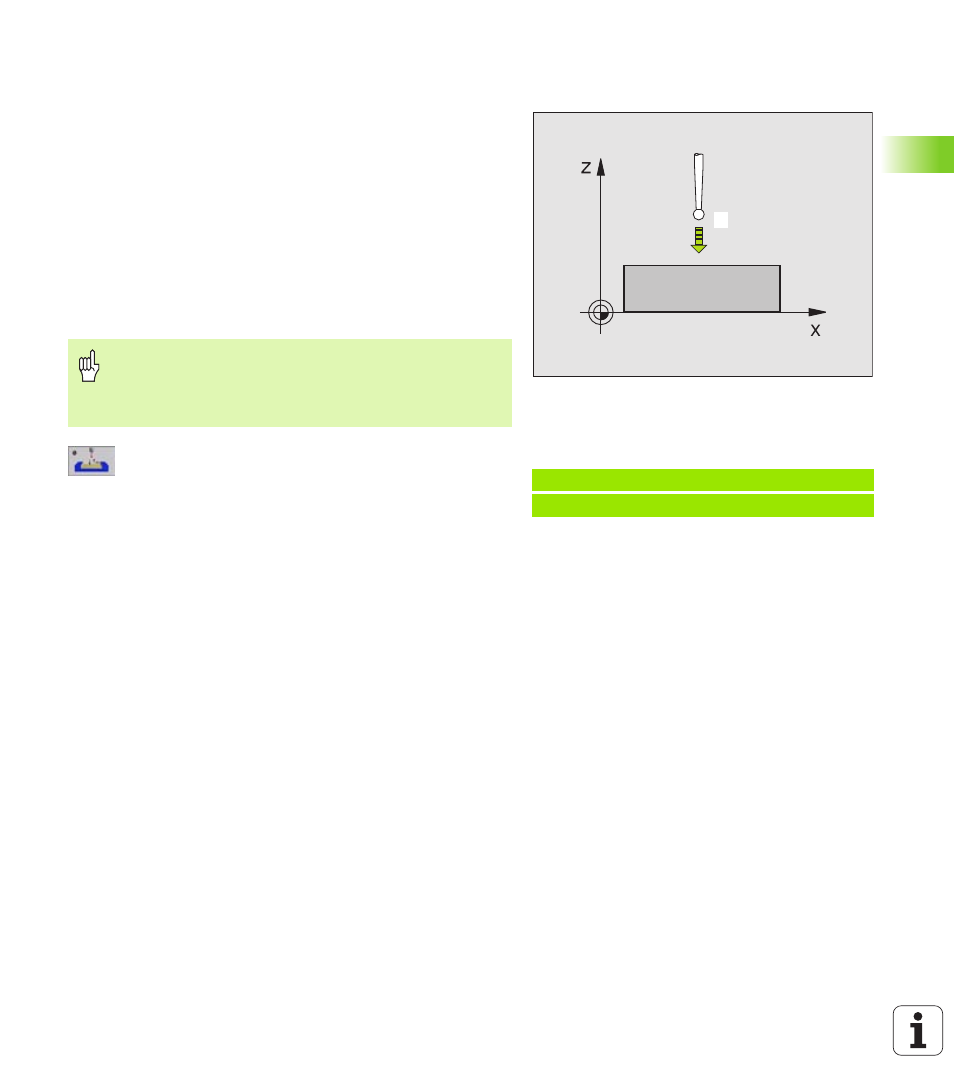

BEZUGSEBENE (Tastsystem-Zyklus 0, DIN/ISO:
G55)
1 Das Tastsystem fährt in einer 3D-Bewegung mit Eilvorschub (Wert
aus MP6150 bzw. MP6361) die im Zyklus programmierte Vorposi-
tion
1 an
2 Anschließend führt das Tastsystem den Antast-Vorgang mit
Antast-Vorschub (MP6120 bzw. MP6360) durch. Die Antast-Rich-
tung ist im Zyklus festzulegen
3 Nachdem die TNC die Position erfasst hat, fährt das Tastsystem
zurück auf den Startpunkt des Antast-Vorgangs und speichert die
gemessene Koordinate in einem Q-Parameter ab. Zusätzlich spei-
chert die TNC die Koordinaten der Position, an der sich das Tast-
system zum Zeitpunkt des Schaltsignals befindet, in den Parame-
tern Q115 bis Q119 ab. Für die Werte in diesen Parametern
berücksichtigt die TNC Taststiftlänge und -radius nicht
8 Parameter-Nr. für Ergebnis : Nummer des Q-Para-
meters eingeben, dem der Wert der Koordinate zuge-
wiesen wird
8 Antast-Achse/Antast-Richtung : Antast-Achse mit
Achswahl-Taste oder über die ASCII-Tastatur und Vor-
zeichen für Antastrichtung eingeben. Mit Taste ENT
bestätigen
8 Positions-Sollwert : Über die Achswahl-Tasten oder
über die ASCII-Tastatur alle Koordinaten für das Vor-
positionieren des Tastsystems eingeben
8 Eingabe abschließen: Taste ENT drücken
1
Beachten Sie vor dem Programmieren
Tastsystem so vorpositionieren, dass eine Kollision beim
Anfahren der programmierten Vorposition vermieden
wird.
Beispiel: NC-Sätze
67 TCH PROBE 0.0 BEZUGSEBENE Q5 X-
68 TCH PROBE 0.1 X+5 Y+0 Z-5
