3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.2 Bezugspunkt
e
aut
omatisc
h er
mit
teln
8
Mitte 1. Achse

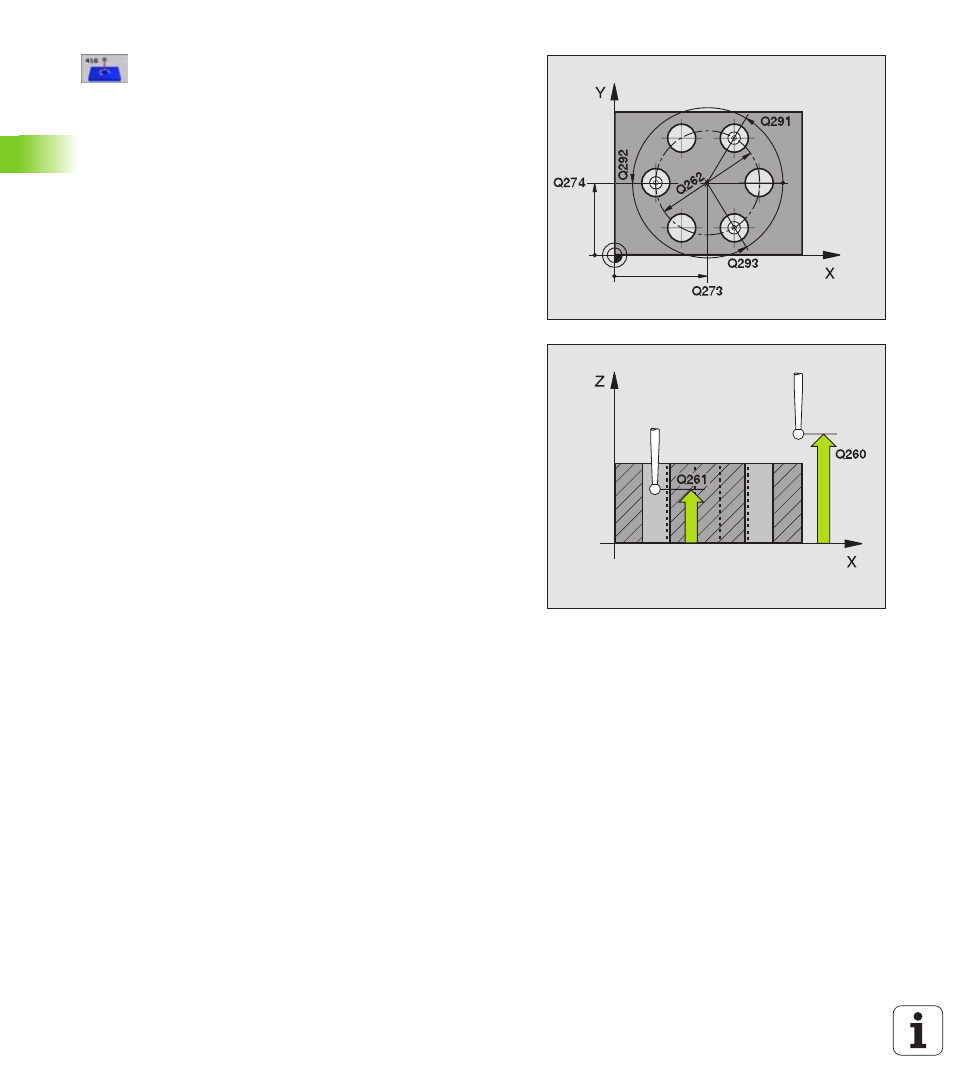

Q273 (absolut): Lochkreis-Mitte (Soll-
wert) in der Hauptachse der Bearbeitungsebene
8
Mitte 2. Achse
Q274 (absolut): Lochkreis-Mitte (Soll-
wert) in der Nebenachse der Bearbeitungsebene
8
Soll-Durchmesser
Q262: Ungefähren Lochkreis-
Durchmesser eingeben. Je kleiner der Bohrungs-
durchmesser ist, desto genauer müssen Sie den Soll-
Durchmesser angeben
8
Winkel 1. Bohrung
Q291 (absolut): Polarkoordinaten-
Winkel des ersten Bohrungs-Mittelpunktes in der
Bearbeitungsebene
8
Winkel 2. Bohrung
Q292 (absolut): Polarkoordinaten-
Winkel des zweiten Bohrungs-Mittelpunktes in der
Bearbeitungsebene
8
Winkel 3. Bohrung
Q293 (absolut): Polarkoordinaten-
Winkel des dritten Bohrungs-Mittelpunktes in der
Bearbeitungsebene
8
Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
8
Sichere Höhe
Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tast-
system und Werkstück (Spannmittel) erfolgen kann
8
Nullpunkt-Nummer in Tabelle
Q305: Nummer in der
Nullpunkt-Tabelle/Preset-Tabelle angeben, in der die
TNC die Koordinaten der Lochkreis-Mitte speichern
soll. Bei Eingabe von Q305=0, setzt die TNC die
Anzeige automatisch so, dass der neue Bezugspunkt
in der Lochkreis-Mitte sitzt
8
Neuer Bezugspunkt Hauptachse
Q331 (absolut): Koor-
dinate in der Hauptachse, auf die die TNC die ermit-
telte Lochkreis-Mitte setzen soll.
Grundeinstellung = 0
8
Neuer Bezugspunkt Nebenachse
Q332 (absolut): Koor-
dinate in der Nebenachse, auf die die TNC die ermit-
telte Lochkreis-Mitte setzen soll.
Grundeinstellung = 0
