3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.1 W
e
rk
stüc
k-Sc
hieflag
e
aut
o
matisc
h erf
a
ssen
8

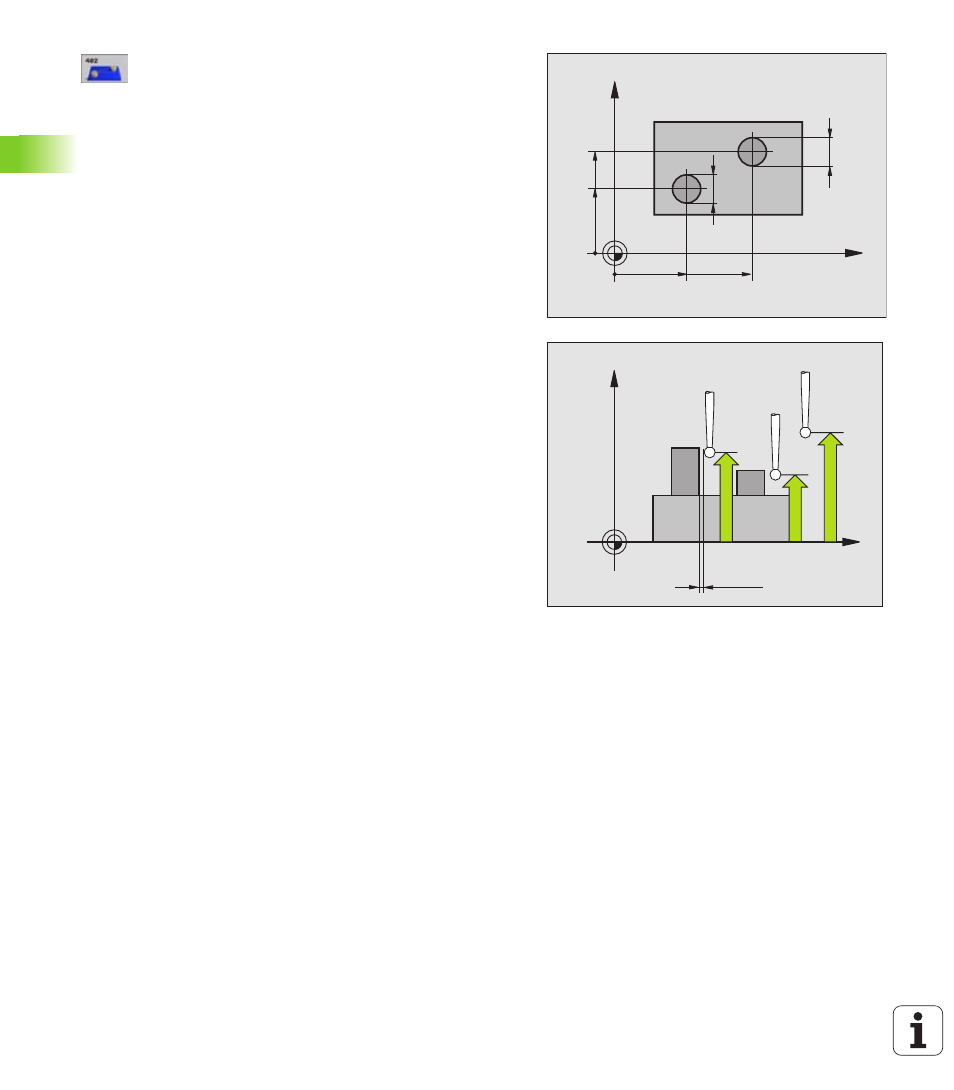

1. Zapfen: Mitte 1. Achse
(absolut): Mittelpunkt des
ersten Zapfens in der Hauptachse der Bearbeitungse-
bene
8
1. Zapfen: Mitte 2. Achse
Q269 (absolut): Mittel-
punkt des ersten Zapfens in der Nebenachse der
Bearbeitungsebene
8
Durchmesser Zapfen 1
Q313: Ungefährer Durchmes-
ser des 1. Zapfens. Wert eher zu groß eingeben
8
Messhöhe Zapfen 1 in TS-Achse
Q261 (absolut): Koor-
dinate des Kugelzentrums (=Berührpunkt) in der Tast-
system-Achse, auf der die Messung des Zapfens 1
erfolgen soll
8
2. Zapfen: Mitte 1. Achse
Q270 (absolut): Mittel-
punkt des zweiten Zapfens in der Hauptachse der
Bearbeitungsebene
8
2. Zapfen: Mitte 2. Achse
Q271 (absolut): Mittel-
punkt des zweiten Zapfens in der Nebenachse der
Bearbeitungsebene
8
Durchmesser Zapfen 2
Q314: Ungefährer Durchmes-
ser des 2. Zapfens. Wert eher zu groß eingeben
8
Messhöhe Zapfen 2 in TS-Achse
Q315 (absolut): Koor-
dinate des Kugelzentrums (=Berührpunkt) in der Tast-
system-Achse, auf der die Messung des Zapfens 2
erfolgen soll
8
Sicherheits-Abstand
Q320 (inkremental): Zusätzli-
cher Abstand zwischen Messpunkt und Tastsystem-
kugel. Q320 wirkt additiv zu MP6140
8
Sichere Höhe
Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tast-
system und Werkstück (Spannmittel) erfolgen kann
X
Y
Q271
Q269
Q268
Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
