HEIDENHAIN iTNC 530 (340 422) Touch Probe Cycles - Handbuch (Seite 124)

124 3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen

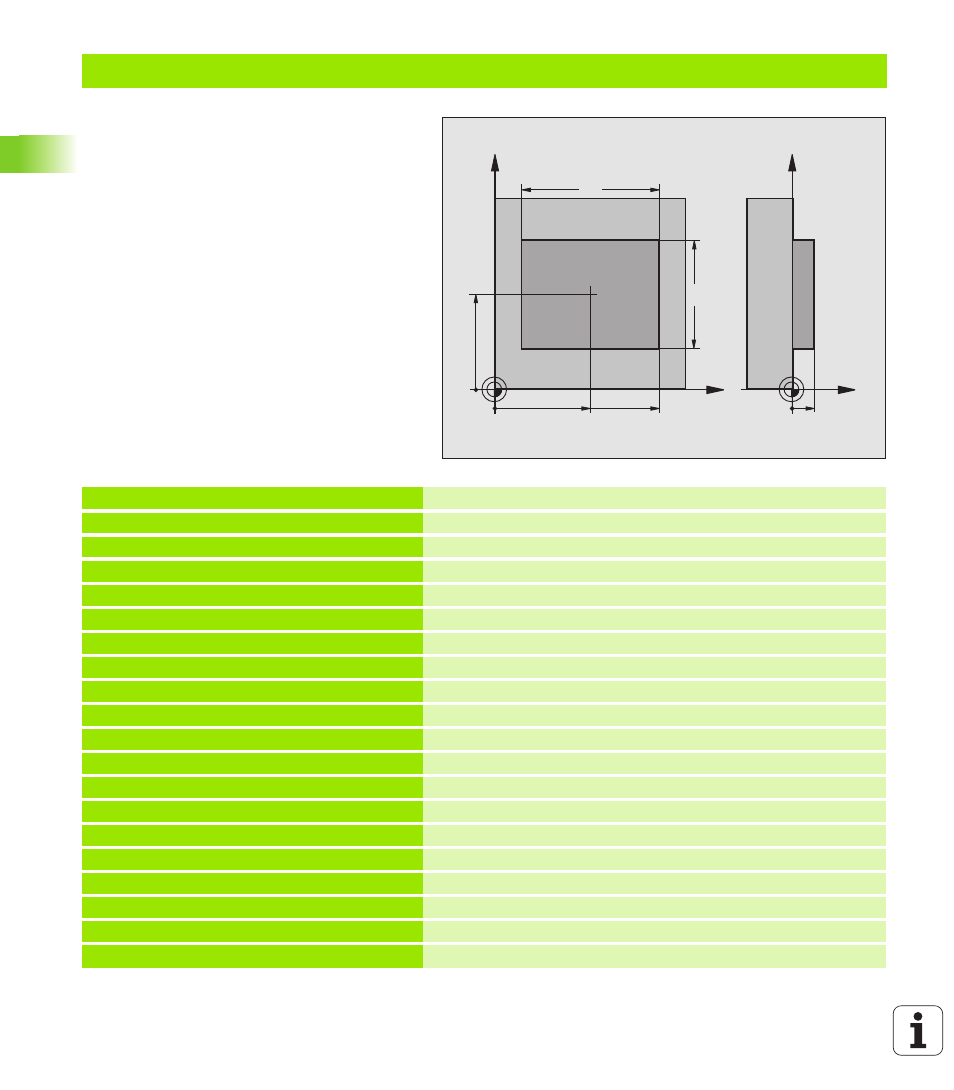

Beispiel: Rechteck-Zapfen messen und nachbearbeiten
Programm-Ablauf:
- Rechteck-Zapfen schruppen mit Aufmaß 0,5
- Rechteck-Zapfen messen
- Rechteck-Zapfen schlichten unter
Berücksichtigung der Messwerte
0 BEGIN PGM BEAMS MM
1 TOOL CALL 0 Z Werkzeug-Aufruf Vorbearbeitung
2 L Z+100 R0 F MAX Werkzeug freifahren
3 FN 0: Q1 = +81 Taschen-Länge in X (Schrupp-Maß)
4 FN 0: Q2 = +61 Taschen-Länge in Y (Schrupp-Maß)
5 CALL LBL 1 Unterprogramm zur Bearbeitung aufrufen
6 L Z+100 R0 F MAX M6 Werkzeug freifahren, Werkzeug-Wechsel
7 TOOL CALL 99 Z Taster aufrufen
8 TCH PROBE 424 MESSEN RECHTECK AUS. Gefrästes Rechteck messen
Q273=+50 ;MITTE 1. ACHSE
Q274=+50 ;MITTE 2. ACHSE
Q282=80 ;1. SEITEN-LAENGE Soll-Länge in X (Endgültiges Maß)
Q283=60 ;2. SEITEN-LAENGE Soll-Länge in Y (Endgültiges Maß)
Q261=-5 ;MESSHOEHE
Q320=0 ;SICHERHEITS-ABST.
Q260=+30 ;SICHERE HOEHE
Q301=0 ;FAHREN AUF S. HOEHE
Q284=0 ;GROESSTMASS 1. SEITE Eingabewerte für Toleranzprüfung nicht erforderlich
Q285=0 ;KLEINSTMASS 1. SEITE
Q286=0 ;GROESSTMASS 2. SEITE
X
Y
50
50
80
Z
Y
10
60
