2.4 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
men

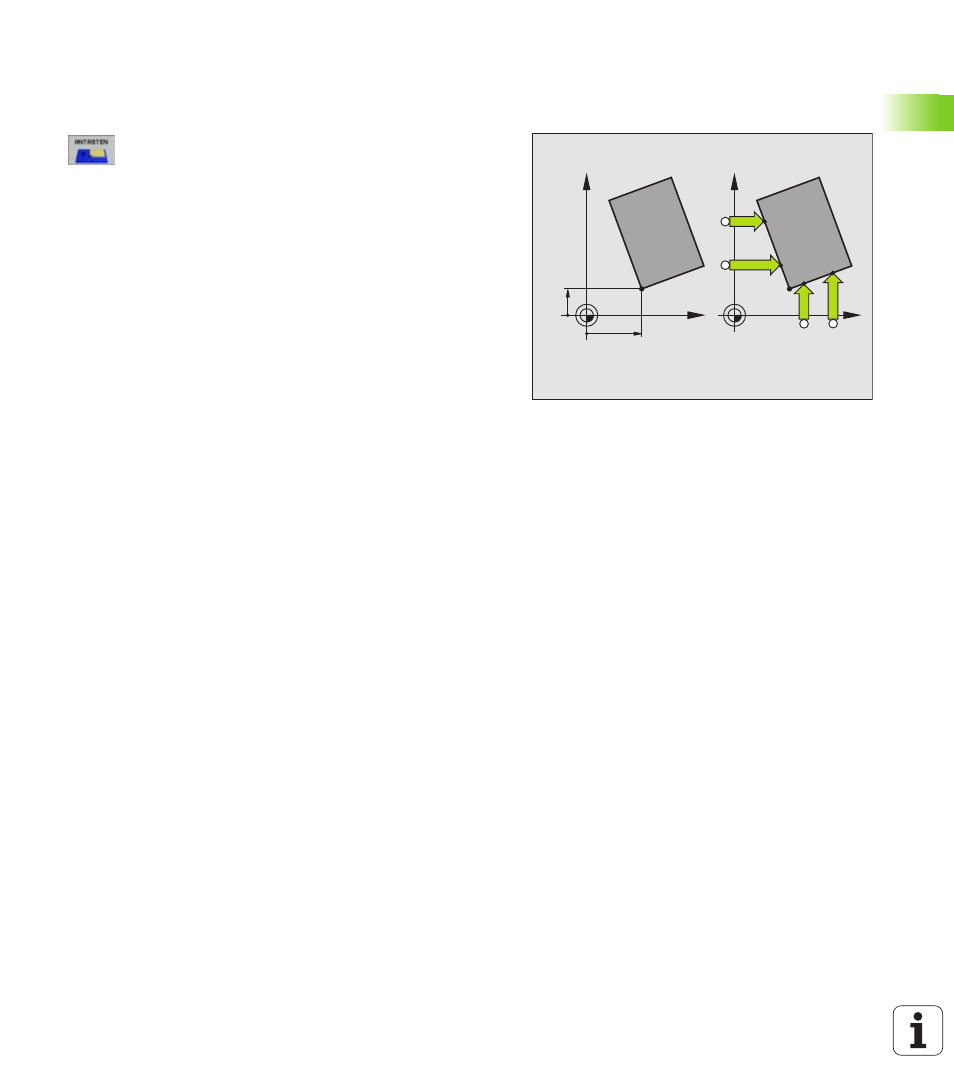

Ecke als Bezugspunkt – Punkte übernehmen, die
für Grunddrehung angetastet wurden (siehe Bild
rechts)
8
Antastfunktion wählen: Softkey ANTASTEN P drücken
8
Antastpunkte aus Grunddrehung ?
: Taste ENT drük-
ken, um die Koordinaten der Antastpunkte zu über-
nehmen
8
Tastsystem in die Nähe des ersten Antastpunkts auf
der Werkstück-Kante positionieren, die für die Grund-
drehung nicht angetastet wurde
8
Antastrichtung wählen: Über Softkey wählen
8
Antasten: Externe START-Taste drücken
8
Tastsystem in die Nähe des zweiten Antastpunkts auf
der gleichen Kante positionieren
8
Antasten: Externe START-Taste drücken
8
Bezugspunkt
: Beide Koordinaten des Bezugspunkts im
Menüfenster eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-
Zyklen in eine Nullpunkt-Tabelle schreiben”, Seite 24,
oder siehe „Messwerte aus den Tastsystem-Zyklen
in die Preset-Tabelle schreiben”, Seite 25)
8
Antast-Funktion beenden: Taste END drücken
Ecke als Bezugspunkt – Punkte nicht
übernehmen, die für Grunddrehung angetastet
wurden
8
Antastfunktion wählen: Softkey ANTASTEN P drücken
8
Antastpunkte aus Grunddrehung ?
: Mit Taste NO ENT verneinen
(Dialogfrage erscheint nur, wenn Sie zuvor eine Grunddrehung
durchgeführt haben)
8
Beide Werkstück-Kanten je zweimal antasten
8
Bezugspunkt
: Koordinaten des Bezugspunkts eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, oder Werte in eine Tabelle schrei-
ben (siehe „Messwerte aus den Tastsystem-Zyklen in eine Null-
punkt-Tabelle schreiben”, Seite 24, oder siehe „Messwerte aus den
Tastsystem-Zyklen in die Preset-Tabelle schreiben”, Seite 25)
8
Antast-Funktion beenden: Taste END drücken
P
X=?
Y=?
X
Y
P
X
Y
