3.2 Bezugspunkt
e
aut
omatisc
h er
mit
teln
8

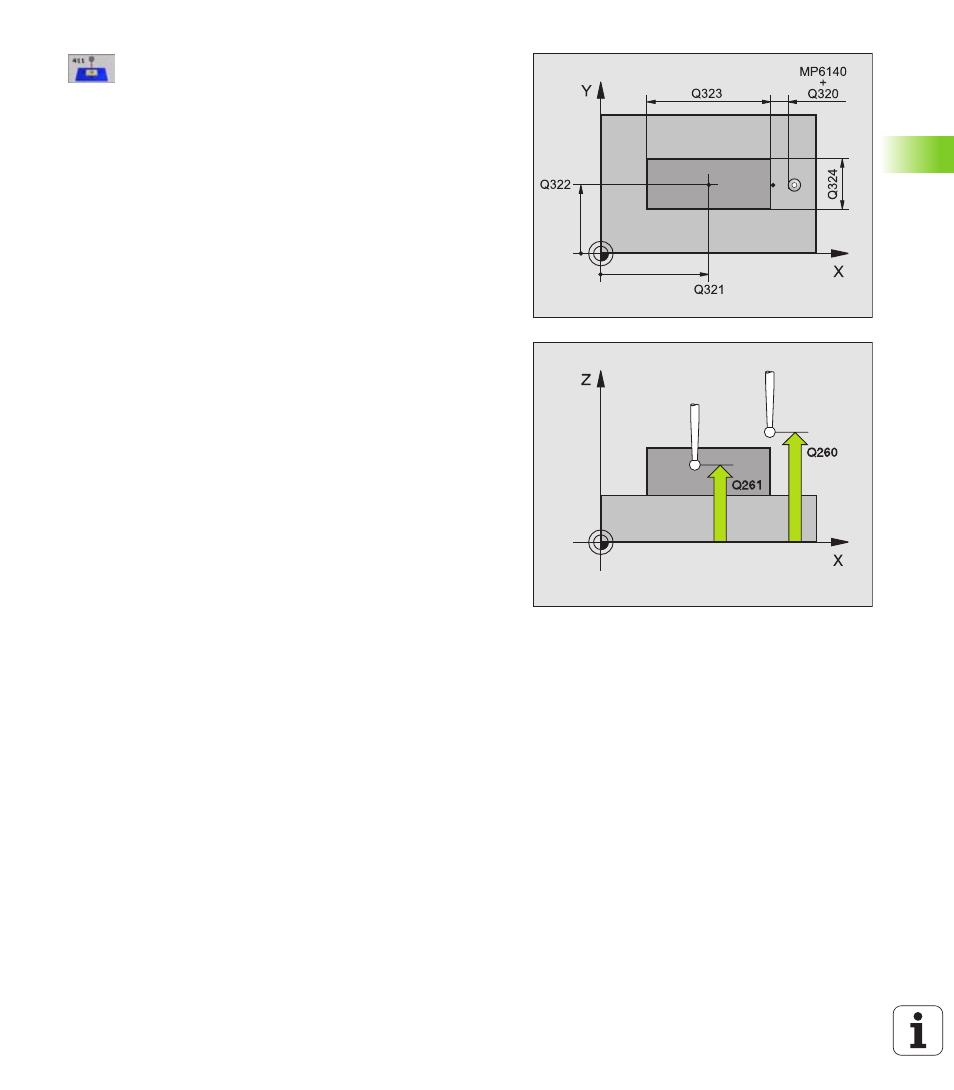

Mitte 1. Achse
Q321 (absolut): Mitte des Zapfens in
der Hauptachse der Bearbeitungsebene
8
Mitte 2. Achse
Q322 (absolut): Mitte des Zapfens in
der Nebenachse der Bearbeitungsebene
8
1. Seiten-Länge
Q323 (inkremental): Länge des Zap-
fens, parallel zur Hauptachse der Bearbeitungsebene
8
2. Seiten-Länge
Q324 (inkremental): Länge des Zap-
fens, parallel zur Nebenachse der Bearbeitungsebene
8
Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
8
Sicherheits-Abstand
Q320 (inkremental): Zusätzli-
cher Abstand zwischen Messpunkt und Tastsystem-
kugel. Q320 wirkt additiv zu MP6140
8
Sichere Höhe
Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tast-
system und Werkstück (Spannmittel) erfolgen kann
8
Fahren auf sichere Höhe
Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe verfah-
ren
8
Nullpunkt-Nummer in Tabelle
Q305: Nummer in der
Nullpunkt-Tabelle/Preset-Tabelle angeben, in der die
TNC die Koordinaten der Zapfenmitte speichern soll.
Bei Eingabe von Q305=0, setzt die TNC die Anzeige
automatisch so, dass der neue Bezugspunkt in der
Zapfenmitte sitzt
8
Neuer Bezugspunkt Hauptachse
Q331 (absolut): Koor-
dinate in der Hauptachse, auf die die TNC die ermit-
telte Zapfenmitte setzen soll. Grundeinstellung = 0
8
Neuer Bezugspunkt Nebenachse
Q332 (absolut): Koor-
dinate in der Nebenachse, auf die die TNC die ermit-
telte Zapfenmitte setzen soll. Grundeinstellung = 0
