3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen
8
1 Messpunkt 1. Achse
Q263 (absolut): Koordinate des
ersten Antastpunktes in der Hauptachse der Bearbei-
tungsebene
8
1 Messpunkt 2. Achse
Q264 (absolut): Koordinate des
ersten Antastpunktes in der Nebenachse der Bearbei-
tungsebene
8
Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
8
Sicherheits-Abstand
Q320 (inkremental): Zusätzli-
cher Abstand zwischen Messpunkt und Tastsystem-
kugel. Q320 wirkt additiv zu MP6140
8
Messachse (1..3: 1=Hauptachse)
Q272: Achse in der
die Messung erfolgen soll:
1: Hauptachse = Messachse
2: Nebenachse = Messachse
3: Tastsystem-Achse = Messachse
8
Verfahrrichtung 1
Q267: Richtung, in der das Tast-
system auf das Werkstück zufahren soll:
-1: Verfahrrichtung negativ
+1:Verfahrrichtung positiv
8
Sichere Höhe
Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tast-
system und Werkstück (Spannmittel) erfolgen kann
8
Messprotokoll
Q281: Festlegen, ob die TNC ein Mes-
sprotokoll erstellen soll:
0: Kein Messprotokoll erstellen
1: Messprotokoll erstellen: Die TNC legt die
Protokolldatei TCHPR427.TXT standardmäßig in
dem Verzeichnis ab, in dem auch Ihr Messprogramm
gespeichert ist
8
Größtmaß
Q288: Größter erlaubter Messwert
8
Kleinstmaß
Q289: Kleinster erlaubter Messwert
8
PGM-Stop bei Toleranzfehler
Q309: Festlegen, ob
die TNC bei Toleranz-Überschreitungen den Pro-
grammlauf unterbrechen und eine Fehlermeldung
ausgeben soll:
0: Programmlauf nicht unterbrechen, keine Fehler-
meldung ausgeben
1: Programmlauf unterbrechen, Fehlermeldung aus-
geben
8
Werkzeug-Nummer für Überwachung
Q330: Festlegen,
ob die TNC eine Werkzeug-Überwachung durchfüh-
ren soll (siehe „Werkzeug-Überwachung” auf Seite
96):
0: Überwachung nicht aktiv
>0: Werkzeug-Nummer in der Werkzeug-Tabelle
TOOL.T
Beispiel: NC-Sätze

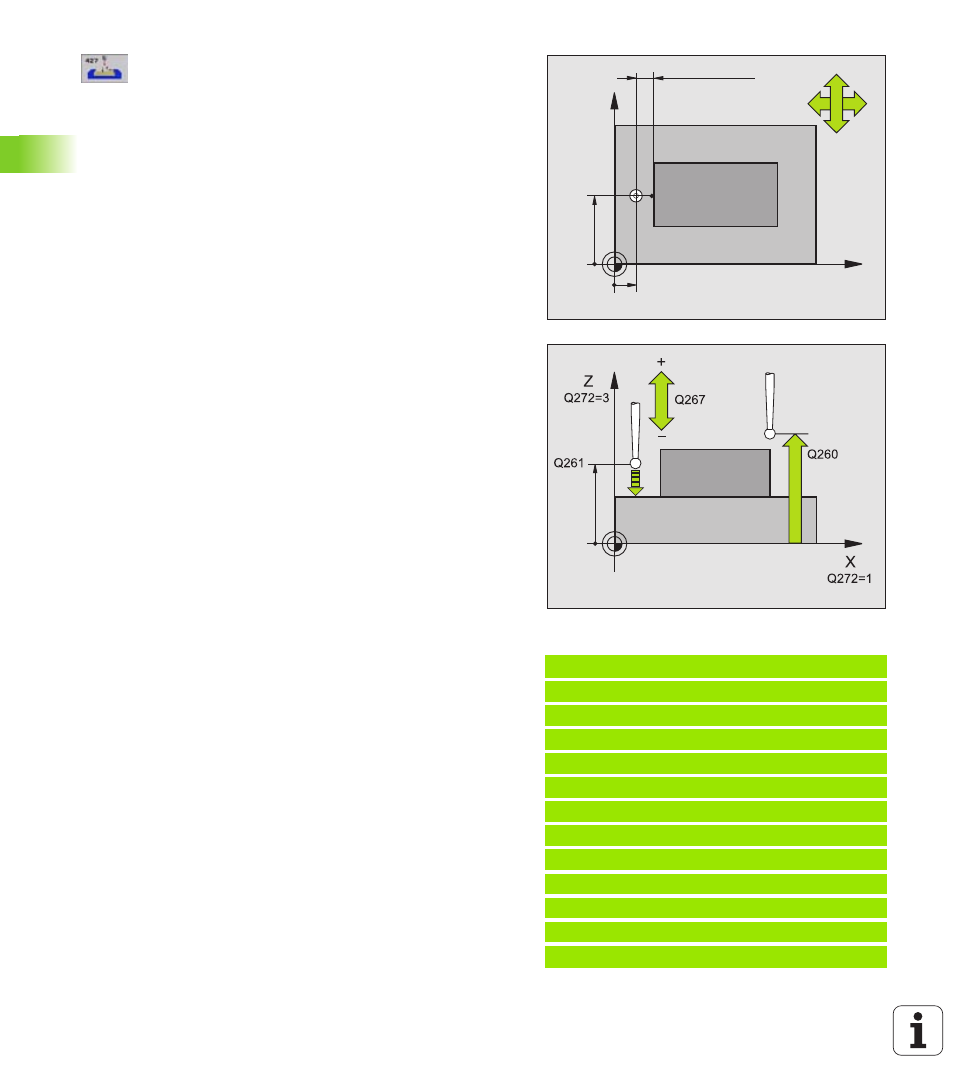

5 TCH PROBE 427 MESSEN KOORDINATE
Q263=+35 ;1. PUNKT 1. ACHSE
Q264=+45 ;1. PUNKT 2. ACHSE
Q261=+5 ;MESSHOEHE
Q320=0 ;SICHERHEITS-ABST.
Q272=3 ;MESSACHSE
Q267=-1 ;VERFAHRRICHTUNG
Q260=+20 ;SICHERE HOEHE
Q281=1 ;MESSPROTOKOLL
Q288=5,1 ;GROESSTMASS
Q289=4,95 ;KLEINSTMASS
Q309=0 ;PGM-STOP BEI FEHLER
Q330=0 ;WERKZEUG-NUMMER
X
Y
Q264
Q263
+
–
–
+
Q267
Q272=2
Q272=1
