70 3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.2 Bezugspunkt
e
aut
omatisc
h er
mit
teln

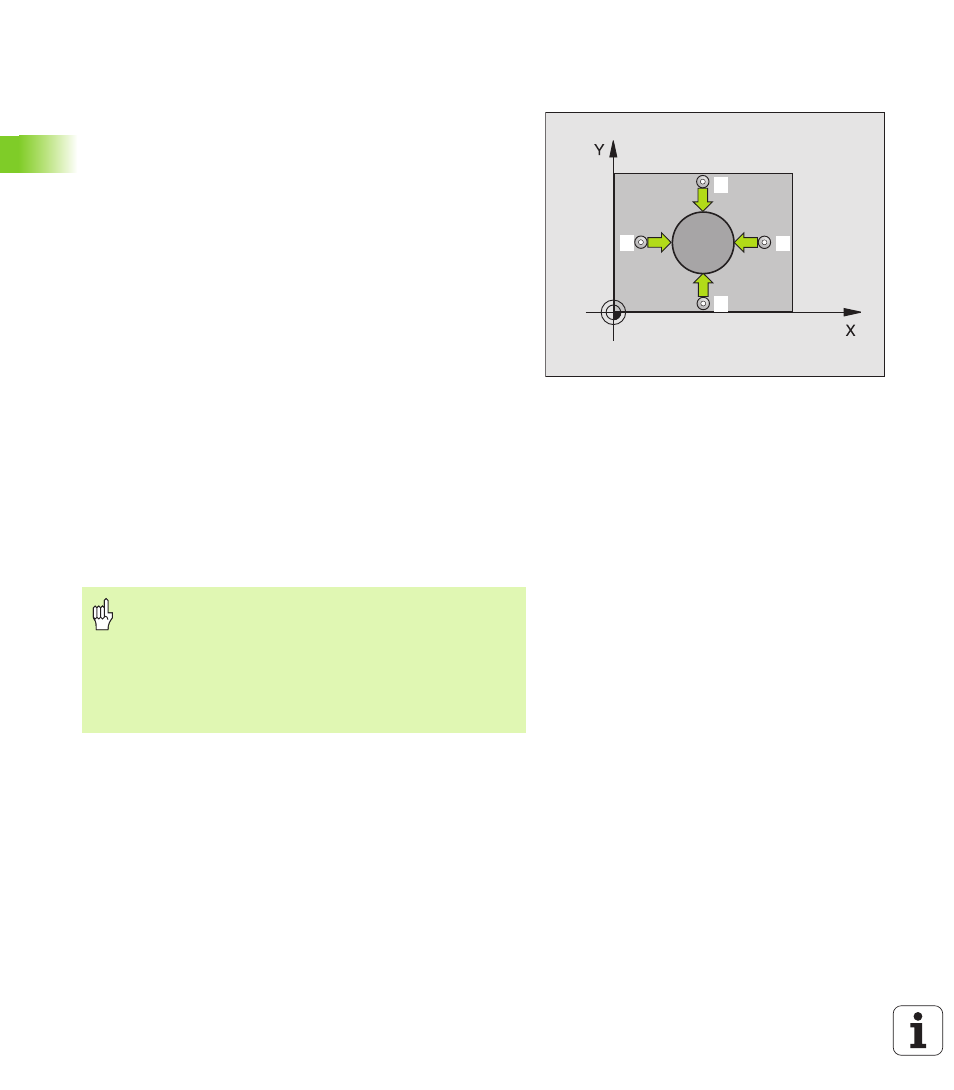

BEZUGSPUNKT KREIS AUSSEN (Tastsystem-
Zyklus 413, DIN/ISO: G413)
Der Tastsystem-Zyklus 413 ermittelt den Mittelpunkt eines Kreiszap-
fens und setzt diesen Mittelpunkt als Bezugspunkt. Wahlweise kann
die TNC den Mittelpunkt auch in eine Nullpunkt- oder Preset-Tabelle
schreiben.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsys-
tem-Zyklen abarbeiten” auf Seite 19) zum Antastpunkt
1 . Die TNC
berechnet die Antastpunkte aus den Angaben im Zyklus und dem
Sicherheits-Abstand aus MP6140
2 Anschließend fährt das Tastsystem auf die eingegebene Mess-
höhe und führt den ersten Antast-Vorgang mit Antast-Vorschub
(MP6120 bzw. MP6360) durch. Die TNC bestimmt die Antast-Rich-
tung automatisch in Abhängigkeit vom programmierten Startwin-
kel
3 Danach fährt das Tastsystem zirkular, entweder auf Messhöhe
oder auf Sicherer Höhe, zum nächsten Antastpunkt
2 und führt
dort den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zum Antastpunkt 3 und
danach zum Antastpunkt 4 und führt dort den dritten bzw. vierten
Antast-Vorgang durch
5 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und verarbeitet den ermittelten Bezugspunkt in
Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
„Berechneten Bezugspunkt speichern” auf Seite 60)
6 Wenn gewünscht, ermittelt die TNC anschließend in einem sepa-
raten Antast-Vorgang noch den Bezugspunkt in der Tastsystem-
Achse
3
2
1
4
Beachten Sie vor dem Programmieren
Um eine Kollision zwischen Tastsystem und Werkstück zu
vermeiden, geben Sie den Soll-Durchmesser der Tasche
(Bohrung) eher zu groß ein.
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
