122 3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen

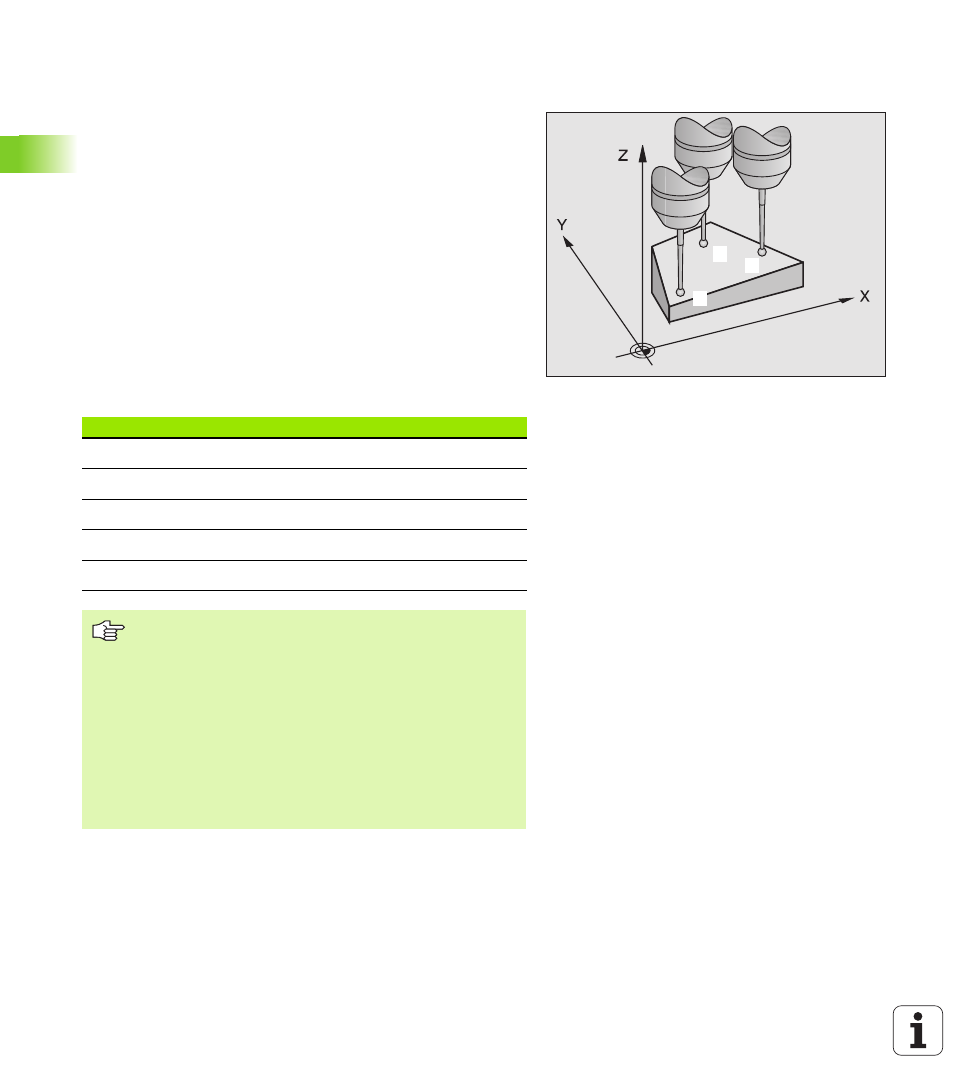

MESSEN EBENE (Tastsystem-Zyklus 431,
DIN/ISO: G431)
Der Tastsystem-Zyklus 431 ermittelt die Winkel einer Ebene durch
Messung dreier Punkte und legt die Werte in Systemparametern ab.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsys-
tem-Zyklen abarbeiten” auf Seite 19) zum programmierten Antast-
punkt
1 und misst dort den ersten Ebenenpunkt. Die TNC versetzt
dabei das Tastsystem um den Sicherheits-Abstand entgegen der
Antastrichtung
2 Anschließend fährt das Tastsystem zurück auf die Sichere Höhe,
danach in der Bearbeitungsebene zum Antastpunkt
2 und misst
dort den Istwert des zweiten Ebenenpunktes
3 Anschließend fährt das Tastsystem zurück auf die Sichere Höhe,
danach in der Bearbeitungsebene zum Antastpunkt
3 und misst
dort den Istwert des dritten Ebenenpunktes
4 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und speichert die ermittelten Winkelwerte in folgen-
den Q-Parametern:
2
3
1
Parameter-Nummer Bedeutung
Q158 Winkel der A-Achse
Q159 Winkel der B-Achse
Q170 Raumwinkel A
Q171 Raumwinkel B
Q172 Raumwinkel C
Beachten Sie vor dem Programmieren
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
Damit die TNC Winkelwerte berechnen kann, dürfen die
drei Messpunkte nicht auf einer Geraden liegen.
In den Parametern Q170 - Q172 werden die Raumwinkel
gespeichert, die bei der Funktion Bearbeitungsebene
Schwenken benötigt werden. Über die ersten zwei Mess-
punkte bestimmen Sie die Ausrichtung der Hauptachse
beim Schwenken der Bearbeitungsebene.
