58 3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.2 Bezugspunkt
e
aut
omatisc
h er
mit
teln
3.2 Bezugspunkte automatisch
ermitteln
Übersicht
Die TNC stellt zehn Zyklen zur Verfügung, mit denen Sie Bezugs-
punkte automatisch ermitteln und wie folgt verarbeiten können:
„ Ermittelte Werte direkt als Anzeigewerte setzen
„ Ermittelte Werte in die Preset-Tabelle schreiben
„ Ermittelte Werte in eine Nullpunkt-Tabelle schreiben

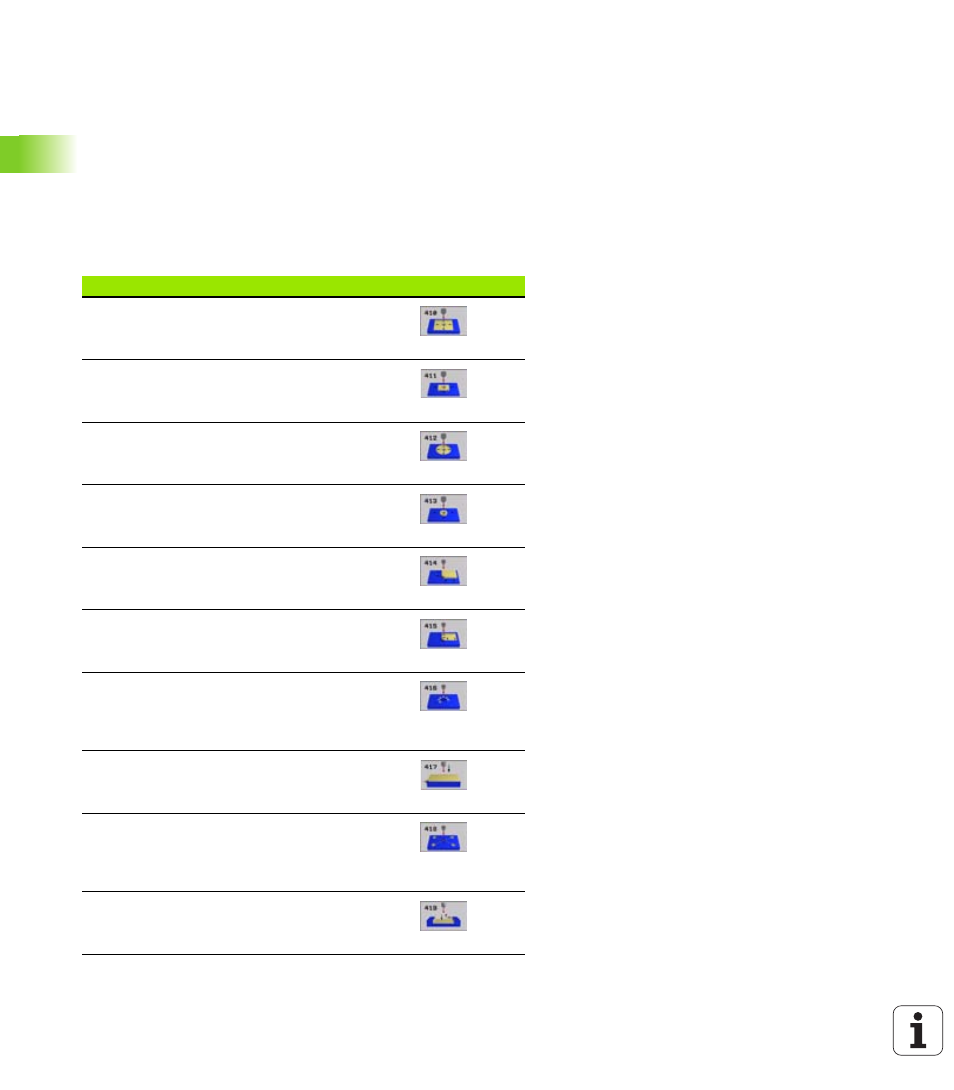

Zyklus Softkey
410 BZPKT RECHTECK INNEN Länge und Breite
eines Rechtecks innen messen, Rechteckmitte
als Bezugspunkt setzen
411 BZPKT RECHTECK AUSSEN Länge und
Breite eines Rechtecks außen messen, Recht-
eckmitte als Bezugspunkt setzen
412 BZPKT KREIS INNEN Vier beliebige Kreis-
punkte innen messen, Kreismitte als Bezugs-
punkt setzen
413 BZPKT KREIS AUSSEN Vier beliebige Kreis-
punkte außen messen, Kreismitte als Bezugs-
punkt setzen
414 BZPKT ECKE AUSSEN Zwei Geraden außen
messen, Schnittpunkt der Geraden als Bezugs-
punkt setzen
415 BZPKT ECKE INNEN Zwei Geraden innen
messen, Schnittpunkt der Geraden als Bezugs-
punkt setzen
416 BZPKT LOCHKREIS-MITTE (2. Softkey-
Ebene) Drei beliebige Bohrungen auf dem Loch-
kreis messen, Lochkreis-Mitte als Bezugspunkt
setzen
417 BZPKT TS.-ACHSE (2. Softkey-Ebene) Belie-
bige Position in der Tastsystem-Achse messen
und als Bezugspunkt setzen
418 BZPKT 4 BOHRUNGEN (2. Softkey-Ebene)
Jeweils 2 Bohrungen über Kreuz messen,
Schnittpunkt der Verbindungsgeraden als
Bezugspunkt setzen
419 BZPKT EINZELNE ACHSE (2. Softkey-
Ebene) Beliebige Position in einer wählbaren
Achse messen und als Bezugspunkt setzen
