98 3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen

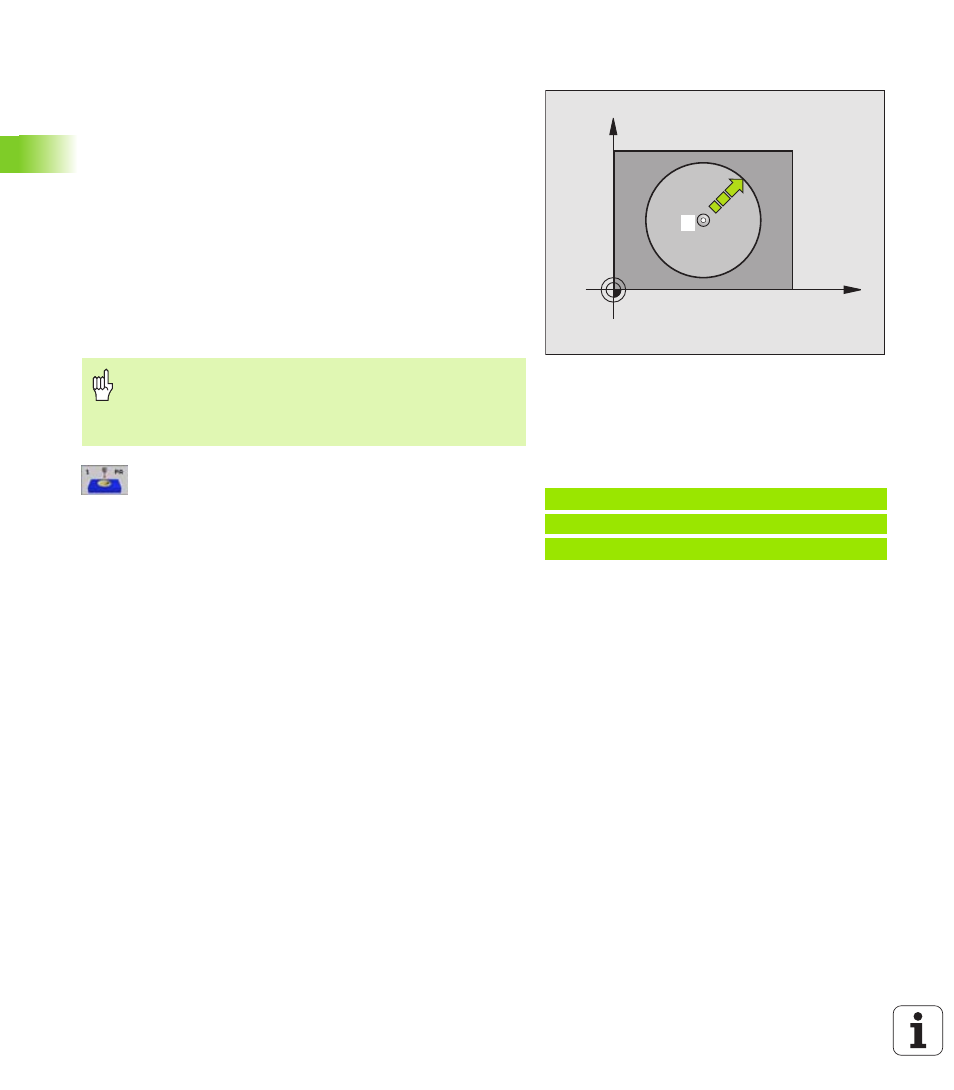

BEZUGSEBENE Polar (Tastsystem-Zyklus 1)
Der Tastsystem-Zyklus 1 ermittelt in einer beliebigen Antast-Richtung
eine beliebige Position am Werkstück.
1 Das Tastsystem fährt in einer 3D-Bewegung mit Eilvorschub (Wert
aus MP6150 bzw. MP6361) die im Zyklus programmierte Vorposi-
tion
1 an
2 Anschließend führt das Tastsystem den Antast-Vorgang mit
Antast-Vorschub (MP6120 bzw. MP6360) durch. Beim Antastvor-
gang verfährt die TNC gleichzeitig in 2 Achsen (abhängig vom
Antast-Winkel) Die Antast-Richtung ist über Polarwinkel im Zyklus
festzulegen
3 Nachdem die TNC die Position erfasst hat, fährt das Tastsystem
zurück auf den Startpunkt des Antast-Vorgangs. Die Koordinaten
der Position, an der sich das Tastsystem zum Zeitpunkt des Schalt-
signals befindet, speichert die TNC in den Parametern Q115 bis
Q119.
8 Antast-Achse : Antast-Achse mit Achswahl-Taste oder
über die ASCII-Tastatur eingeben. Mit Taste ENT
bestätigen
8 Antast-Winkel : Winkel bezogen auf die Antast-Achse,
in der das Tastsystem verfahren soll
8 Positions-Sollwert : Über die Achswahl-Tasten oder
über die ASCII-Tastatur alle Koordinaten für das Vor-
positionieren des Tastsystems eingeben
8 Eingabe abschließen: Taste ENT drücken
X
Y
1
Beachten Sie vor dem Programmieren
Tastsystem so vorpositionieren, dass eine Kollision beim
Anfahren der programmierten Vorposition vermieden
wird.
Beispiel: NC-Sätze
67 TCH PROBE 1.0 BEZUGSEBENE POLAR
68 TCH PROBE 1.1 X WINKEL: +30
69 TCH PROBE 1.2 X+5 Y+0 Z-5
