36 2 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
2.4 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
men
Bezugspunkte über Bohrungen/Kreiszapfen
setzen

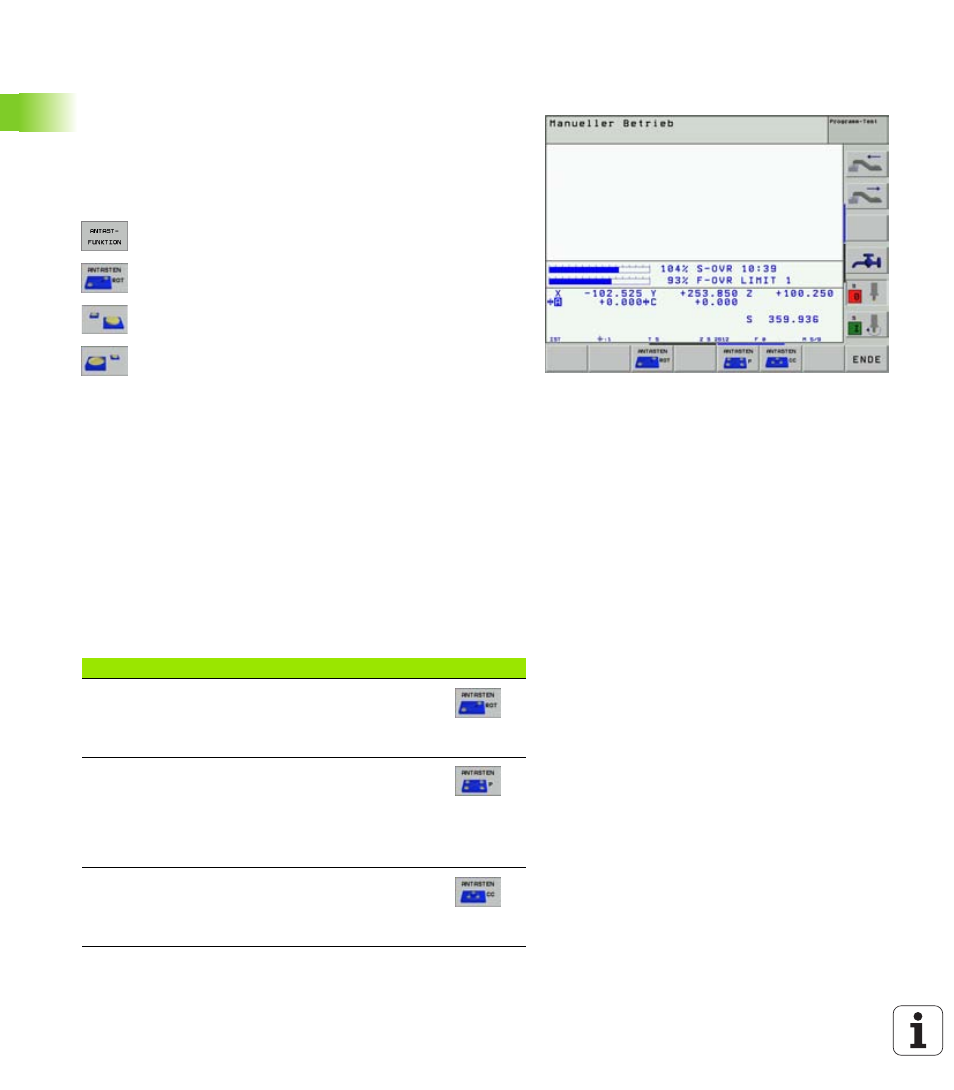

In der zweiten Softkey-Leiste stehen Softkeys zur Verfügung, mit
denen Sie Bohrungen oder Kreiszapfen zum Bezugspunkt-Setzen nut-
zen können.
Festlegen ob Bohrung oder Kreiszapfen angetastet werden soll
In der Grundeinstellung werden Bohrungen angetastet.
8 Antastfunktion wählen: Softkey ANTAST-FUNKTION
drücken, Softkeyleiste weiterschalten
8 Antastfunktion wählen: z.B. Softkey ANTASTEN ROT
drücken
8 Kreiszapfen sollen angetastet werden: Über Softkey
festlegen
8 Bohrungen sollen angetastet werden: Über Softkey
festlegen
Bohrungen antasten
Tastsystem ungefähr in der Mitte der Bohrung vorpositionieren. Nach-
dem Sie die externe START-Taste gedrückt haben, tastet die TNC
automatisch vier Punkte der Bohrungswand an.
Anschließend fahren Sie das Tastsystem zur nächsten Bohrung und
tasten diese genauso an. Die TNC wiederholt diesen Vorgang, bis alle
Bohrungen für die Bezugspunkt-Bestimmung angetastet sind.
Kreiszapfen antasten
Tastsystem in die Nähe des ersten Antastpunkts am Kreiszapfen
positionieren. Über Softkey Antastrichtung wählen, Antastvorgang mit
externer START-Taste ausführen. Vorgang insgesamt viermal ausfüh-
ren.
Übersicht
Zyklus Softkey
Grunddrehung über 2 Bohrungen:
Die TNC ermittelt den Winkel zwischen der Verbin-
dungslinie der Bohrungs-Mittelpunkte und einer Soll-
Lage (Winkel-Bezugsachse)
Bezugspunkt über 4 Bohrungen:
Die TNC ermittelt den Schnittpunkt der beiden zuerst
und der beiden zuletzt angetasteten Bohrungen. Tas-
ten Sie dabei über Kreuz an (wie auf dem Softkey dar-
gestellt), da die TNC sonst einen falschen Bezugs-
punkt berechnet
Kreismittelpunkt über 3 Bohrungen:
Die TNC ermittelt eine Kreisbahn, auf der alle 3 Boh-
rungen liegen und errechnet für die Kreisbahn einen
Kreismittelpunkt.
