HEIDENHAIN iTNC 530 23
2.1 Einführ
ung
Messwerte aus den Tastsystem-Zyklen
protokollieren

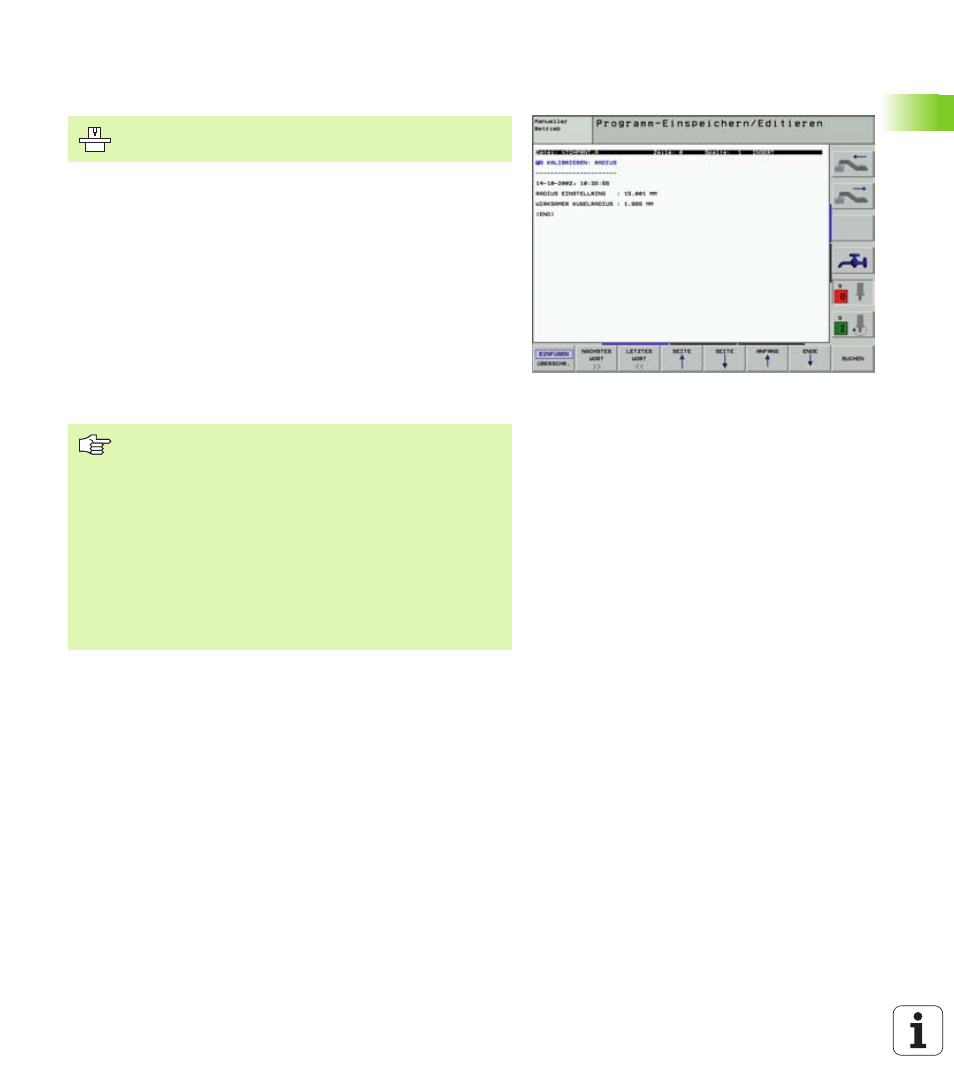

Nachdem die TNC einen beliebigen Tastsystem-Zyklus ausgeführt hat,
zeigt die TNC den Softkey DRUCKEN. Wenn Sie den Softkey betäti-
gen, protokolliert die TNC die aktuellen Werte des aktiven Tastsystem-
Zyklus. Über die PRINT-Funktion im Schnittstellen-Konfigurations-
menü (siehe Benutzer-Handbuch, „12 MOD-Funktionen, Daten-
schnittstelle einrichten“) legen Sie fest, ob die TNC:
„ die Messergebnisse ausdrucken soll
„ die Messergebnisse auf der Festplatte der TNC speichern soll
„ die Messergebnisse auf einem PC speichern soll
Wenn Sie die Messergebnisse speichern, legt die TNC die ASCII-Datei
%TCHPRNT.A an. Falls Sie im Schnittstellen-Konfigurationsmenü kei-
nen Pfad und keine Schnittstelle festgelegt haben, speichert die TNC
die Datei %TCHPRNT im Haupt-Verzeichnis TNC:\ ab.
Die TNC muss für diese Funktion vom Maschinenherstel-
ler vorbereitet sein. Maschinenhandbuch beachten!
Wenn Sie den Softkey DRUCKEN drücken, darf die Datei
%TCHPRNT.A in der Betriebsart Programm-
Einspeichern/Editieren nicht angewählt sein. Sonst gibt
die TNC eine Fehlermeldung aus.
Die TNC schreibt die Messwerte ausschließlich in die
Datei %TCHPRNT.A. Wenn Sie mehrere Tastsystem-
Zyklen hintereinander ausführen und deren Messwerte
speichern wollen, müssen Sie den Inhalt der Datei %TCH-
PRNT.A zwischen den Tastsystem-Zyklen sichern, indem
Sie sie kopieren oder umbenennen.
Format und Inhalt der Datei %TCHPRNT legt Ihr Maschi-
nenhersteller fest.
