3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.3 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen
8

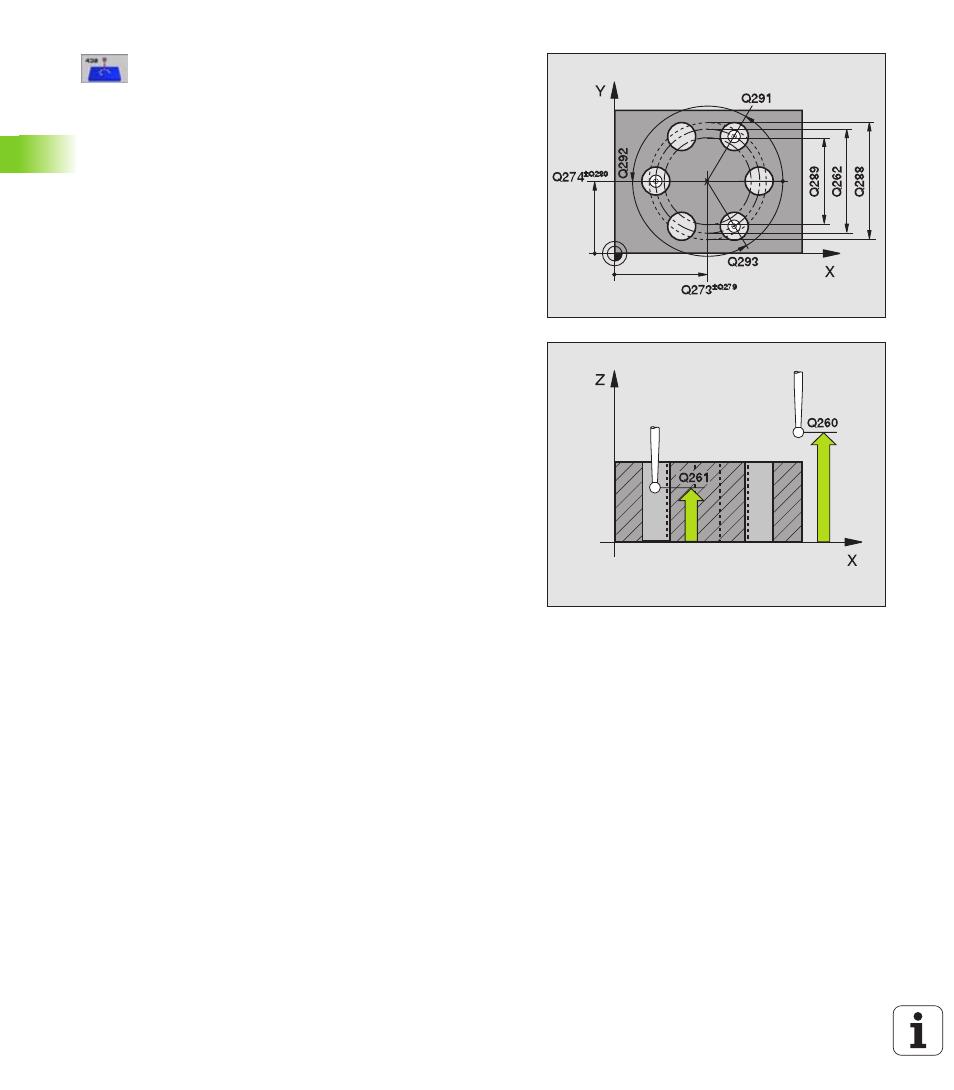

Mitte 1. Achse
Q273 (absolut): Lochkreis-Mitte (Soll-
wert) in der Hauptachse der Bearbeitungsebene
8
Mitte 2. Achse
Q274 (absolut): Lochkreis-Mitte (Soll-
wert) in der Nebenachse der Bearbeitungsebene
8
Soll-Durchmesser
Q262: Lochkreis-Durchmesser ein-
geben
8
Winkel 1. Bohrung
Q291 (absolut): Polarkoordinaten-
Winkel des ersten Bohrungs-Mittelpunktes in der
Bearbeitungsebene
8
Winkel 2. Bohrung
Q292 (absolut): Polarkoordinaten-
Winkel des zweiten Bohrungs-Mittelpunktes in der
Bearbeitungsebene
8
Winkel 3. Bohrung
Q293 (absolut): Polarkoordinaten-
Winkel des dritten Bohrungs-Mittelpunktes in der
Bearbeitungsebene
8
Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
8
Sichere Höhe
Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tast-
system und Werkstück (Spannmittel) erfolgen kann
8
Größtmaß
Q288: Größter erlaubter Lochkreis-Durch-
messer
8
Kleinstmaß
Q289: Kleinster erlaubter Lochkreis-
Durchmesser
8
Toleranzwert Mitte 1. Achse
Q279: Erlaubte Lageab-
weichung in der Hauptachse der Bearbeitungsebene
8
Toleranzwert Mitte 2. Achse
Q280: Erlaubte Lageab-
weichung in der Nebenachse der Bearbeitungsebene
