76

3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle

3.2 Bezugspunkt

e

aut

omatisc

h er

mit

teln

BEZUGSPUNKT ECKE INNEN (Tastsystem-
Zyklus 415, DIN/ISO: G415)

Der Tastsystem-Zyklus 415 ermittelt den Schnittpunkt zweier Gera-
den und setzt diesen Schnittpunkt als Bezugspunkt. Wahlweise kann
die TNC den Schnittpunkt auch in eine Nullpunkt- oder Preset-Tabelle
schreiben.

1

Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsys-
tem-Zyklen abarbeiten” auf Seite 19) zum
ersten Antastpunkt

1

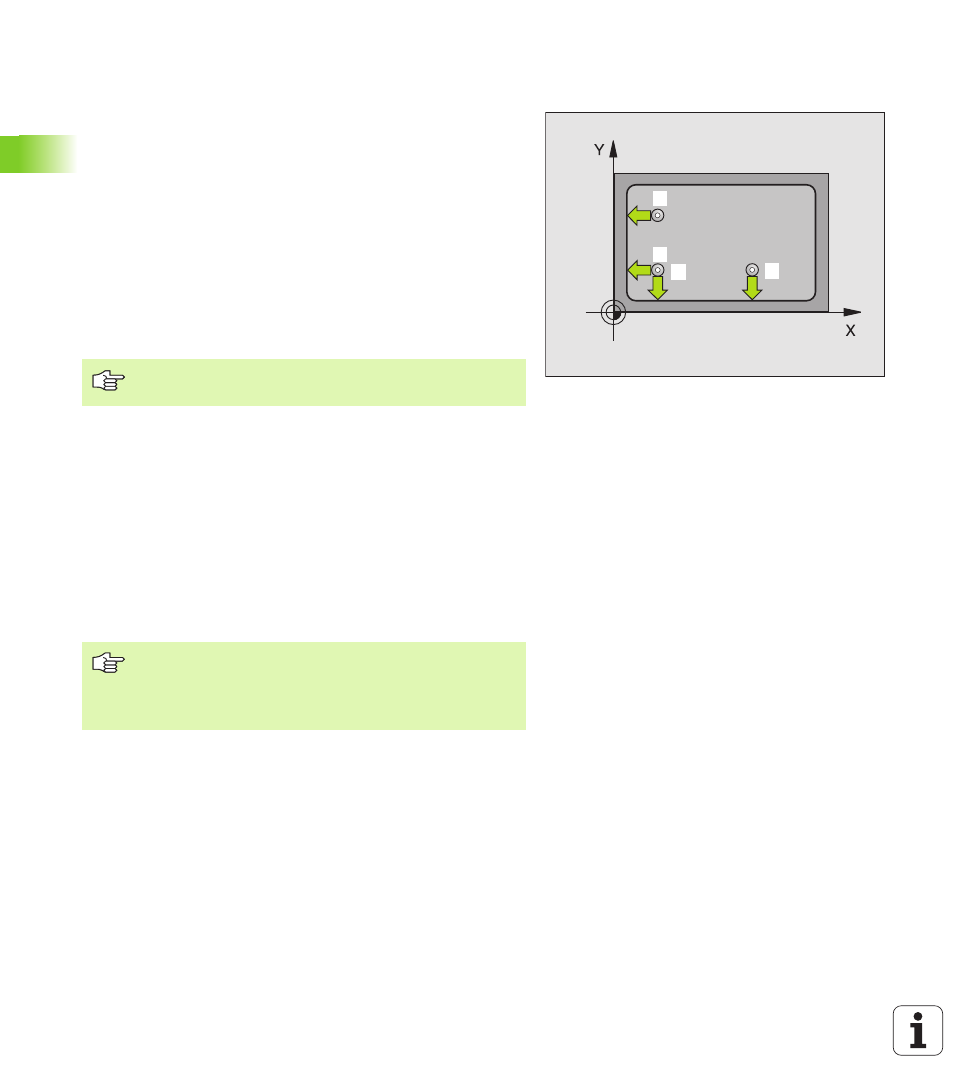

(siehe Bild rechts oben), den Sie im Zyklus definieren. Die TNC ver-
setzt dabei das Tastsystem um den Sicherheits-Abstand entgegen
der jeweiligen Verfahrrichtung

2

Anschließend fährt das Tastsystem auf die eingegebene Mess-
höhe und führt den ersten Antast-Vorgang mit Antast-Vorschub
(MP6120 bzw. MP6360) durch. Die Antast-Richtung ergibt sich
durch die Eckennummer

3

Danach fährt das Tastsystem zum nächsten Antastpunkt

2

und

führt dort den zweiten Antast-Vorgang durch

4

Die TNC positioniert das Tastsystem zum Antastpunkt

3

und

danach zum Antastpunkt

4

und führt dort den dritten bzw. vierten

Antast-Vorgang durch

5

Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und verarbeitet den ermittelten Bezugspunkt in
Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
„Berechneten Bezugspunkt speichern” auf Seite 60)

6

Wenn gewünscht, ermittelt die TNC anschließend in einem sepa-
raten Antast-Vorgang noch den Bezugspunkt in der Tastsystem-
Achse

4

3

1

2

Die TNC misst die erste Gerade immer in Richtung der
Nebenachse der Bearbeitungsebene.

Beachten Sie vor dem Programmieren

Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
