Kapitel 5 Bedienung Triggersystem RIGOL
DS1000Z Benutzerhandbuch 5-31

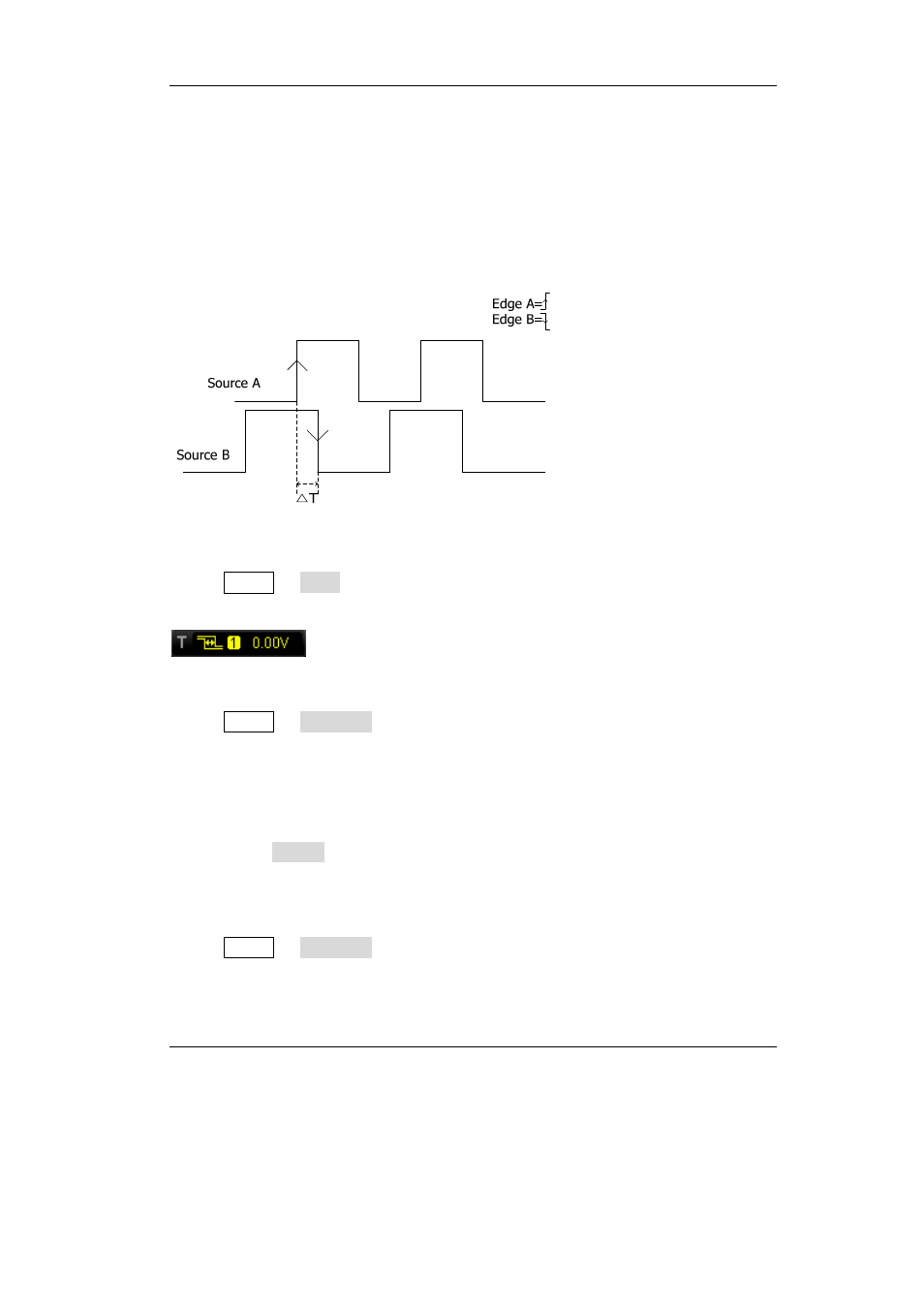

Verzögerter Trigger (Delay Trigger) (Option)
Triggert, wenn die Zeit △T (Zeitdifferenz zwischen den spezifizierten Flanken der
Signale A und B) die voreingestellte Vergleichszeit erreicht (siehe folgendes Bild).
Beachte:
Flanke A und Flanke B müssen aufeinander folgende Flanken sein.
Triggerart (Trigger Type):
Tasten MENU  Type drücken, um “Delay” zu wählen. Nun werden die Triggerin-
formationen in der oberen rechten Bildschirmecke angezeigt (siehe folgendes Bild).
Triggerquelle A (Source A):
Tasten MENU  Source A drücken, um als Triggerquelle Kanal1-4 (CH1-CH4) zu
wählen. Die aktuelle Triggerquelle und Triggerpegel werden in der oberen rechten
Bildschirmecke angezeigt. Entscheidend für die aktuelle Anzeige ist die letzte Tasten-
aktion.
Flanke Triggerquelle A (Edge A) :
Softkey Taste EdgeA drücken, um den Flankentyp Eingangssignal A für den “Delay
Trigger” zu wählen. Zur Auswahl stehen, Anstiegs- oder Abfallflanke.
Triggerquelle B (Source B):
Tasten MENU  Source B drücken, um als Triggerquelle Kanal1-4 (CH1-CH4) zu
wählen. Die aktuelle Triggerquelle und Triggerpegel werden in der oberen rechten
Bildschirmecke angezeigt. Entscheidend für die aktuelle Anzeige ist die letzte Tasten-
aktion.
