Kapitel 1 Kurzanleitung RIGOL
DS1000Z Benutzerhandbuch 1-15
nalamplitude wird größer oder kleiner und gleichermaßen ändert sich die ent-
sprechende Skalierungsinformation (z.B.
) an der unteren Bildschirmseite.
Diesen Knopf drücken, um zwischen Grob- oder Feineinstellung der vertikalen
Skalierung zu wählen.

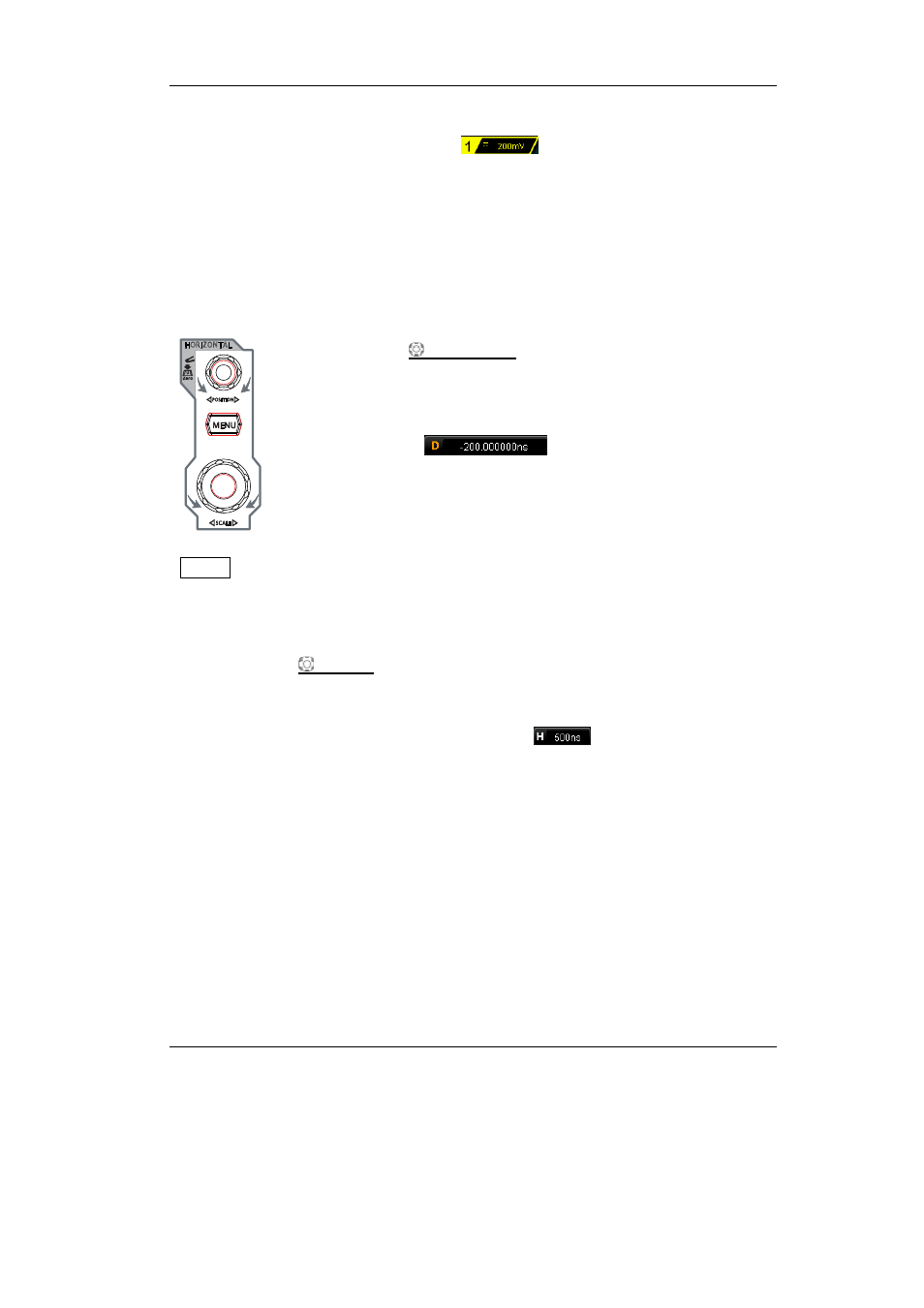

Horizontaleinstellung (HORIZONTAL)
HORIZONTAL POSITION: Ändert die horizontale Position
der aktuellen Signale. Der Triggerpunkt bewegt sich dabei relativ
zur Bildschirmmitte nach links oder rechts. Die Horizontalverschie-
bung beeinflusst alle Kanäle und ändert gleichermaßen die Posi-
tionsmeldung (z.B. ) in der oberen rechten Bild-
schirmecke. Diesen Knopf drücken, um die Horizontalverschiebung
(oder verzögerte Ablenkung) sofort rückgängig zu machen.
MENU: Taste drücken, um das Horizontal Einstellmenü zu öffnen. Die verzögerte
Ablenkfunktion kann ein- und ausgeschaltet und es kann zwischen verschiedenen
Ablenkungsarten gewählt werden.
HORIZONTAL
SCALE: Ändert die horizontale Skalierung (Zeitbasiseinstel-
lung). Rechtsdrehung verkleinert Zeitbasiswerte und Linksdrehung vergrößert die
Zeitbasiswerte. Alle Kanäle werden gedehnt oder komprimiert dargestellt und
gleichermaßen wird die Zeitbasisinformation (z.B.
) an der oberen Bild-
schirmseite geändert. Diesen Knopf drücken, um sofort in Stellung Ablenkver-
zögerung zu gelangen.
