Kapitel 5 Bedienung Triggersystem RIGOL
DS1000Z Benutzerhandbuch 5-7
Trigger Sperrzeit (Trigger Holdoff)
Der Trigger Modus “Sperrzeit” kann zur Stabilisierung der Bildschirmdarstellung kom-
plexer Signale wie z.B. Impulsfolgen verwendet werden. Die Sperrzeit (Holdoff) ist
die Zeit zwischen dem Erkennen eines Trigger-Zeitpunkts und dem Zeitfenster, um
erneut einen Trigger zu erkennen. Es werden nur definierte, schmale Zeitfenster (in
definierten Zeitabständen) für die Triggererkennung geöffnet. Während der Sperr-
zeit triggert das Oszilloskop nicht.

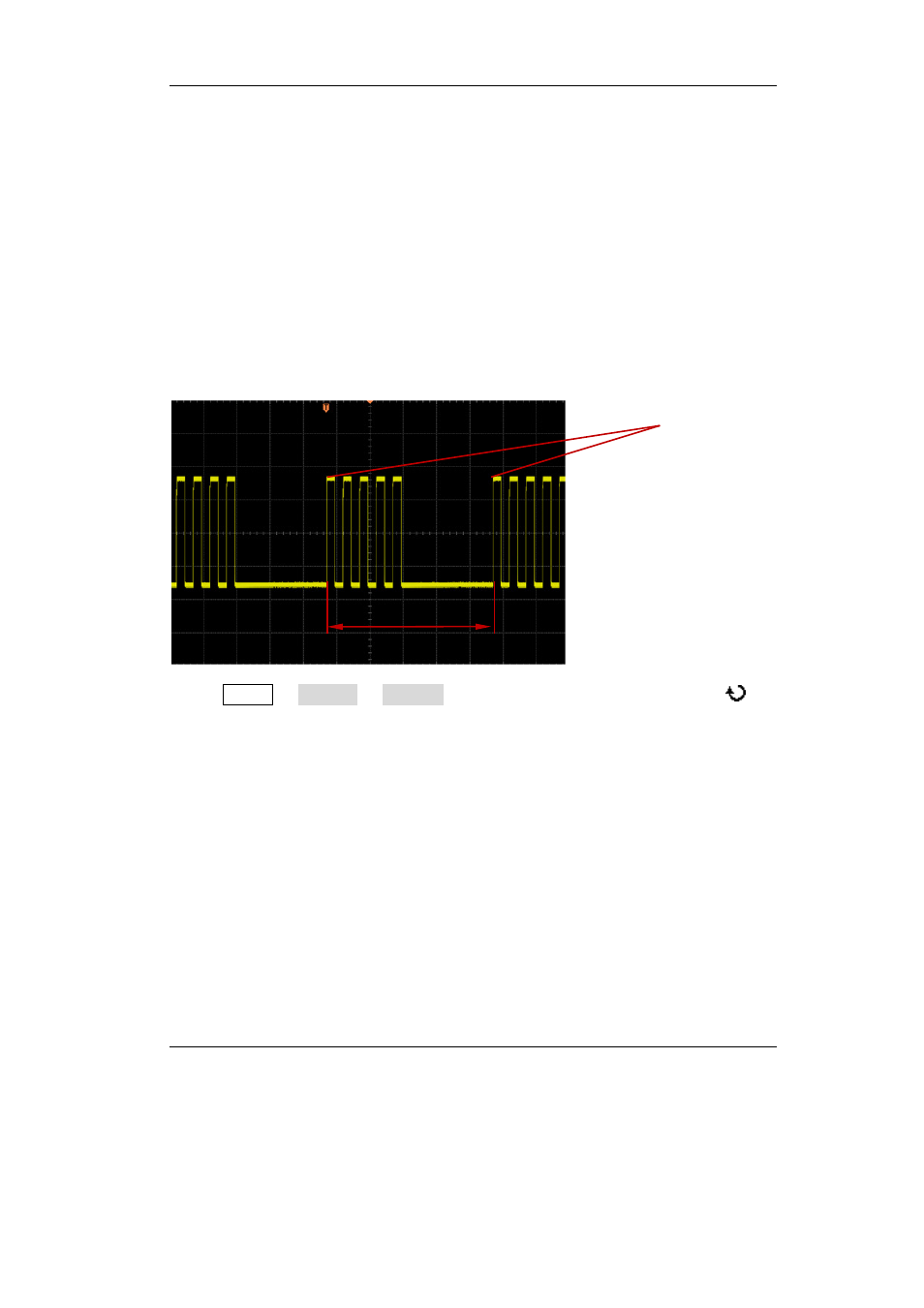

Bei einer Impulsfolge kann die Sperrzeit so eingestellt werden, daß das Oszilloskop
nur auf den ersten Impuls der Impulsfolge triggert (siehe folgendes Bild).
Tasten MENU  Setting  Holdoff drücken, mit dem Multifunktionsknopf
die
Sperrzeit (Holdoff) ändern, bis eine stabile Triggerung erreicht ist (Standard ist 16
ns). Der Einstellbereich der Sperrzeit (Holdoff) beträgt 16 ns bis 10 s.
Beachte:
Für den Trigger Typ “Video Trigger” ist die Triggerkopplung nicht verfügbar.
Trigger Sperrzeit
Trigger-Zeitpunkt,
Triggersteuerung
aktiviert
