Messungen Zeiten (Time Parameters)
1. Period: Periode (Period) Zeitdauer, in der ein Kurvenzug einen Zyklus
vervollständigt.
2. Frequency: Frequenz (Frequency) ist 1/Periodendauer.
3. Rise Time: Anstiegszeit (Rise Time) Zeitdauer der ansteigenden Flanke eines
Impulses vom niedrigsten zum höchsten Wert, gewöhnlich zwischen 10% und
90%.
4. Fall Time: Abfallzeit (Fall Time) Zeitdauer der abfallenden Flanke eines
Impulses vom höchstenzum niedrigsten Wert, gewöhnlich zwischen 90% und
10%.
5. + Width: +Impulsbreite (+Width) ist die Zeit, in der ein Impuls von einem
niedrigen auf einen hohen Spannungspegel und wieder zurück wechselt,
gemessen bei 50 % der vollen Spannung.
6. - Width: -Impulsbreite (-Width) ist die Zeit, in der ein Impuls von einem
hohen auf einen niedrigen Spannungspegel und wieder zurück wechselt,
gemessen bei 50 % der vollen Spannung.
7. + Duty: +Tastverhältnis (+Duty) positive Signalanteil über eine Periode
ermittelt und zur Signalperiode ins Verhältnis gesetzt.
8. - Duty: -Tastverhältnis (-Duty) negativer Signalanteil über eine Periode
ermittelt und zur Signalperiode ins Verhältnis gesetzt.

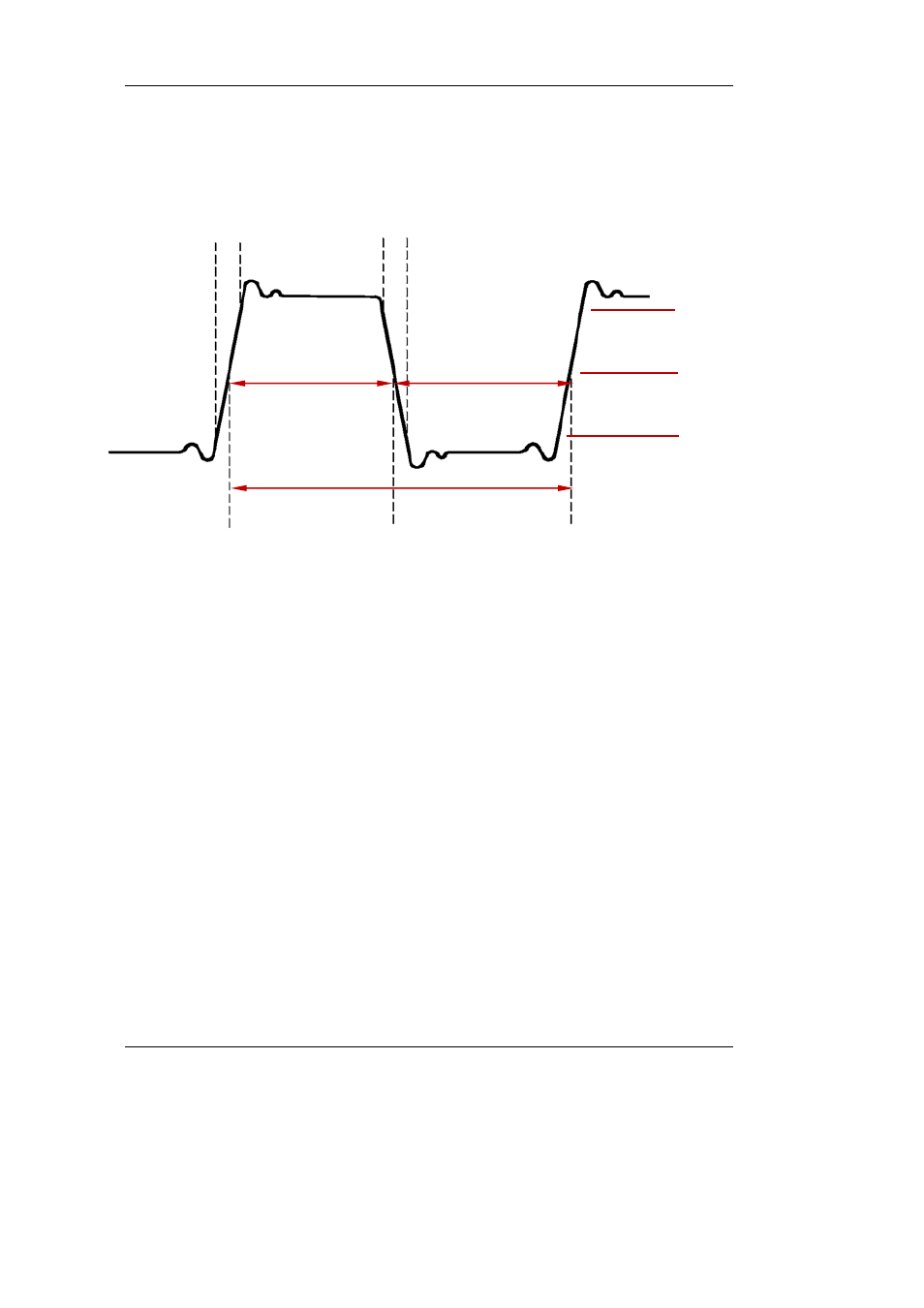

Periodendauer (Period)
Anstiegszeit
(RiseTime)
90%
10%
Abfallzeit
(FallTime)
-Impulsbreite
(- Width)
50%
+Impulsbreite
(+ Width)
