7. Adress Informationen (Address Information during Decoding)
Beim I2C Bus, steht vor jedem Datenwort die entsprechende Adresse. Die
Adresse wird in einem blauen Anzeigefeld auf dem Bildschirm dargestellt. Ein
“W” markiert eine Schreibadresse und ein “R” eine Leseadresse.
Softkeytaste ADDR drücken und “Normal” oder “R/W” wählen. Wird “R/W”
gewählt, ist das “R/W” Bit Teil des Wertes in
Address.
8. Fehlerinformationen (Error Information during Decoding)
Entspricht ACK (ACKnowledge Character) der Abfragebedingung erscheint das

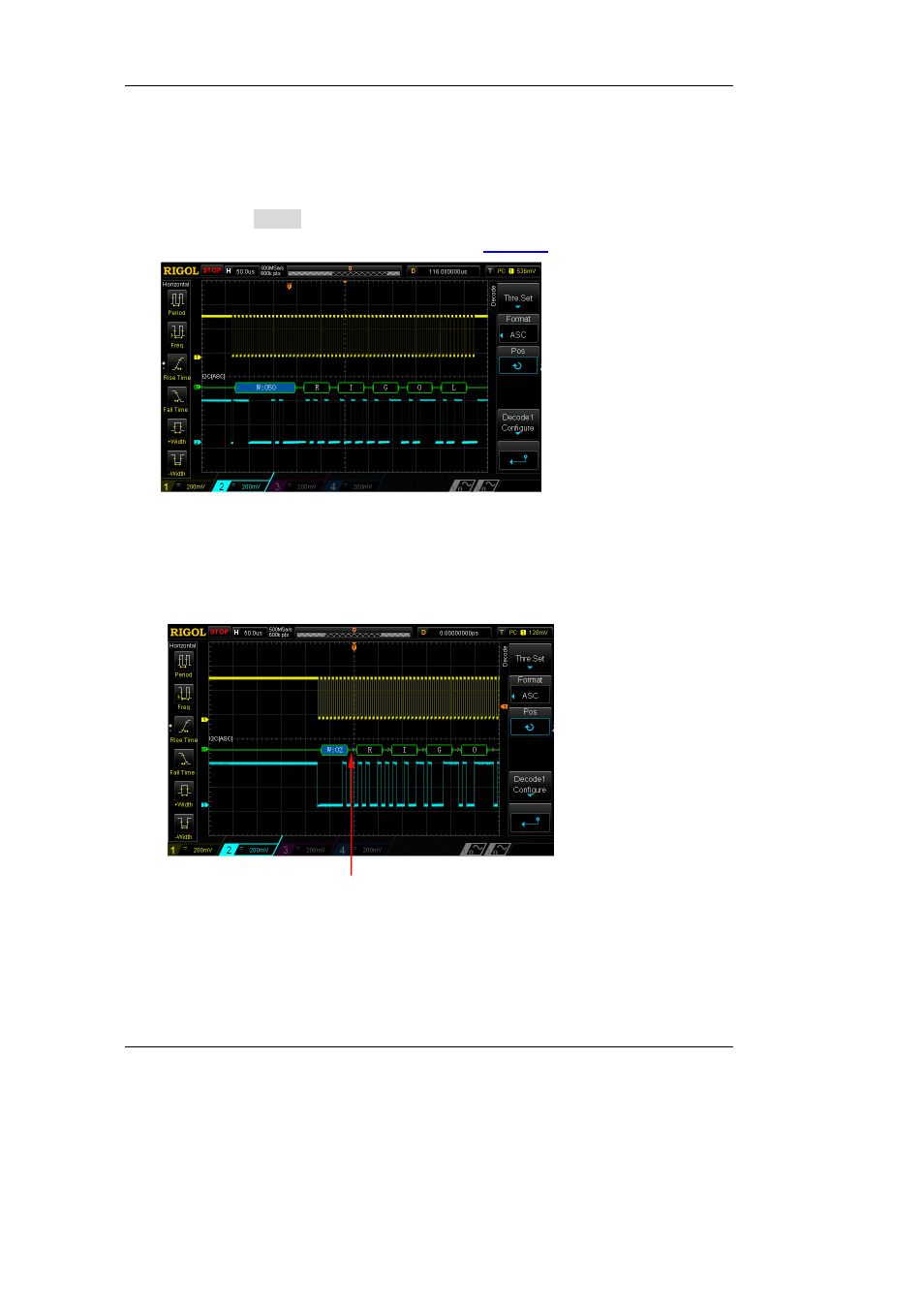

Fehlersymbol “?” auf dem Bildschirm (siehe folgendes Bidl).
ACK=1
