Nach dem die Modulationsart “AM” eingestellt ist, wird die Modulationsfre-
quenz und der Modulationsgrad eingestellt.
Modulationsfrequenz:
Softkey Taste Frequency drücken und die Modulationsfrequenz einstellen.
Der Einstellbereich beträgt 1 Hz bis 50 kHz. Weitere Informationen finden
Sie unter “
Frequenzeinstellung (To set frequency ”.
Modulationsgrad:
Der Modualtionsgrad ist der Beeinflussungsgrad des Modulationssignals auf
das Trägersignal in Prozent. Der Modulationsgradbereich beträgt 0% bis
120%.
Softkey Taste Depth drücken und den AM Modulationsgrad einstellen. Der
Einstellbereich beträgt 0% bis 120%.

0% Modulation: Ausgangsamplitude Hälfte des eingestellten Wertes.

100% Modulation: Ausgangsamplitude gleich eingestellter Wert.

>100% Modulation: wird die Ausgangsamplitude nicht größer als
5Vss/Vpp (50Ω Nennausgangsimpedanz).
Frequenz Modulation: Modulierte Signale bestehen aus dem Trägersig-
nal und dem Modulationssignal. Bei Frequenzmodulation (FM), folgt die
Trägerfrequenz augenblicklich der Amplitude des Modulationssignals.
Nach dem die Modulationsart “FM” eingestellt ist, wird die Modulationsfre-

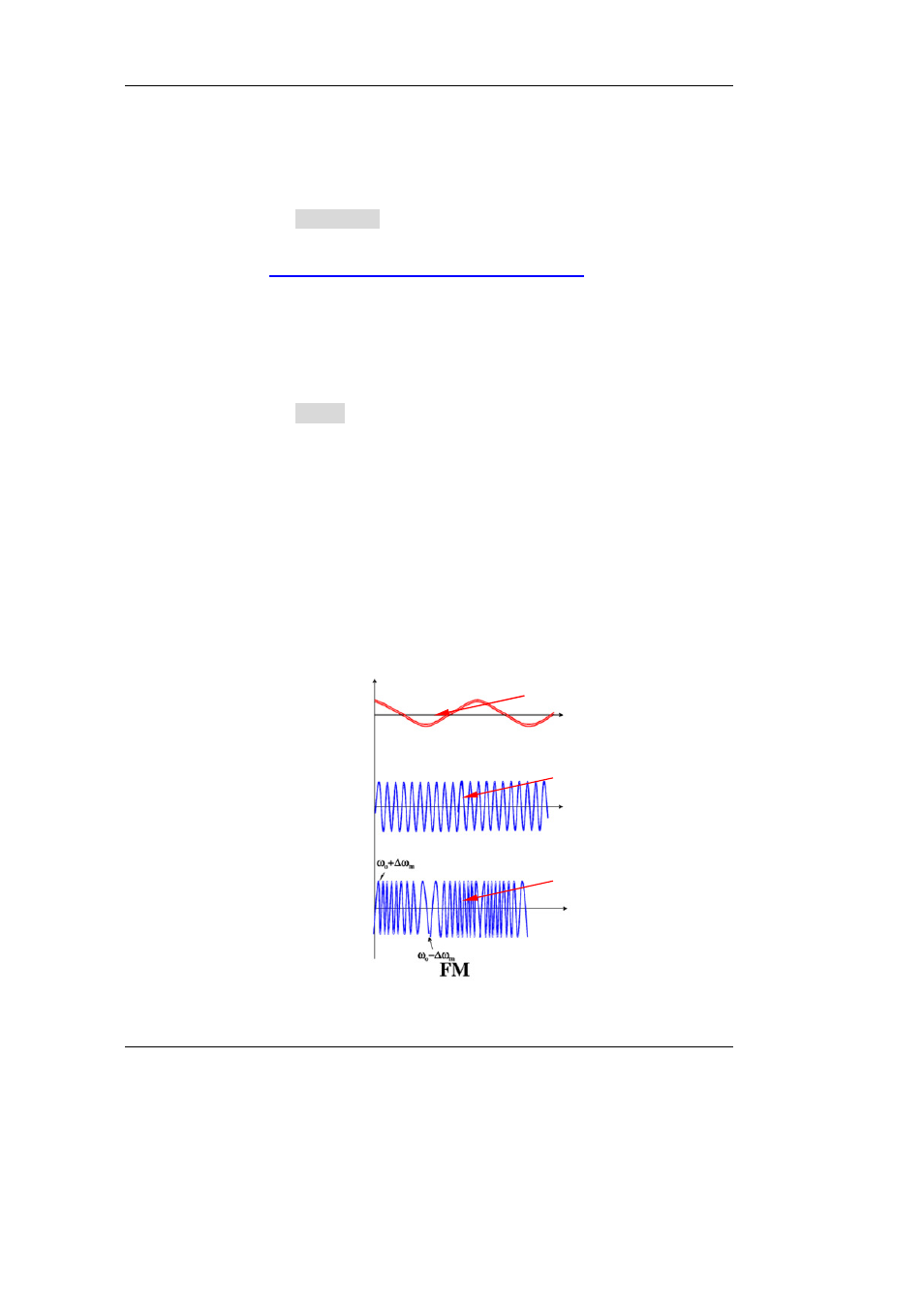

Modulationsfrequenz
Trägerfrequenz
Moduliertes Signal
