RIGOL MSO/DS1000Z Series Benutzerhandbuch
Seite 110
RIGOL
Kapitel 5 Bedienung Triggersystem
DS1000Z Benutzerhandbuch
5-36
RS232 Trigger (RS232 Trigger) (Option)

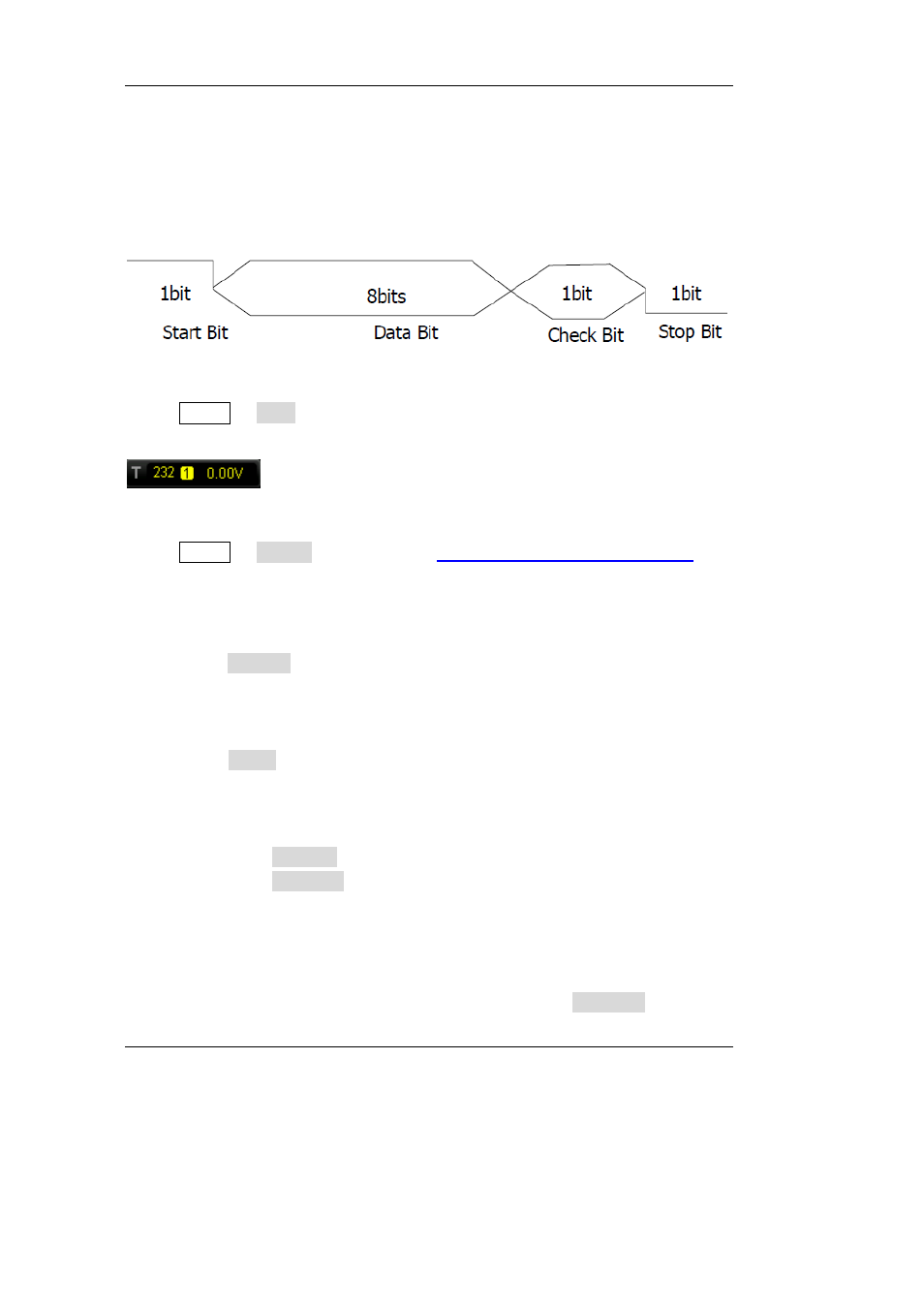

Triggert auf “Start Frame”, “Error Frame”, “Check Error” oder “Data”. Die folgende
Abbildung erläutert das RS232 Protokoll.
Triggerart (Trigger Type):
Tasten MENU Type drücken, um “RS232” zu wählen. Nun werden die Triggerin-
formationen in der oberen rechten Bildschirmecke angezeigt (siehe folgendes Bild).
Triggerquelle wählen (Source Selection):
Tasten MENU Source drücken, um als
Trigger Quelle (Trigger Source)
Ka-
nal1-4 (CH1-CH4) zu wählen. Die aktuelle Triggerquelle und Triggerpegel werden in
der oberen rechten Bildschirmecke angezeigt.
Polarität Daten (Polarity):
Softkey Taste Polarity drücken, um die Polarität der Datenübertragung einzustellen.
Es können “Normal” oder “Invert” eingestellt werden (Standard ist Normal).
Trigger Bedingungen (Trigger Condition): )
Softkey Taste When drücken, um Trigger Bedingungen einzustellen.
Start: Triggert auf den Start Datenübertragungsblock (Start Frame).
Error: Triggert auf ein „Fehlerwort“ („Error Frame“). Folgende Triggerbedingun-
gen können dafür eingestellt werden:
--Softkey Taste Stop Bit drücken, um StopBit(s) “1bit” oder “2bit” einzustellen;
--Softkey Taste EvenOdd drücken, um “None”, “Odd”-Prüfung oder “Even”-Prü-
fung einzustellen (Prüfung Paritäts-Bit: Keine, Ungerade oder Gerade).
Die „Fehlerwortprüfung“ („Error Frame“) wird gemäß der eingestellten Parame-
ter durchgeführt.
Chk Error: Triggert wenn “Fehlerprüfung“/Check-Bit/Paritäts-Bit (“Check Error”)
erkannt wird. Für diese Triggerbedingung Softkey Tasten EvenOdd drücken,
