Nachlauf Cursor (Track Mode)
In dieser Betriebsart werden ein oder zwei Cursoren verwendet. Die beiden Cursoren
(A und B) können getrennt auf verschienene Signalquellen eingestellt werden. Es
werden gleichzeitig die X- und Y-Werte der Signalquelle gemessen, da die Cursoren
dem Signalverlauf folgen (Nachlaufen). Die Messpunkte der Cursoren sind für Cursor
A mit
und Cursor B mit markiert. Wird die Signalform gedehnt oder
komprimiert, ändern Cursor A und B ihre Position auf dem Signalverlauf nicht,
sondern laufen mit.

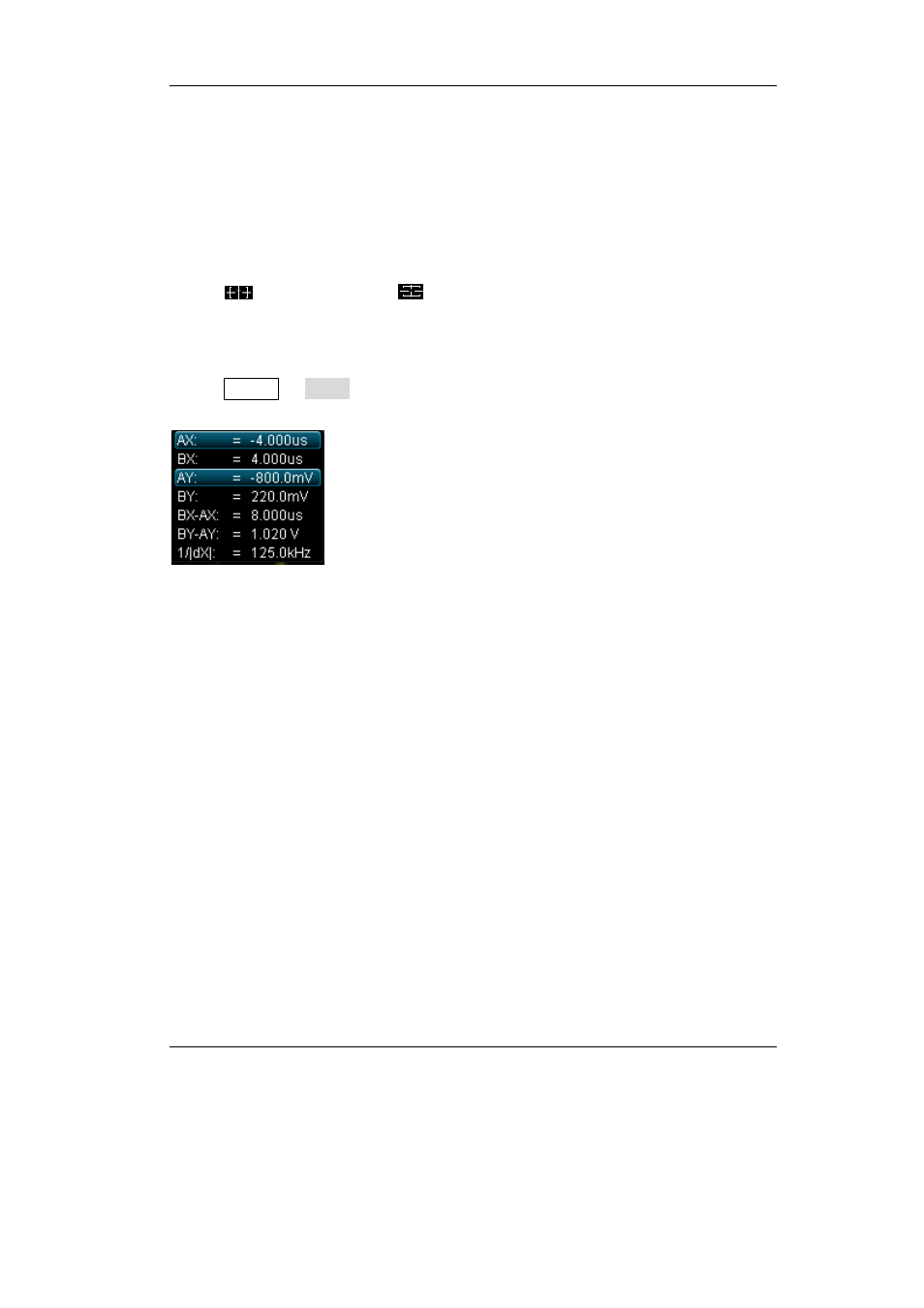

Tasten Cursor  Mode  drücken, um Nachlauf Cursor (“Track”) zu wählen. Die
Messergebnisse erscheinen am linken oberen Bildschirmrand (siehe folgendes Bild).

X- oder Y-Wert bei Cursor A (AX oder AY): Der X-Wert nimmt die entspre-
chende TriggerPosition als Bezugswert und als Einheiten “s” oder “Hz” (im FFT
Modus). Der Y-Wert nimmt den entsprechenden Massepunkt (GND) als
Bezugswert und als Einheit die der entsprechenden Signalquelle.

X-oder Y-Wert bei Cursor B (BX oder BY): Der X-Wert nimmt die entspre-
chende TriggerPosition als Bezugswert und als Einheiten “s” oder “Hz” (im FFT
Modus). Der Y-Wert nimmt den entsprechenden Massepunkt (GND) als
Bezugswert und als Einheit die der entsprechenden Signalquelle.

Differenzwerte/Schrittweiten: Horizontal- und Vertikal-Differenz (Schritt-
weite) zwischen Cursor A und B (BX-AX or BY-AY).

Kehrwert X-Differenzwert/Schrittweite: Kehrwert der X-Differenz (Schritt-
weite) zwischen Cursor A und B (1/|dX|). Bei dx=0 werden ***** angezeigt.
