Frequenz-Analyse (FFT)
Die FFT (Fast Fourier Transform) wird angewendet, um Zeitbereichssignale in Fre-
quenzbereichssignale zu transformieren. Die FFT Operation erleichtert folgende Ar-
beiten:
Messung von Oberschwingungen und Verzerrungen
Messung Störpegel in DC-Stromversorgung
Schwingungsanalysen
Tasten MATH Math Operator drücken, um “FFT” und FFT Parameter zu
wählen und einzustellen.
1.
FFT Betrieb
Sofkey Taste Display drücken, um die “FFT” zu aktivieren/deaktivieren.
2.
Signalquelle wählen (Select Source)
Softkey Taste Source drücken und entsprechenden Kanal (1 – 4) einstellen
(CH1, CH2, CH3 oder CH4).
3.
Vertikal Offset (Vertical Offset)
Softkey Taste Offset drücken und mit Multifunktionsknopf
Vertikal Offset

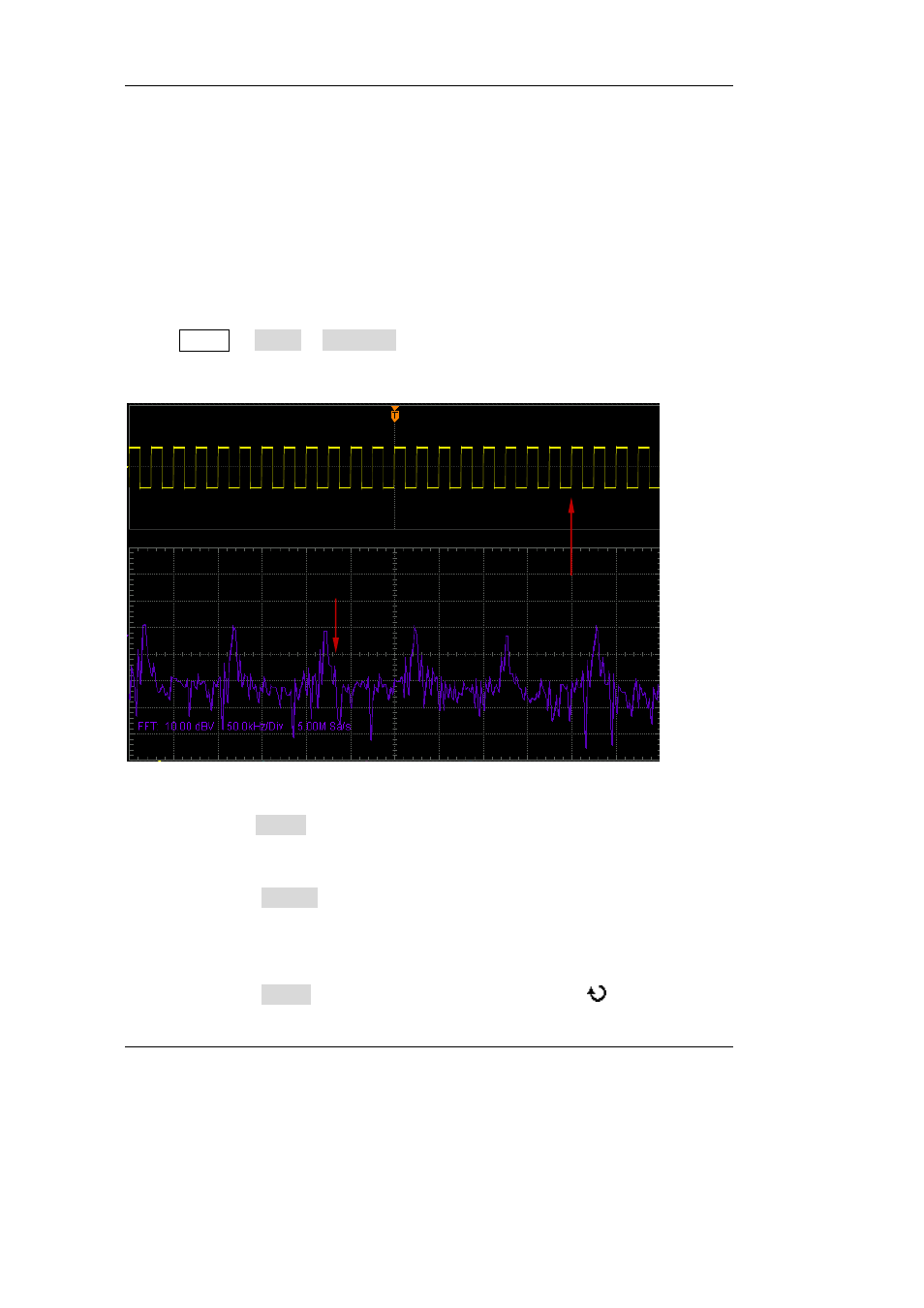

Signal im Frequenzbereich Signal im Zeitbereich
