Kapitel 7 Dekodierung Protokolle RIGOL
DS1000Z Benutzerhandbuch 7-11
I2C Dekodierung (Option) (I2C Decoding)

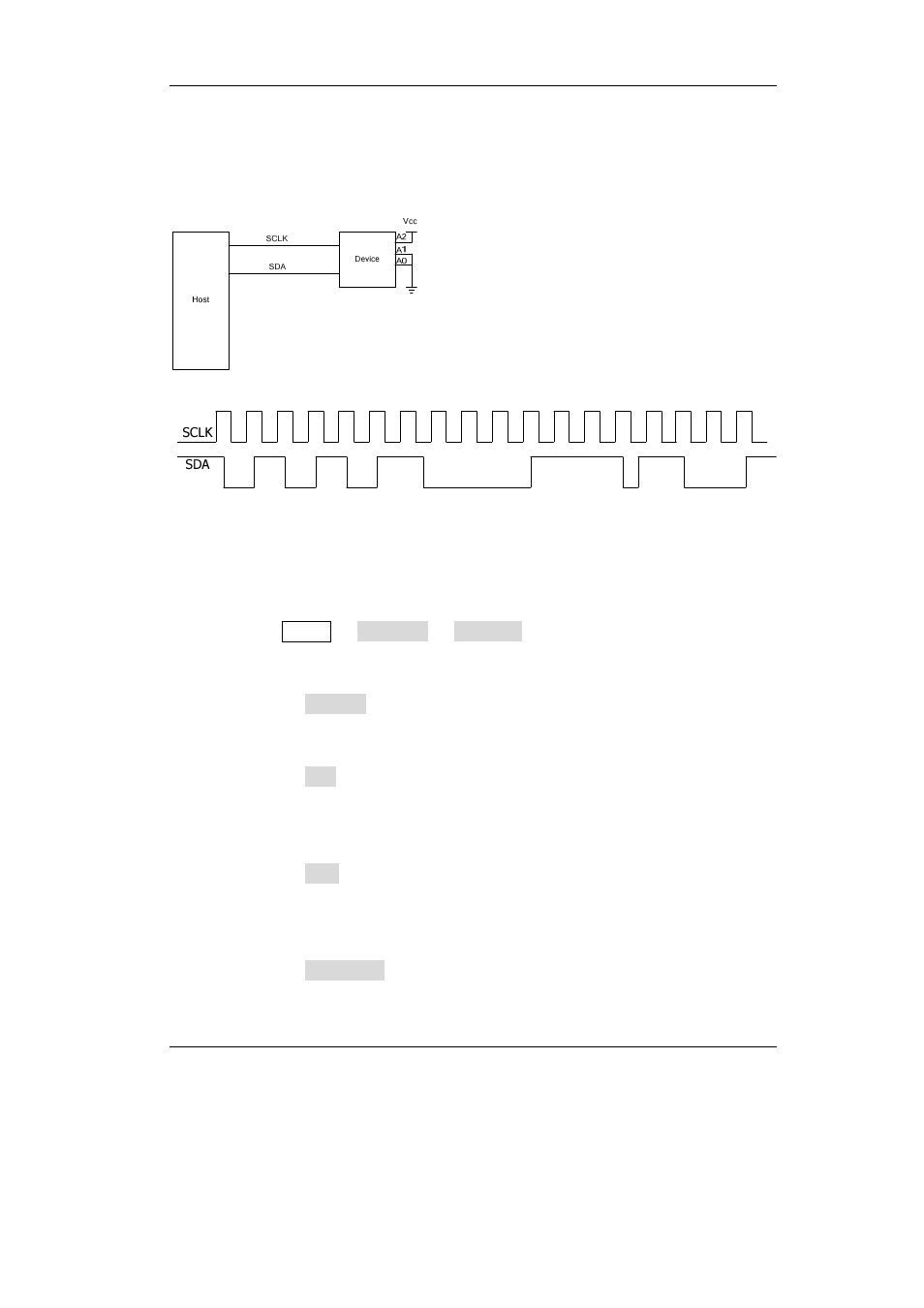

Der I2C Bus besteht aus Taktleitung (SCLK) und der Datenleitung (SDA).
SCLK: Bezeichnung für das Taktsignal. Datenerfassung (SDA) mit Antsiegs- oder
Abfallflanke des Taktsignals (SCLK).
SDA: Bezeichnung für das Datensignal.
Softkey Tasten MATH  Decode1  Decoder drücken, um “I2C” zu wählen und
das I2C Dekoder Funktions Menü zu öffnen.
1.
Softkey Taste Decode drücken und Dekoder Funktion aktivieren/deaktivieren.
2.
Taktleitung Einstellen (SCLK Setting)
Softkey Taste CLK drücken und einen der Eingangskanäle 1-4 (CH1-4) als Takt-
kanal einstellen.
3. Datenleitung Einstellen (SDA Setting)
Softkey Taste SDA drücken und einen der Eingangskanäle 1-4 (CH1-4) als Da-
tenkanal.
Beachte:
Softkey Taste Exchange drücken, um Taktkanal und Datenkanal zu tauschen.
