Benutzeroberfläche
Das DS1000Z besitzt einen 7.0 inches, WVGA (800*480) 160,000 Farben TFT
LCD-Bildschirm.

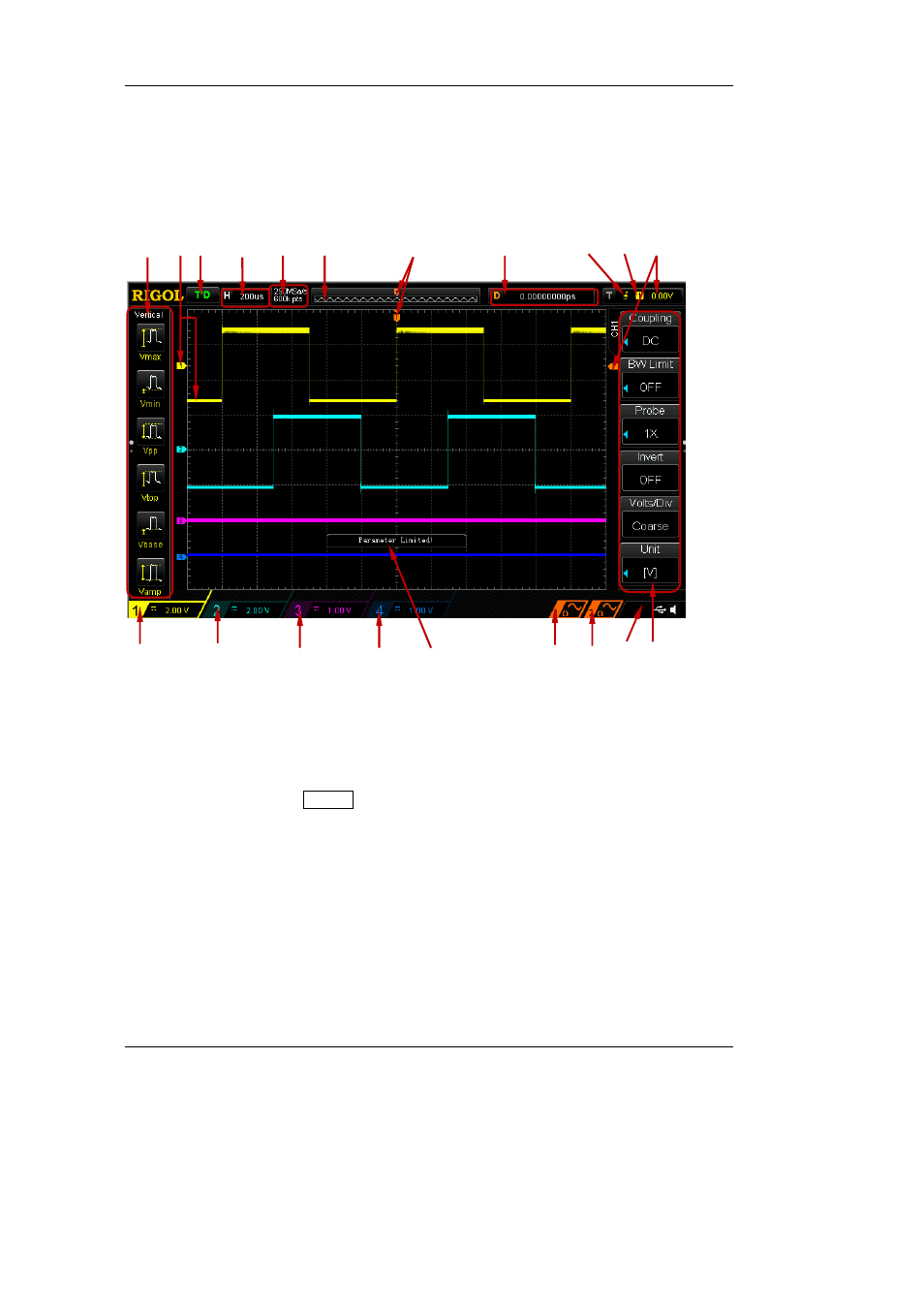

Bild 11 Benutzeroberfläche
1.
Auto Meßparameter
Es werden 12 horizontale (Horizontal/Zeitmessungen) und 12 vertikale (Vertical/
Spannungsmessungen) Meßparameter zur Verfügung gestellt. Softkey-Tasten
an der linken Bildschirmseite drücken, um den entsprechenden Meßparameter
zu aktivieren. Taste MENU drücken, um zwischen den horizontalen (Horizontal/
Zeitmessungen) und vertikalen (Vertical/Spannungsmessungen) Meßparame-
tern zu wechseln.
2.
Kanal- und Signalmarkierungen
Die Kanäle sind mit unterschiedlichen Farben markiert. Die Farben der Signal-
darstellungen auf dem Bildschirm entsprechen den Farben der Kanalmarkie-
rungen.
3.
Statusanzeige
Die Anzeige beinhaltet folgende Zustände: RUN (Erfassen), STOP (Erfassung
gestoppt), T’D (getriggert), WAIT (wartet auf Triggersignal) und AUTO
12 13 14 15 16 17 18 19 20
1
2
3 4 5 6 7 8 9 10 11
