Kapitel 3 Bedienung Horizontalsystem RIGOL
DS1000Z Benutzerhandbuch 3-3

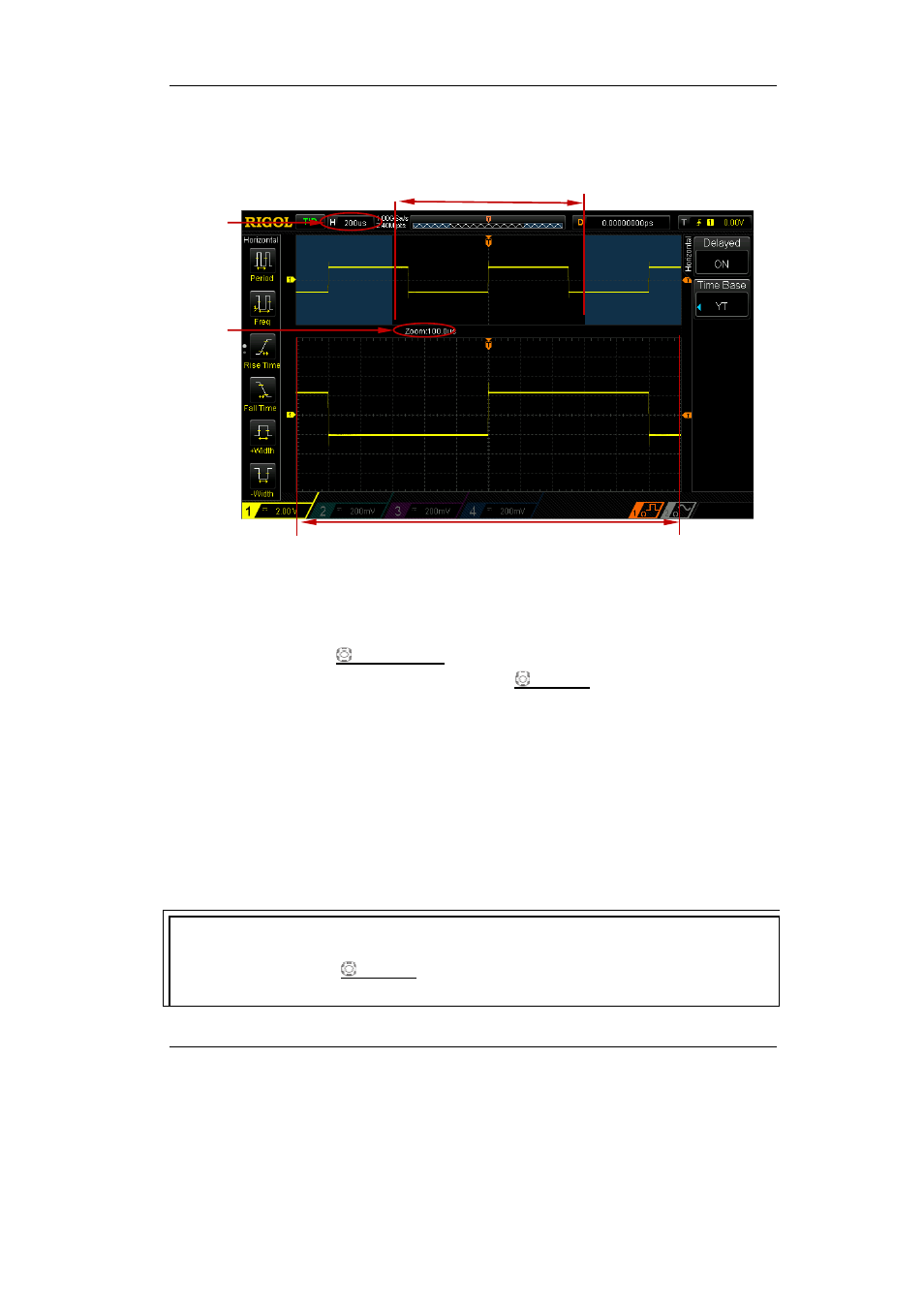

Im Modus verzögerte Horizontalablenkung wird der Bildschirm in zwei Bereiche
aufgeteilt (siehe folgendes Bild).
Signal vor Verbreiterung:
Der Signalteil zwischen den farbigen (blauen) transparenten Bereichen im oberen
Bildschirmbereich ist der Signalanteil vor Verbreiterung. Dieser Bereich mit dem
Knopf HORIZONTAL
POSITION nach Rechts oder nach Links verschoben wer-
den und kannn mit dem Knopf HORIZONTAL SCALE vergrößert oder verklei-
nert werden.
Signal nach nach Verbreiterung:
Der Signalteil im unteren Bildschirmbereich ist der Signalanteil nach Verbreiterung.
Beachte:
Im Vergleich mit der Hauptzeitbasis hat die verzögerte Horizontalablenkung die
Signalauflösung erhöht (siehe Bild Oben). Der Zeitwert der verzögerten Zeitbasis
muss kleiner oder gleich der Hauptzeitbasis sein (Achtung Grenzwertverletzung).
Hinweis
Knopf HORIZONTAL
SCALE drücken, um sofort die verzögerte Horizontal-
ablenkung zu aktivieren oder zu deaktivieren.
Signalanteil vor Verbreiterung
Hauptzeit-
basis
Verzögerte
Zeitbasis
Signalanteil nach Verbreiterung
