RIGOL Kapitel 8 Referenz Signalform
DS1000Z Benutzerhandbuch 8-2
Referenz Funktion Aktivieren (To Enable REF
Function)
Taste REF im Bedienfeld “VERTICAL” drücken, um die Funktion REF zu aktivieren.
Beachte:
Die Funktion REF steht im XY Modus nicht zur Verfügung.

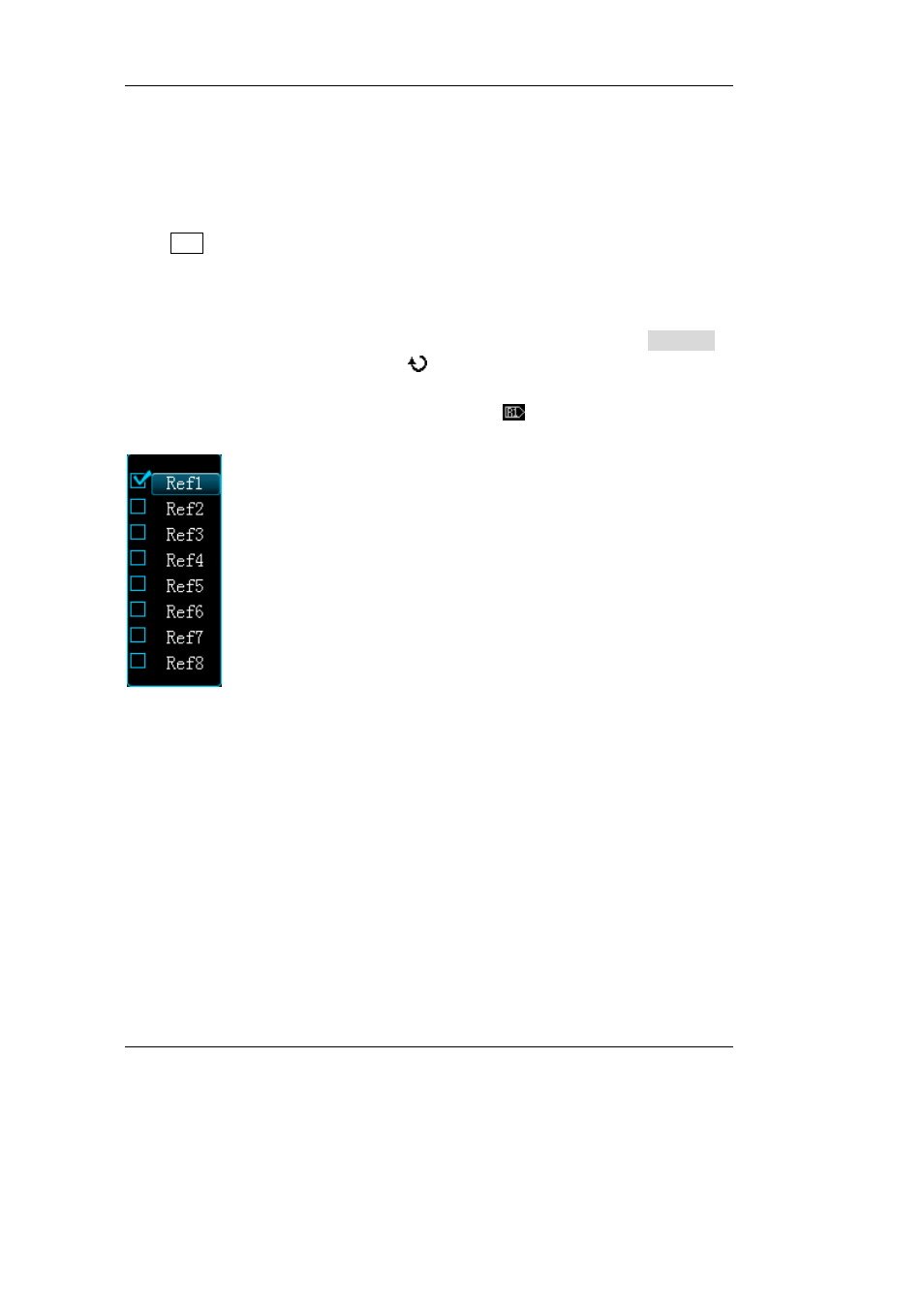

Das DS1000Z verfügt über 10 Referenzsignalform Kanäle. Softkey Taste Channel
drücken, mit dem Multifunktionsknopf
den Referenz Kanal wählen und Knopf
drücken, um den Referenz Kanal zu aktivieren/deaktivieren. Am linken Bildschirm-
rand erscheint ein entsprechendes Symbol, wie z.B.
für den aktivierten Referenz
Kanal 1.
Für die aktivierten Referenz Kanäle können:
- Unterschiedliche Darstellungsfarben eingestellt werden,
- Signalquelle für jeden Referenz Kanal eingestellt werden,
- Vertikale Skalierung und die Vertikale Position der Referenzsignalform eingestellt
werden,
- Refernz Signalform im internen Speicher oder externen Speicher abgelegt werden
und ebenso zurück gespeichert werden.
Weitere Details in den folgenden Abschnitten.
