Kapitel 1 Kurzanleitung
DS1000Z Benutzerhandbuch
1-8

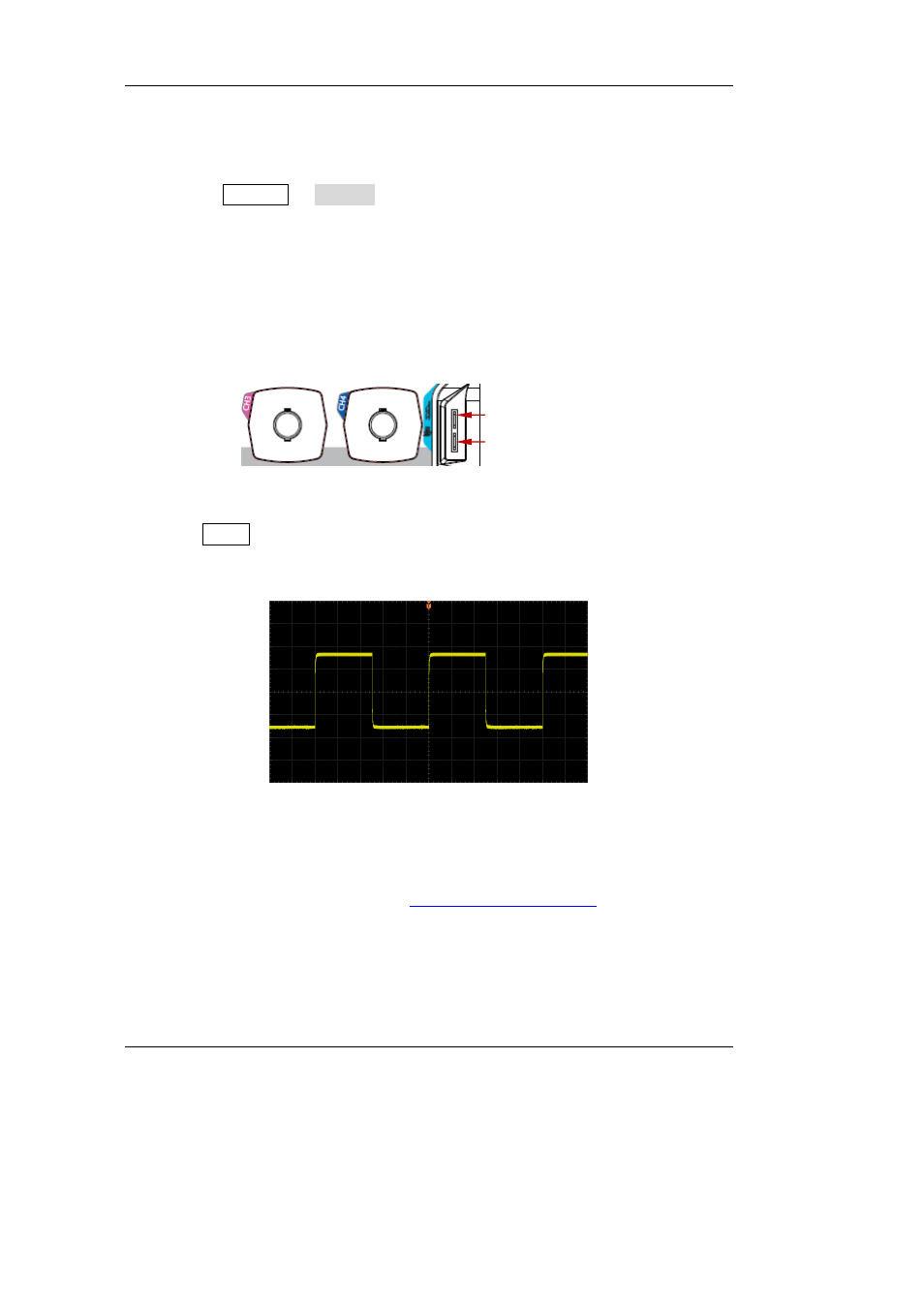

Tastkopf Funktionsprüfung
1.
Tasten Storage Default drücken zum Wiederherstellen der Standard-
einstellungen des Oszilloskops.
2.
Die Masse-Krokodilklemme Tastkopf von Kanal 1 (CH1) mit dem Massean-
schluß unterhalb der Ausgangsklemme des Tastkopfkompensationssignals
verbinden.
3.
Die Tastkopfspitze von Kanal 1 (CH1) mit der Ausgangsklemme des Tastkopf-
kompensationssignals verbinden.
Bild 1-6 Verwendung des Kompensationssignals
4.
Taste AUTO drücken.
5.
Beobachten Sie die Signalform auf dem Bildschirm. Unter normalen Bedingun-
gen wird jetzt ein einwandfreies Rechtecksignal wie im Bild 1-7 angezeigt.
Bild 1-7 Rechteckspannung
6.
In gleicher Weise verfahren sie, um die anderen Kanäle zu testen. Entspricht das
Rechtecksignal nicht der im Bild 1-7 dargestellten Signalform, führen sie die im
nächsten Abschnitt beschriebene “
Tastkopfkompensation
” durch.
Ausgangsklemme Kompensationssignal
Masseklemmel
