RIGOL MSO/DS1000Z Series Benutzerhandbuch
Seite 141
Kapitel 6 Messungen durchführen
RIGOL
DS1000Z Benutzerhandbuch
6-23

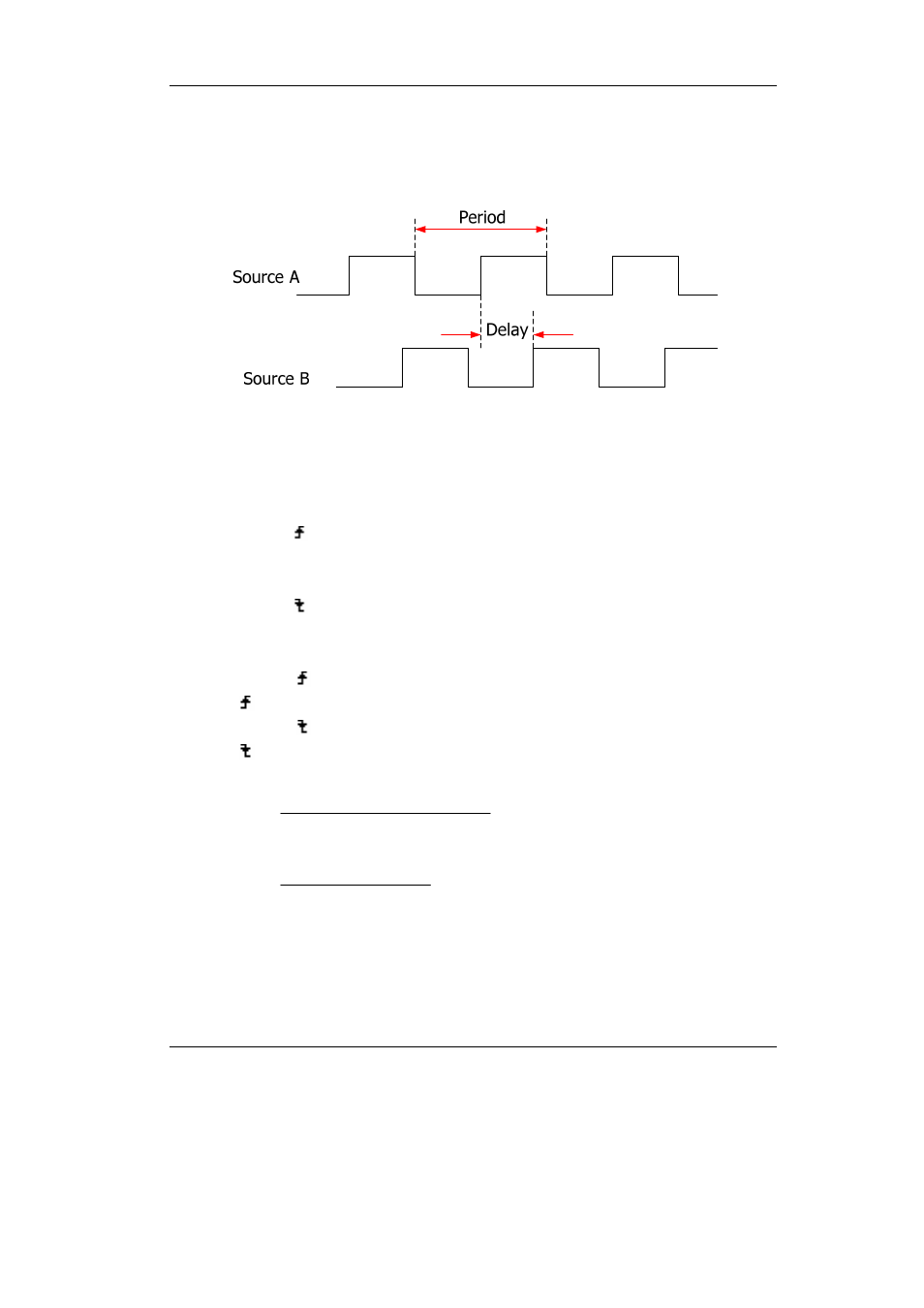

Messungen Verzögerungen und Phasen (Delay and Phase)
Z.B. können Eingangssignal A und B Kanal 1 (CH1) und 2 (CH2) sein (s. Messeinstel-
lungen).
1.
Delay A→B : Zeitdifferenz zwischen den Anstiegsflanken Eingangssignale A
und B. Negative Verzögerungszeit bedeutet, daß die Anstiegsflanke von B vor
der Anstiegsflanke von A gemessen wird.
2.
Delay A→B : Zeitdifferenz zwischen den Abfallflanken Eingangssignale A und
B. Negative Verzögerungszeit bedeutet, daß die Abfallflanke von B vor der
Abfallflanke von A gemessen wird.
3.
Phase A→B : Phasendifferenz berechnet aus der Zeitverzögerung “Delay
A→B ” und der Periodendauer von Eingssignal A (Einheit Grad).
4.
Phase A→B : Phasendifferenz berechnet aus der Zeitverzögerung “Delay
A→B ” und der Periodendauer von Eingssignal A (Einheit Grad).
°
×
=
360
A
Source
of
Period
The
Delay
Phase
°
×
=
360
A
Signal
Periode
Zeitverzög
Phase
