Messungen Spannungen (Voltage Parameters)
1.
Vmax: Spannungswert zwischen dem höchsten Signalformpunkt und GND.
2. Vmin: Spannungswert zwischen dem niedrigsten Signalformpunkt und GND.
3. Vpp: Spannungswert zwischen dem höchsten und den niederigsten Signalform-
punkt.
4. Vtop: Spannungswert zwischen dem Mittelwert der oberen Signalformdach-
schräge GND.
5. Vbase: Spannungswert zwischen dem Mittelwert der unteren Signalformdach-
schräge GND.
6. Vamp: Spannungswert zwischen dem Mittelwert der oberen Signalformdach-
schräge und dem Mittelwert der unteren Signalformdachschräge.
7. Vavg: Arithmetische Mittelwert der Spannung der gesamten Signalform oder
dem entsprechenden Meßbereich.
n
x
(Average) Mittelwert
i
∑
= , worin i
x
der Messpunkt und n die Anzahl der
gemessenen Punkte ist.
8. Vrms: Effektivwert der Spannung der gesamten Signalform oder dem
entsprechenden Meßbewreich.
n
x
(RMS) rt Effektivwe
n
1 i
2
i ∑
= = , worin i
x
der Messpunkt und n die Anzahl der
−Überschwingen
(Preshoot)
+Überschwingen
(Overshoot)

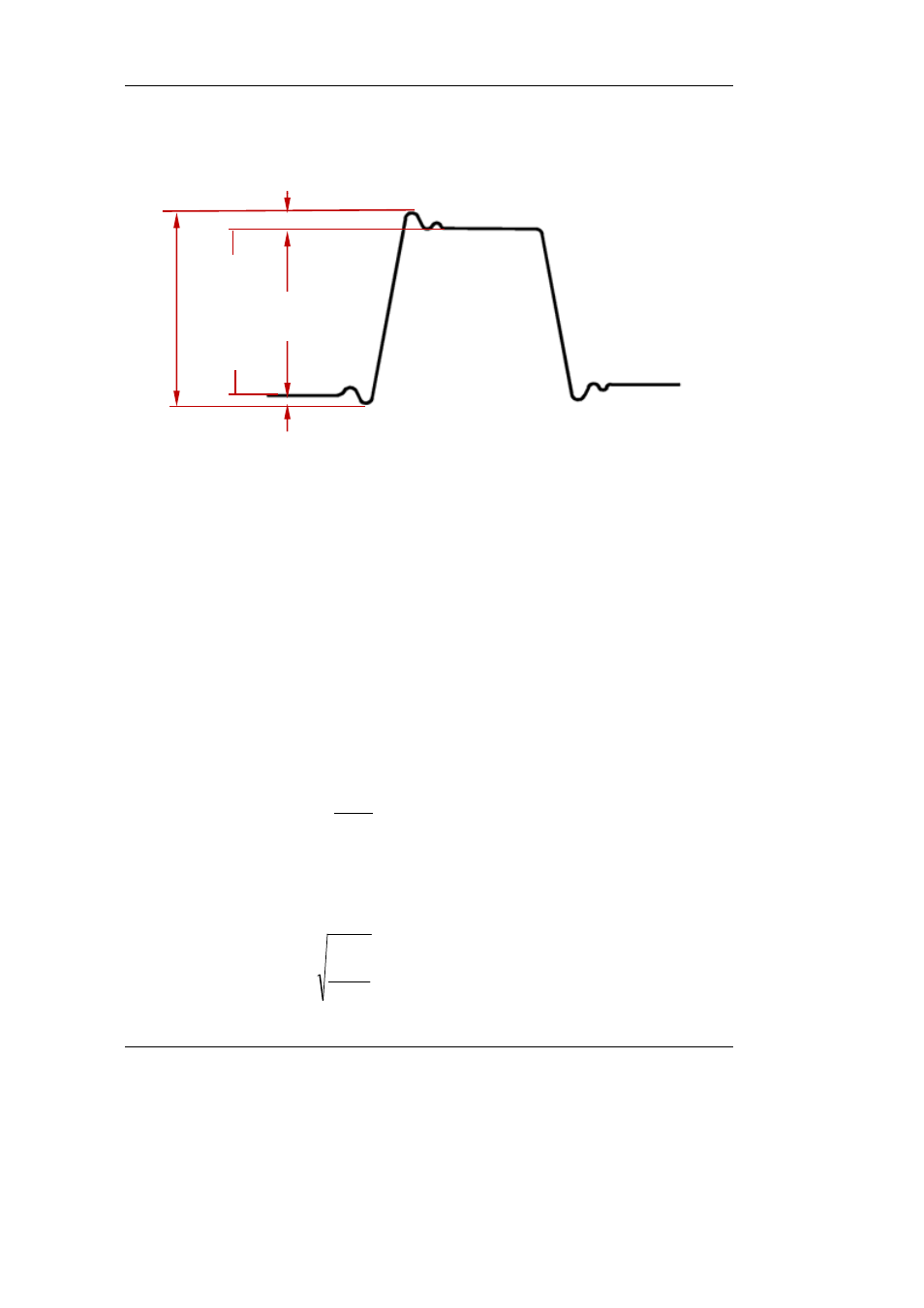

Vamp
Vbase
Vmax
Vmin
Vpp
Vtop
