RIGOL Kapitel 12 Signalquelle/Generator
DS1000Z Benutzerhandbuch 12-10
Haversine

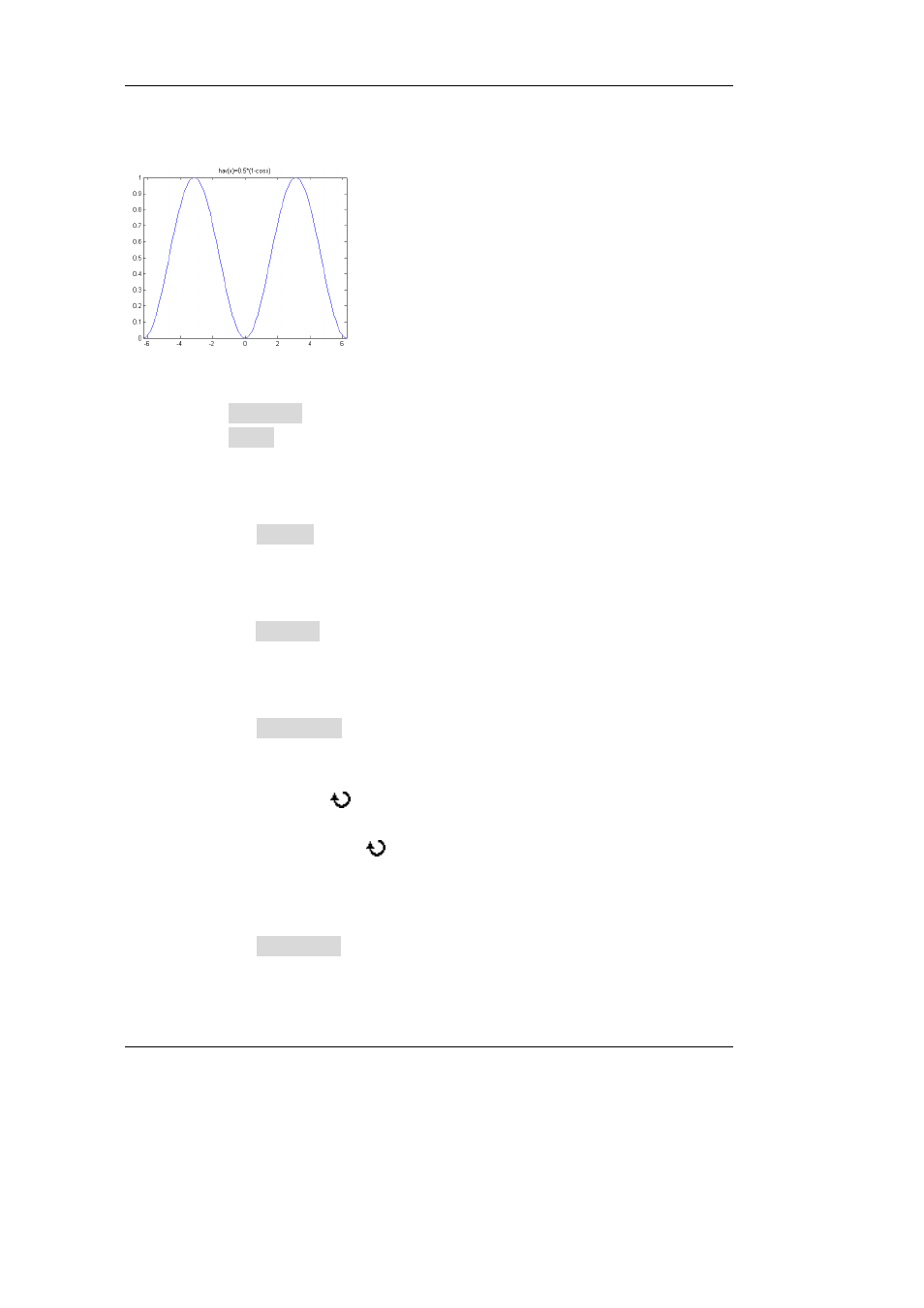

Das folgende Bild zeigt die Haversine Signalform.
Softkey Taste Src1Conf drücken, um das Menü Signalformeinstellungen zu öffnen.
Softkey Taste Wave drücken und “Built-In” einstellen. Nun können die ensprechen-
den Parameter eingestellt werden
1. Ausgang aktivieren (Output)
Softkey Taste Output drücken, um den Ausgang zu aktivieren/deaktivieren
(„ON“/“OFF“).
2. Integrierte Signale Wählen (To select built-in waveform)
Softkey Taste Built-In drücken, um eine von 7 integrierten Arbiträrsignalformen
einzustellen.
3. Frequenzeinstellung (To set frequency)
Softkey Taste Frequency drücken und Frequenz einstellen. Der Einstellbereich
beträgt 100 mHz bis 1 MHz.
Einstellmöglichkeit 1 (Method one):
Mit Multifunktionsknopf
direkt die Frequenz einstellen.
Einstellmöglichkeit 2 (Method two):
Multifunktionsknopf drücken
und mit der numerischen Tastatur
(Pop-Up-Fenster) die Frequenz und die Einheit eingeben.
4.
Amplitudeneinstellung (To set amplitude)
Softkey Taste Amplitude drücken und die Amplitude einstellen. Der Einstellbe-
reich beträgt 20 mVpp/mVss bis 5 Vpp/Vss (bei Nennausgangsimpedanz “HighZ”)
oder 10 mVpp/mVss bis 2.5 Vpp/Vss (bei Nennausgangsim pedanz “50 Ω”).
