1 Einstellung der Klammer

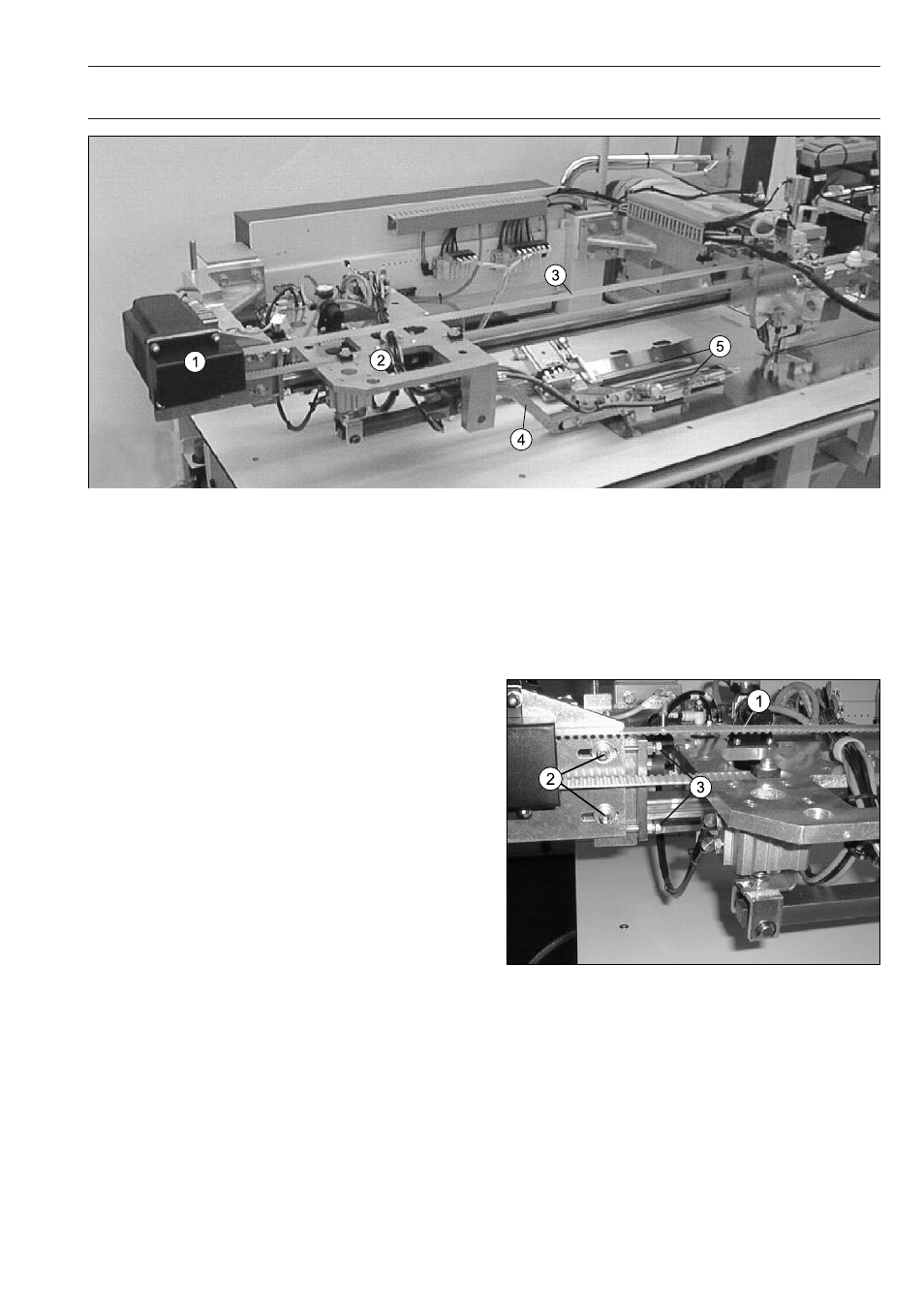

Im Bereich der Klammer werden die folgenden Baugrup-
pen unterschieden:
1. Klammermotor
2. Klammerschlitten
3. Klammerantriebszahnriemen
4. Klammerarme
5. Hauptklammer
1.1 Klammerantriebszahnriemen
Die Klammer muß in Grundstellung stehen (wie in obi-
ger Abbildung gezeigt).
Der Antriebszahnriemen (1) muß so gespannt sein, daß
er bei einer Belastung mit 1 kg (in der Mitte zwischen
beiden Riemenscheiben) etwa 15 mm nachgibt.
Lösen Sie bei Bedarf die Befestigungsschrauben (2) des
Lagerschildes und verändern Sie die Stellschrauben (3).
Ziehen Sie anschließend Befestigungsschrauben wie-
der fest.
