3-9

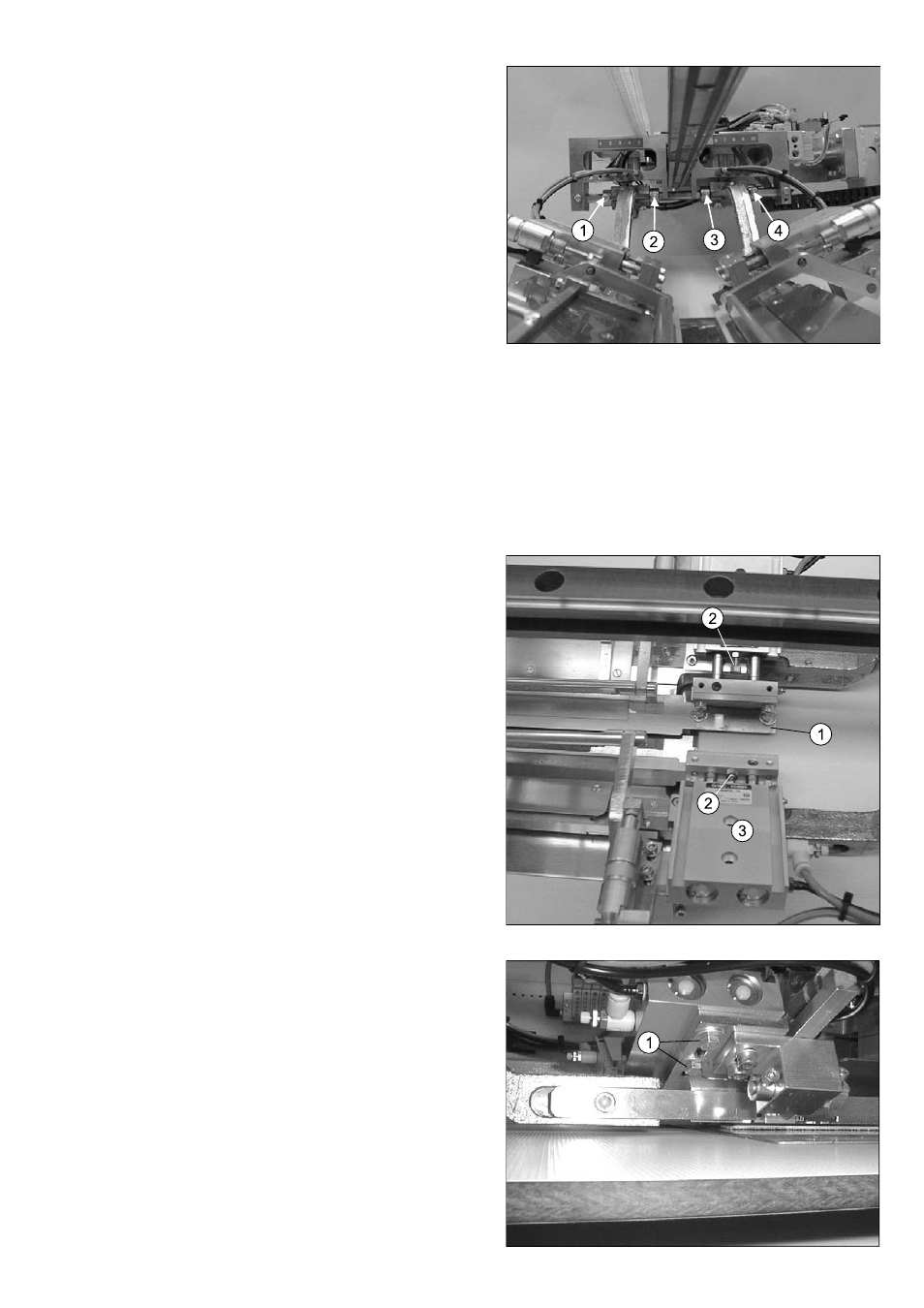

1.11 Seitliche Klammereinstellung ohne
Schnellverstellungen
Montieren Sie Falter und Führungskopf für Doppelpas-
pel. Stellen Sie nun die inneren Stellringe (2) (3) so ein,
daß zwischen Hauptklammer und Sohle ein Abstand von
1,5 mm besteht.
Montieren Sie nun Falter und Führungskopf für Einfach-
paspel. Schieben Sie Klammer und Stellringe (3) (4) nach
außen, bis ein Abstand von 1,5 mm zwischen Falter und
Sohle besteht.
Anschließend blockieren Sie das seitliche Ausweichen
der Klammerarme durch Befestigen der Stellringe.
1.12 Klammerverstellung Doppelpaspel-
Leiste ohne Schnellverstellung
Hier müssen Sie beim Wechsel zwischen Falter Dop-
pel- und Falter Einfachpaspel einen Klammerarm mit den
Stellringen verschieben.
Lösen Sie den Stellring (3) oder (4) und verschieben Sie
sie mit dem Klammerarm soweit, bis ein Abstand von
1,5 mm zwischen Doppelpaspel/Leiste und Hauptklam-
mer besteht.
1.13 Faltschieberweg einstellen
<stromlos> <drucklos>
Die Strecke zwischen aus- und eingefahrenem Faltschie-
ber (1) muß 5 mm betragen.
Verstellen Sie falls erforderlich die Stellschraube (2) am
Zylinder (3).
1.14 Faltschieber parallel einstellen
<stromlos>
In eingefahrenem Zustand muß der Faltschieber paral-
lel und um 0,5 mm von der Hauptklammerkante zurück-
gesetzt stehen.
Dies können Sie mit den Befestigungsschrauben des
Faltschieberzylinders (1) einstellen.
