3-17
2.11 Stempel
frei

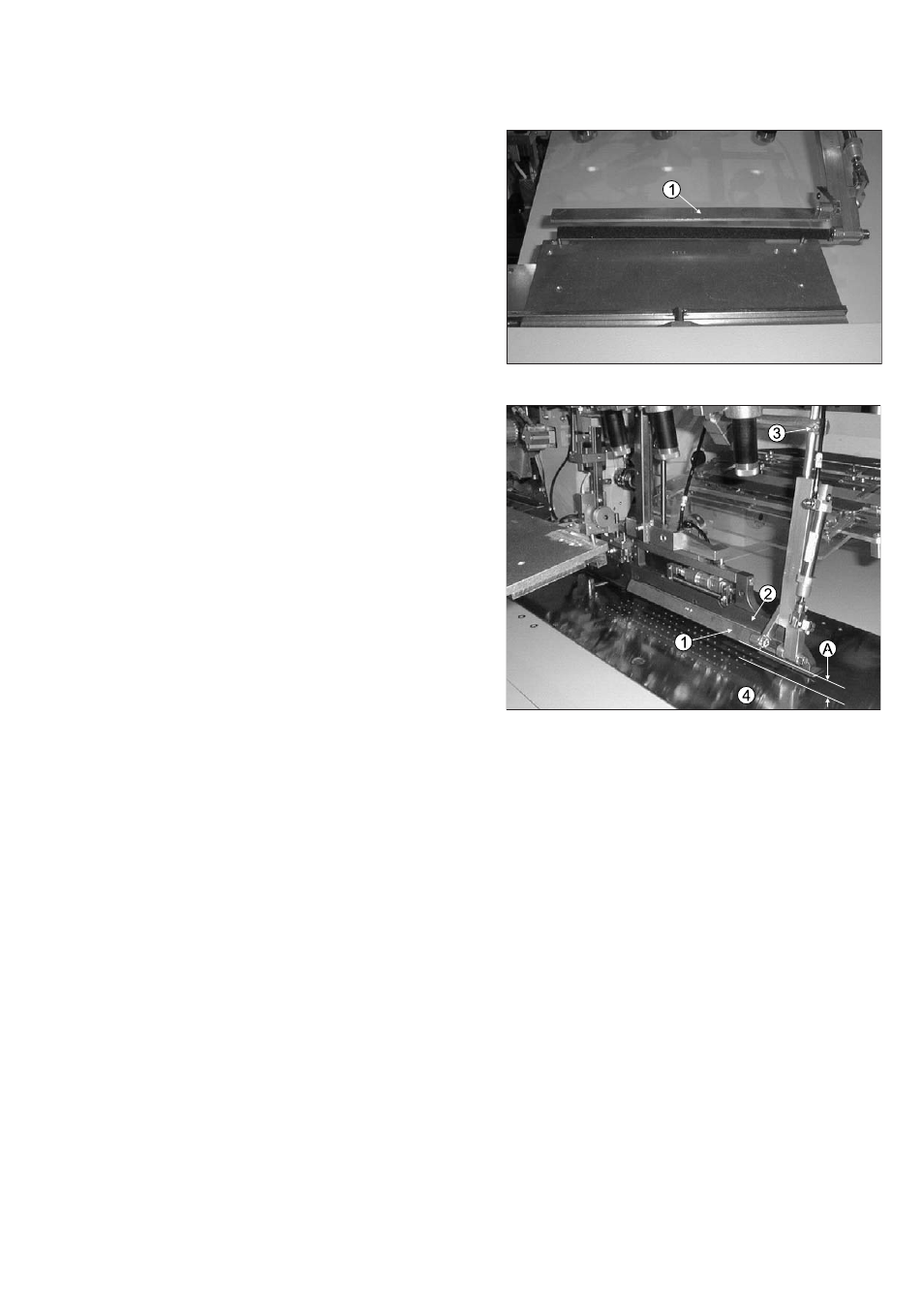

2.12 Einstellung der Pattenklemme
2.12.1 Druck der Pattenklemme
Die Pattenklemme ist so einzustellen, daß über der ge-
samten Länge ein gleichmäßiger Schließdruck herrscht.
Dazu richten Sie den oberen Klemmbügel (1) durch leich-
tes Verbiegen (vorsichtig!) etwas nach unten aus.
2.12.2 Höhe der Pattenklemme
Schalten Sie im ‘I/O-Test’ die Outputs 15, 17 und 24 ein.
Die Pattenklemme (1) muß um den Abstand (A = 10
mm) über dem Gleitblech (4) stehen.
Lösen Sie die Inbusschraube (3) und verschieben Sie
die Patttenklemme, bis der korrekte Abstand eingestellt
ist. Ziehen Sie anschließend die Inbusschraube (3) wie-
der fest.
2.12.3 Parallelität zum Falter
Schalten Sie im ‘I/O-Test’ die Outputs 15, 17 und 24 ein.
Die Pattenklemme (1) muß parallel zum Falter (2) ste-
hen. Lösen Sie die Inbusschraube (3) und verdrehen
Sie die Pattenklemme (1), bis die Parallelität hergestellt
ist.
Ziehen Sie anschließend die Inbusschraube (3) wieder
fest.
