3-6

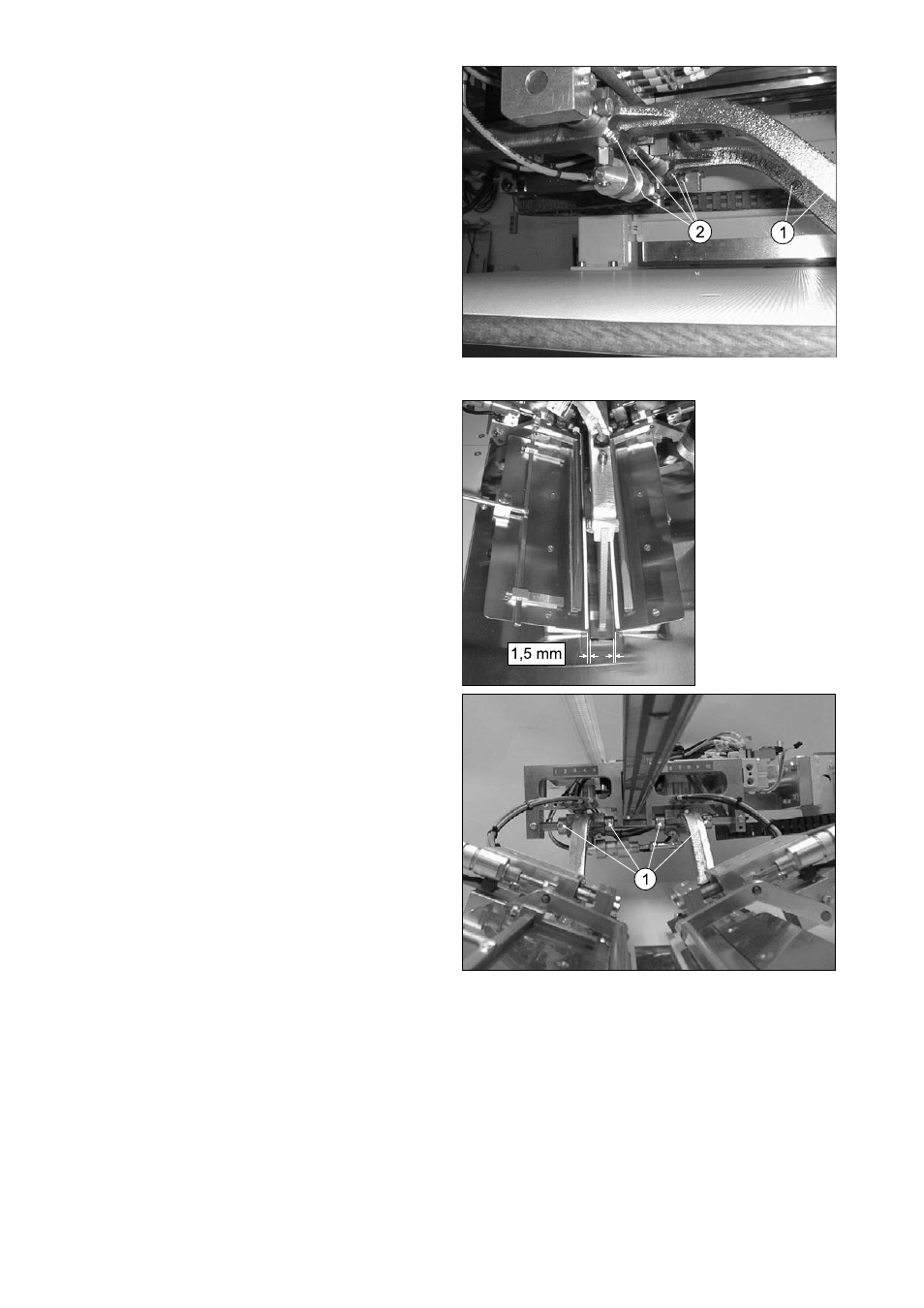

1.2 Axiales Spiel der Klammerarme
einstellen
<stromlos> <drucklos>
Die Klammerarme (1) müssen spielfrei eingestellt sein.
Sie dürfen allerdings nicht schwergängig sein.
Kontrollieren Sie die korrekte Einstellung von Zeit zu Zeit.
Bei Bedarf können Sie mit den Madenschrauben (2) das
axiale Spiel der Klammerarme einstellen.
1.3 Parallelität der Klammerarme zum
Oberteil
Diese wird werksseitig ausgeführt und braucht nicht ver-
ändert zu werden.
1.4 Seitliche Einstellung der Doppelpas-
pel
<stromlos> <drucklos>
Setzen Sie den Falter für Doppelpaspel ein.
Der Abstand zwischen Hauptklammerinnenseite und
Sohlenkante am Falter sollte rechts und links 1,5 mm
betragen (siehe rechts).
Dieser Abstand kann mit den Stellringen (1) eingestellt
werden.
1.5 Seitliche Einstellung der Leiste
<stromlos> <drucklos>
Setzen Sie den Falter für Einfachpaspel ein.
Auch hier sollte ein Abstand von 1,5 mm zwischen Klam-
merinneseite und Faltersohle bestehen.
Dieser kann mit den äußeren Stellringen (1) eingestellt
werden.
