3-26
4.6 Seitliche Einstellung
Um einen exakten Eckenmesserschnitt zu erreichen,
müssen die Messer auch seitlich justiert werden.
Bringen Sie die Eckenmesser in die obere Endstellung
(Output 04). Messen Sie nun den Abstand zwischen
Gleitblech und Eckenmessern genau aus.

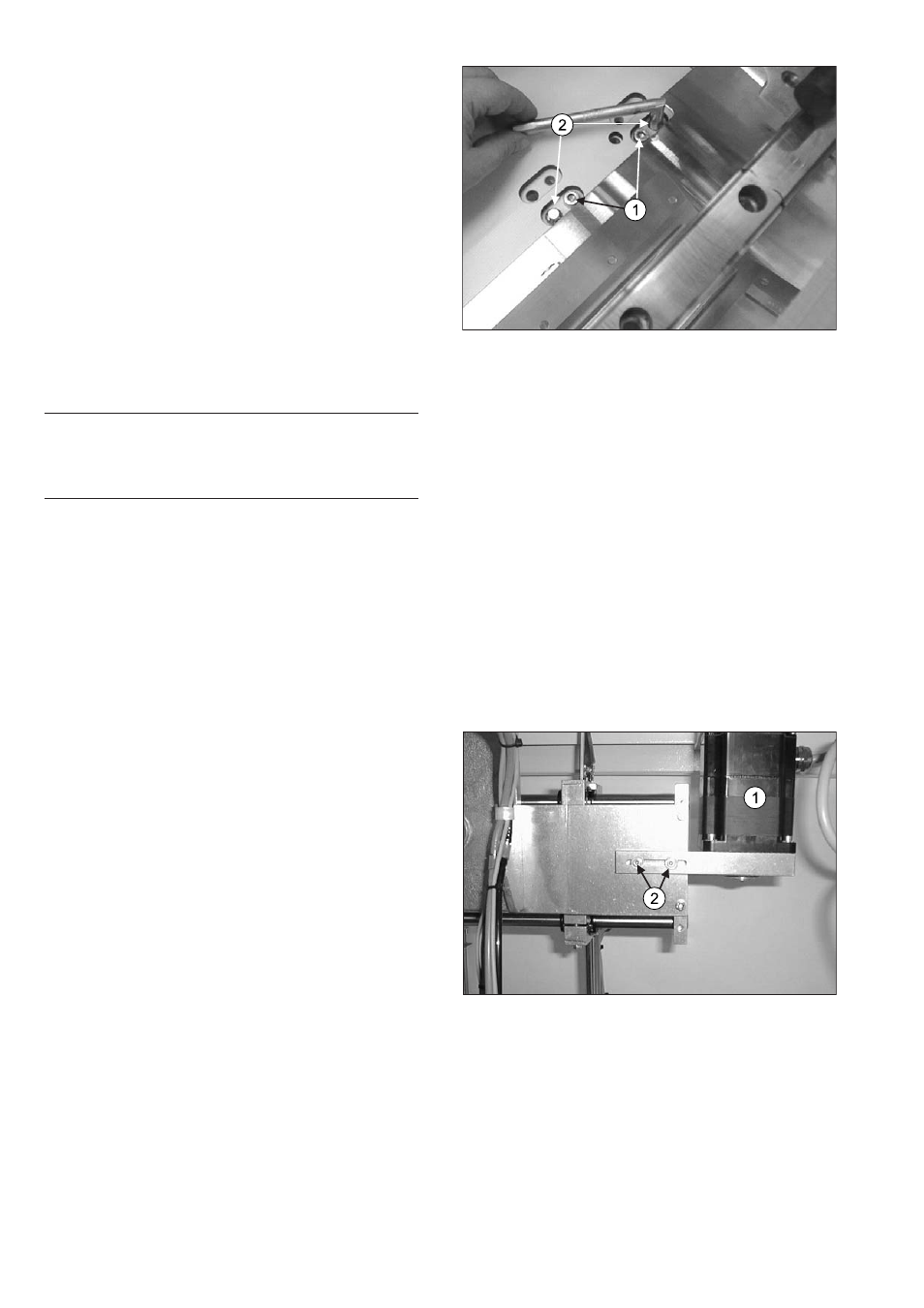

Lösen Sie nun die beiden Inbusschrauben (1) leicht und
verdrehen die Exenterverstellung (2). Wird der Exenter
für das Eckenmesser am Nahtanfang nach rechts ge-
dreht, bewegt sich das Eckenmesser am Nahtanfang
nach links.
Wird der Exenter für das Eckenmesser am Nahtende
nach rechts gedreht, bewegt sich das Eckenmesser nach
rechts.
Ziehen Sie nach dem Einstellen die Inbusschrauben (1)
wieder fest.
Hinweis
Nach dem Ändern der Exentereinstellung sollten
Nähproben durchgeführt werden, bevor die Produktion
fortgesetzt wird.
4.7 Eckenmesserfeinjustierung in der
Länge
Diese wird über die Steuerung vorgenommen.
Nach der ersten Betätigung der Taste [F2] können Sie
das Eckenmesser für den Nahtanfang, nach nochmali-
ger Betätigung von [F2] das Eckenmesser für das Naht-
ende einstellen.
4.8 Zahnriemen des Eckenmesserantrie-
bes spannen
Der Zahnriemen des Eckenmesserantriebes (1) muß
sich in der Mitte ca. 2-3 mm durchdrücken lassen.
Um ihn zu spannen, lösen Sie die beiden Halteschrau-
ben (2) und verschieben den Motor, bis die richtige Span-
nung anliegt. Ziehen Sie nun beide Halteschrauben wie-
der fest.
