Beisler 100-54 Benutzerhandbuch
Seite 72
3-16
2.10.3Größe des Lichtkreuzes
Lösen Sie die Halteschraube (1) und verschieben Sie
die Markierungsleuchte vertikal, um die Größe des Licht-
kreuzes anzupassen.
2.10.4Schärfeneinstellung
Verdrehen Sie den Stellring (2) um die Schärfe des Licht-
kreuzes zu verändern.
2.10.5Markierungsleuchte aus- und einbauen
Ziehen Sie die beiden Stecker oben von der Markierungs-
leuchte ab. Lösen Sie die Halteschraube (1) und ent-
nehmen Sie die Markierungsleuchte.
Montieren Sie die Markierungsleuchte in umgekehrter
Reihenfolge.
2.10.6Maske austauschen
Mit verschiedenen Masken können unterschiedliche For-
men von Lichtkreuzen projiziert werden.
Demontieren Sie die Markierungsleuchte (siehe Punkt
2.10.5) und lösen Sie dann die Inbus-Fixierschraube im
oberen Leuchtenzylinder (1). Passen Sie beim Öffnen
des Gehäuses auf, da durch den Federdruck die Leuch-
tenkomponenten herausgeschleudert werden können.
Setzen Sie nun die Leuchtenkomponenten in der Rei-
henfolge Distanzring (5), Maske (4), Linse (3) und Fe-
der (2) in den unteren Leuchtenzylinder (6) ein. Stellen
Sie sicher, daß die Linse (3) mit der gewölbten Seite
nach unten in den Zylinder eingesetzt wird. Drücken Sie
nun den oberen Leuchtenzylinder (1) auf und ziehen die
Inbus-Fixierschraube fest.
Montieren Sie die Markierungsleuchte und richten sie
neu aus.

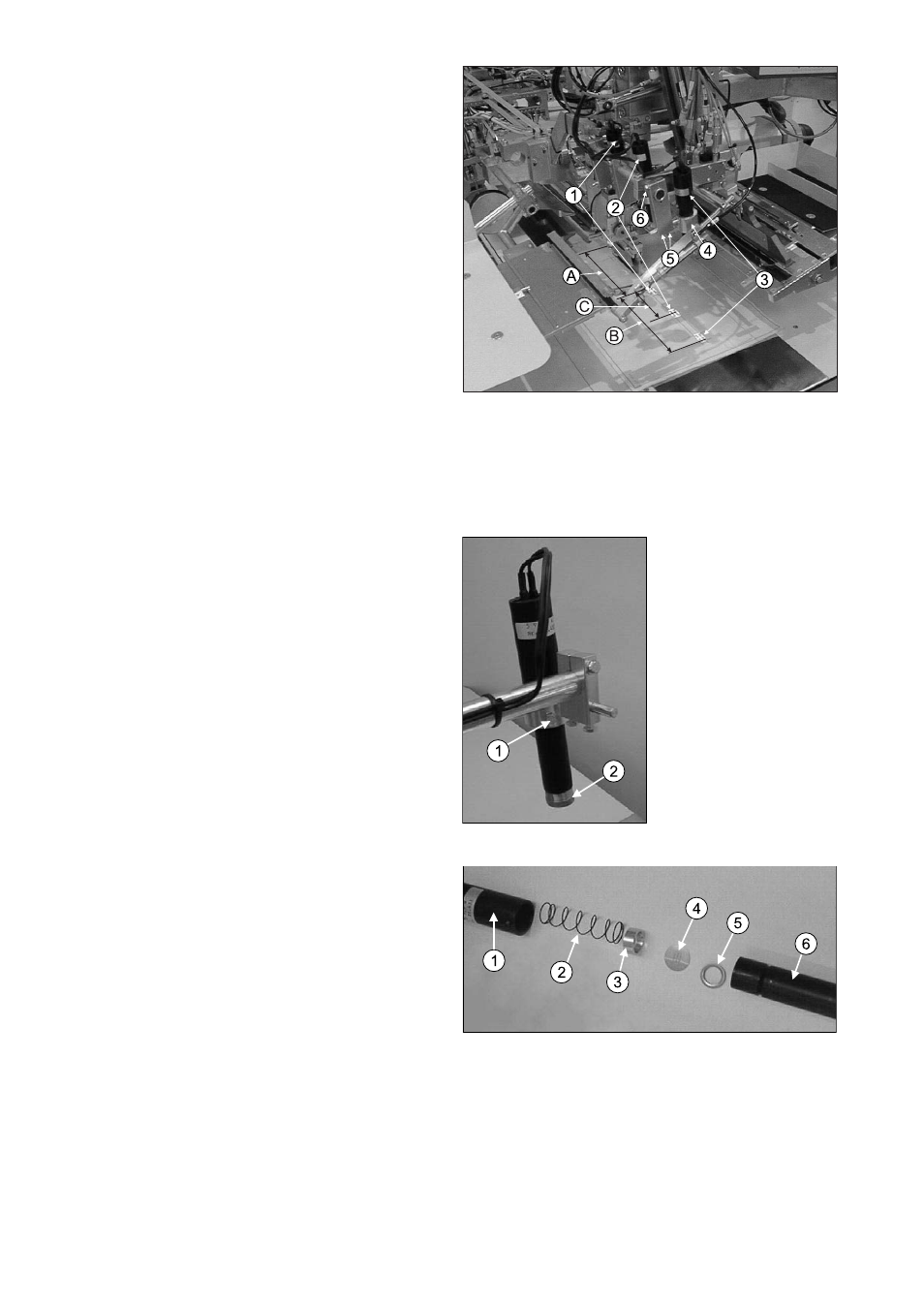

2.10 Markierungsleuchten einrichten
2.10.1Parallelität einstellen
Die Mittelachse der Lichtkreuze der Markierungsleuch-
ten muß genau auf dem Mittelschnitt liegen.
Lösen Sie die Halteschraube (6) um die Markierungs-
leuchten auszurichten. Im Ring (4) befindet sich eben-
falls eine Halteschraube, nach deren Lösen die Markie-
rungsleuchten verdreht werden können.
2.10.2Abstand einstellen
Der erste Strich der Markierungsleuchte Nahtanfang (1)
muß 135 mm (A) von der Nadel entfernt sein. Der Ab-
stand zwischen erstem Strich der Markierungsleuchte
Nahtanfang (1) und letztem Strich der Markierungsleuch-
te Nahtende (3) muß 180 mm (B) betragen. Der Ab-
stand zwischen erstem Strich der Markierungsleuchte
Nahtanfang (1) und dem mittleren Strich der Markie-
rungsleuchte Nahtmitte (2) muß 90 mm (C) betragen.
Lösen Sie die beiden Halteschrauben (5 und 6) und ver-
schieben Sie die Markierungsleuchten, bis die korrek-
ten Abstände eingestellt sind.
