3-11

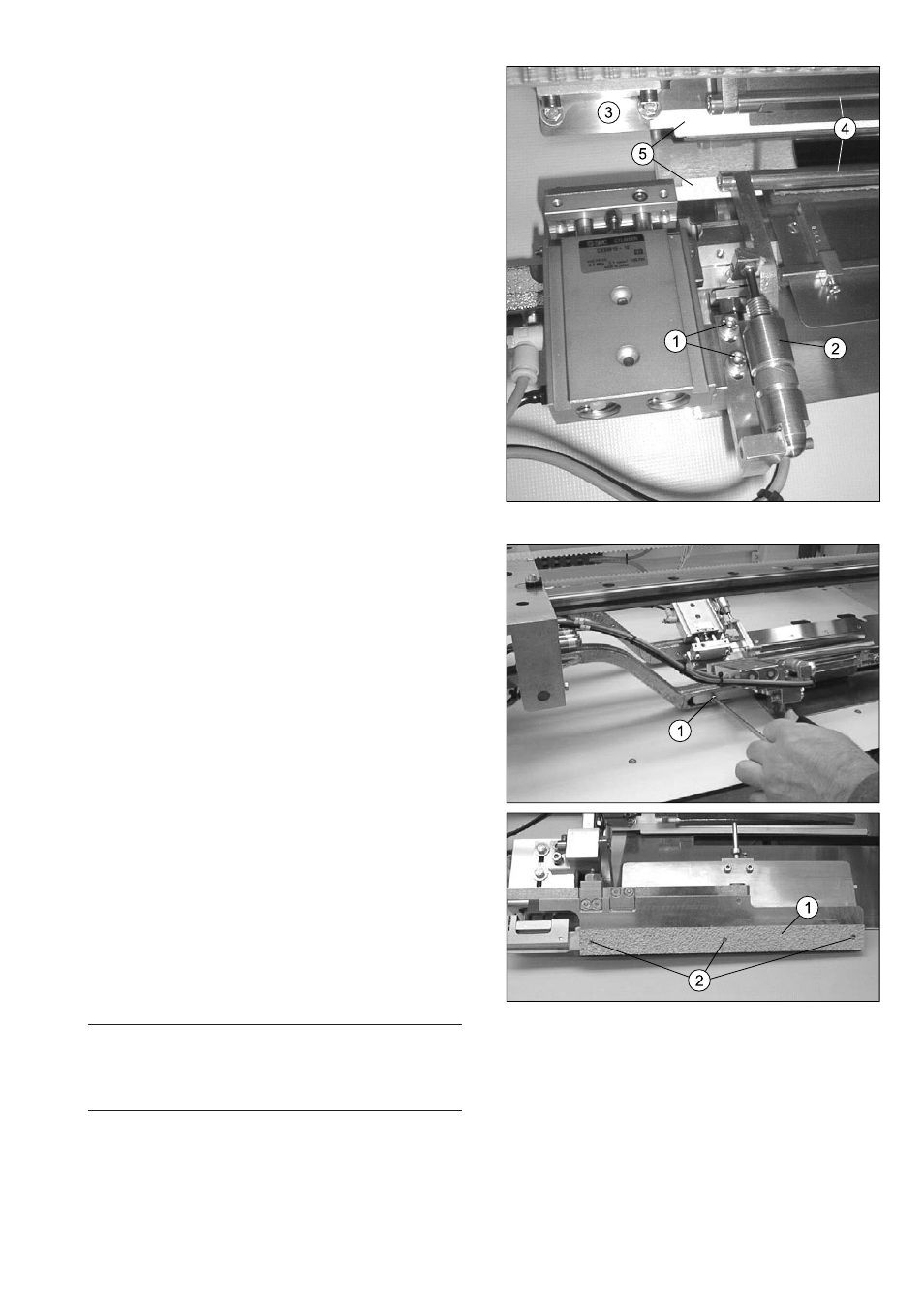

1.17 Öffnungsweg der Pattenklammer
Der Öffnungsweg der Pattenklammern (4) muß so ein-
gestellt sein, daß bei ausgefahrenem Pattenklammer-
zylinder die Pattenklammer auf ihrer gesamten Länge
auf die Hauptklammer drückt.
Lösen Sie an der einzustellenden Pattenklammer die
beiden Inbusschrauben (1) und richten Sie den Zylinder
(2) korrekt aus. Ziehen Sie anschließend die gelösten
Inbusschrauben (1) wieder fest.
1.18 Fotozellenfolie
Auf jeder Klammer (3) ist eine Fotozellenfolie (5) aufge-
klebt. Dadurch wird die gleichbleibend gute Abtastung
der Patte gewährleistet.
Reinigen Sie von Zeit zu Zeit diese Folie mit einem sau-
beren Tuch. Bei Verschleiß durch Abrieb oder Beschä-
digung muß die Folie gewechselt werden.
1.19 Klammergummi prüfen/wechseln
<stromlos> <drucklos>
Unter den Hauptklammern befinden sich Moosgummi-
streifen. Bei auftretenden Klammerproblemen des
Nähmaterials, sollten die Gummistreifen geprüft werden.
Demontieren Sie die Klammer durch Herausdrehen der
Inbusschraube (1).
Der Moosgummistreifen (1) ist mit drei Schrauben (2)
befestigt.
Ist der Gummi verschlissen, lösen Sie diese und tau-
schen den Gummistreifen aus.
Schrauben Sie anschließend den demontierten Klam-
merarm wieder fest.
Hinweis
Beim Verarbeiten von dickem Nähmaterial ist es von
Vorteil, einen dickeren Klammergummi zu verwenden,
oder eine Erhöhung anzubringen.
